20.2.3.3. Указатели поворота и система аварийной сигнализации

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините «массу» от аккумуляторной батареи.

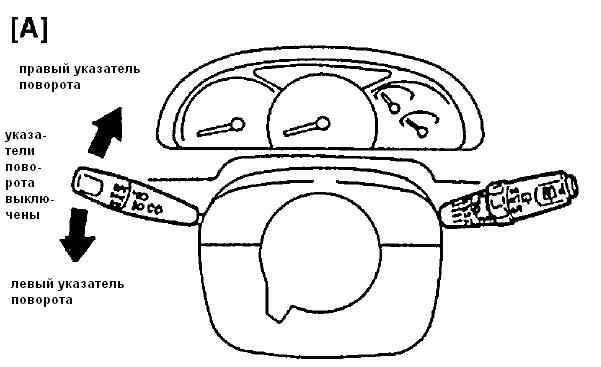

Отсоедините провод от комбинированного переключателя.

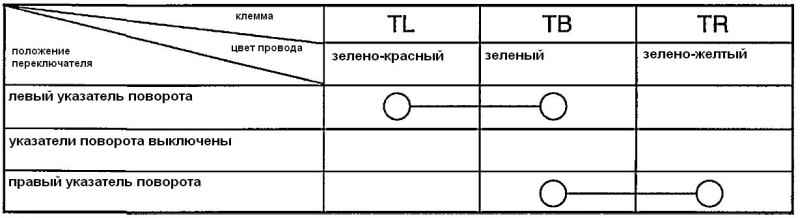

Проверьте на неразрывность соединения между всеми клеммами во всех положениях переключателя. Если результаты проверки не такие, как указано, замените переключатель.

Снятие/установка

Для автомобилей, не оборудованных системой «air bag» см.Раздел Подрулевые переключатели в Главе Рулевое колесо и рулевая колонка, не оснащенные подушкой безопасности. Для автомобилей, оборудованных системой «air bag», см. Раздел Контактная катушка и подрулевые переключатели в Главе Рулевое колесо и рулевая колонка c подушкой безопасности.

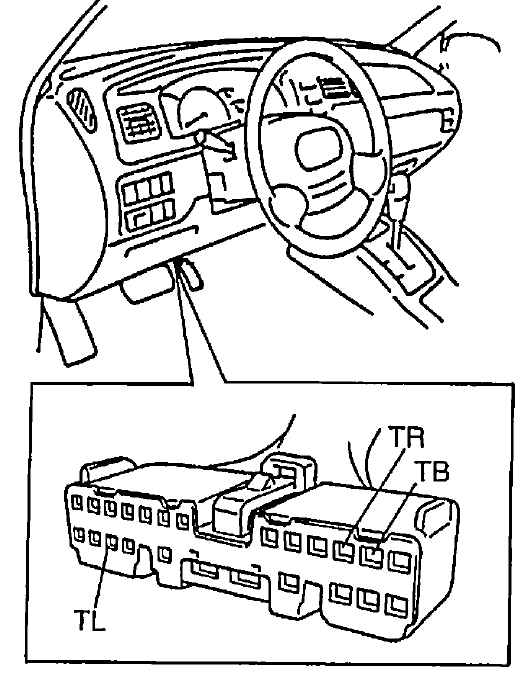

Автомобиль с левым рулем
