4.2.1.7. Угол поворота колес

ПОРЯДОК ВЫПОЛНЕНИЯ

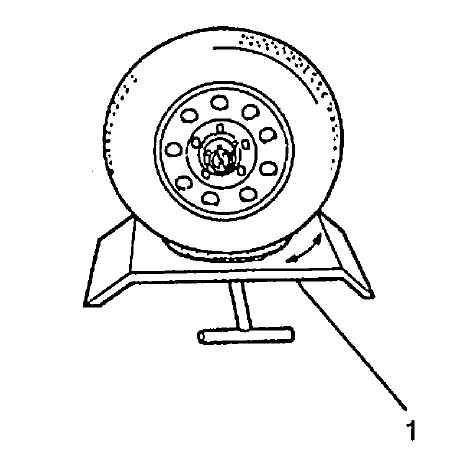

При замене рулевой тяги, проверьте угол схождения колес, а также угол поворота колес при помощи измерителя радиуса поворота (1).

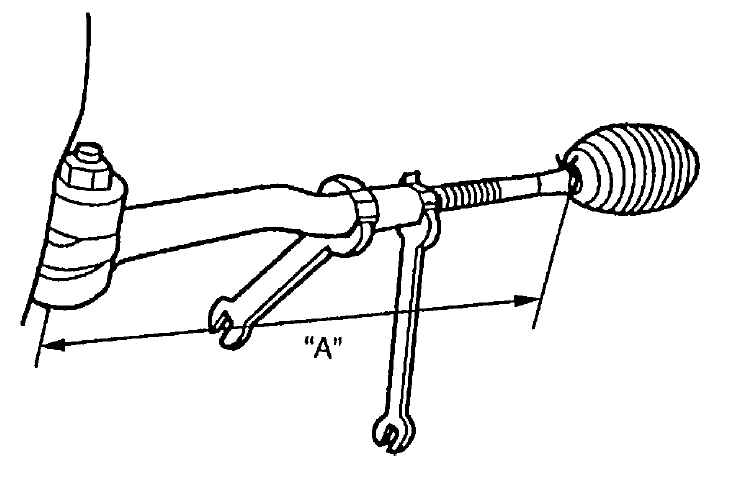

Если угол поворота не правильный, проверьте чтобы левая и правая рулевые тяги совпадали по длине («А» на рисунке).

Угол поворота колес:
- Внутренний: 35° ± 3°
- Внешний: 33° ± 3°

Если длина рулевых тяг была изменена при регулировке угла поворота колес, перепроверьте углы схождения колес.
