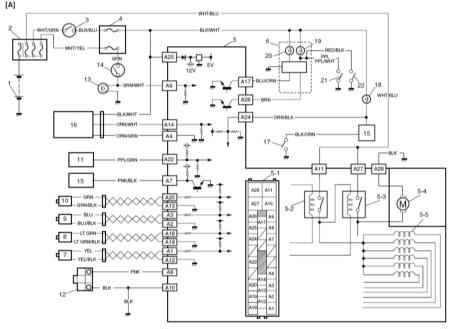

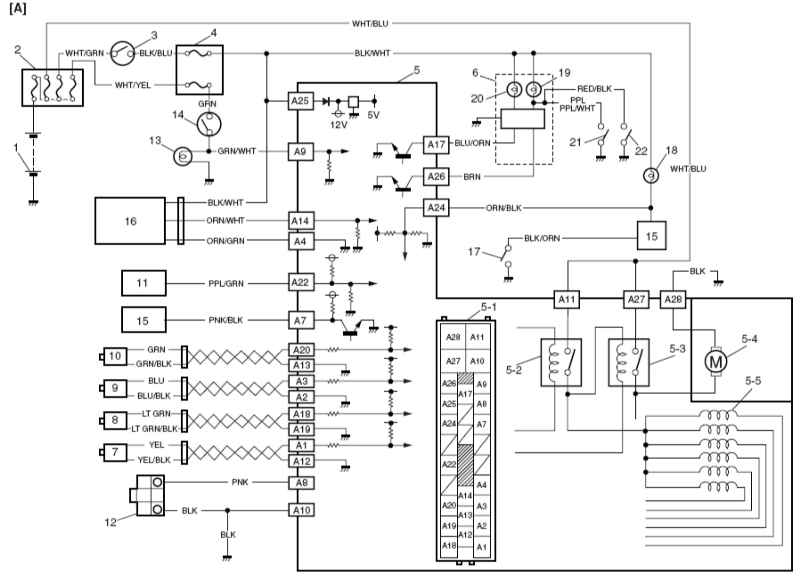

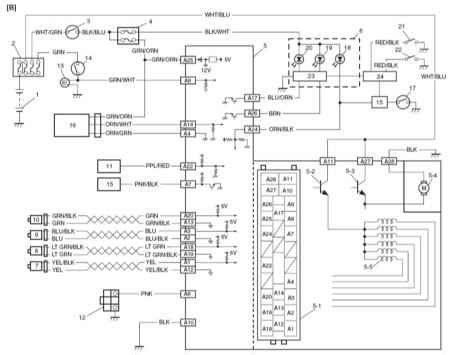

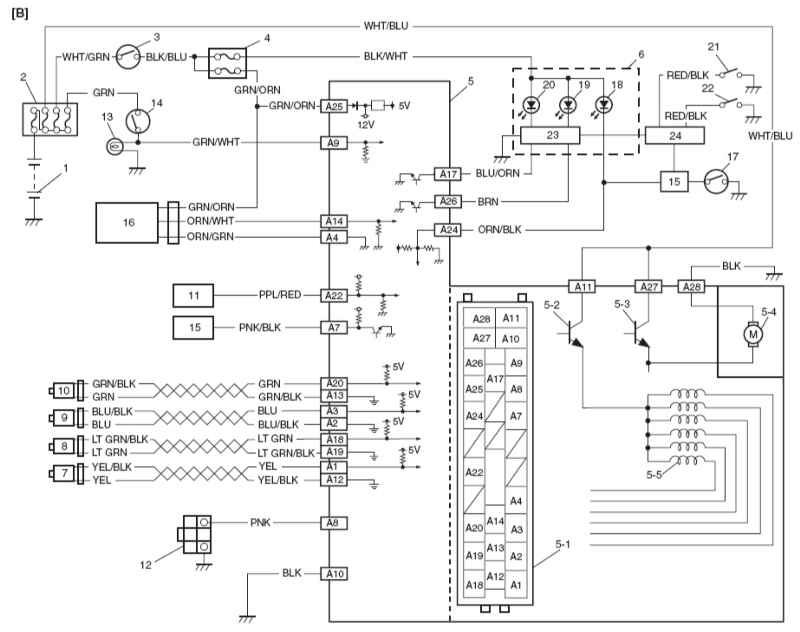

9.5.2.5. Схема системы

1 — батарея
2 — предохранители питания
3 — переключатель зажигания
4 — цепь предохранителей
5 — гидравлический блок/модуль АБС управления
5-1 — разъем гидравлического блока/модуля управления АБС (сборка выводов для сборки гидравлического блока/модуля управления АБС)
5-2 — отказоустойчивое реле АБС (Соленоид клапан реле)
5-3 — реле двигателя насоса АБС
5-4 — двигатель насоса
5-5 — клапаны соленоида
6 — комбинированный счетчик
7 — правый задний сенсор скорости колеса
8 — левый задний сенсор скорости колеса
9 — правый передний сенсор скорости колеса
10 — левый передний сенсор скорости колеса

11 — разъем канала передачи данных
12 — разъем диагностики
13 — стоп-сигнал
14 — стоп-сигнал переключатель
15 — EСМ (PСМ)
16 — G сенсор
17 — переключатель 4WD
18 — лампа индикатора 4WD
19 — сигнальная лампа (сигнальная лампа тормоза)
20 — сигнальная лампа "АБС"
21 — Стояночный тормоз переключатель
22 — переключатель уровня тормозной жидкости
23 — драйвер сигнальной лампы
24 — BСМ
Цветовые обозначения проводов

1 — батарея
2 — предохранители питания
3 — переключатель зажигания
4 — цепь предохранителей
5 — гидравлический блок/модуль АБС управления
5-1 — разъем гидравлического блока/модуля управления АБС (сборка выводов для сборки гидравлического блока/модуля управления АБС)
5-2 — отказоустойчивое реле АБС (Соленоид клапан реле)
5-3 — реле двигателя насоса АБС
5-4 — двигатель насоса
5-5 — клапаны соленоида
6 — комбинированный счетчик
7 — правый задний сенсор скорости колеса
8 — левый задний сенсор скорости колеса
9 — правый передний сенсор скорости колеса
10 — левый передний сенсор скорости колеса

11 — разъем канала передачи данных
12 — разъем диагностики
13 — стоп-сигнал
14 — стоп-сигнал переключатель
15 — EСМ (PСМ)
16 — G сенсор
17 — переключатель 4WD
18 — лампа индикатора 4WD
19 — сигнальная лампа (сигнальная лампа тормоза)
20 — сигнальная лампа "АБС"
21 — Стояночный тормоз переключатель
22 — переключатель уровня тормозной жидкости
23 — драйвер сигнальной лампы
24 — BСМ
Цветовые обозначения проводов

A1

Сенсор скорости правого заднего колеса ( )

A2

Сенсор скорости правого переднего колеса (-)

A3

Сенсор скорости правого переднего колеса ( )

A4

Заземление G-сенсора

A5

—

A6

—

A7

Сигнал простоя

A8

Вывоз диагностич. переключателя

A9

Переключатель стоп-сигнала

A10

Заземление (для модуля управления АБС)

A11

Отказоустойчивое реле АБС

A12

Сенсор скорости правого заднего колеса (-)

A13

Сенсор скорости левого переднего колеса (-)

A14

Сигнал G-сенсора

A15

—

A16

—

A17

Сигнальная лампа АБС

A18

Сенсор скорости левого заднего колеса ( )

A19

Сенсор скорости левого заднего колеса (-)

A20

Сенсор скорости левого переднего колеса ( )

A21

—

A22

Разъем канала передачи данных

A23

—

A24

Переключатель 4WD

A25

Переключатель зажигания

A26

Сигнальная лампа EBD

A27

Реле двигателя насоса АБС

A28

Заземление (для насоса двигателя АБС)
