2.4.3. Разборка и сборка масляного насоса

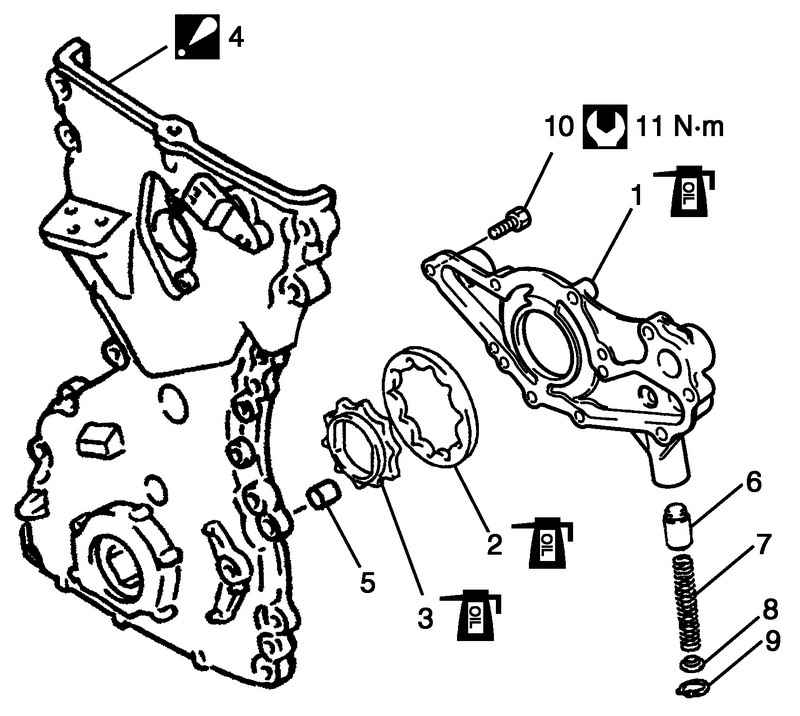

Рис. 2.214. Детали масляного насоса: 1 – пластина ротора; 2 – внешний ротор; 3 – внутренний ротор; 4 – крышка цепи привода механизма газораспределения; 5 – штифт; 6 – редукционный клапан; 6 – пружина; 7 – держатель; 8 – стопорное кольцо; 9 – болт крепления масляного насоса

ПРИМЕЧАНИЕ Нанесите тонкий слой моторного масла на поверхности трения каждой детали.

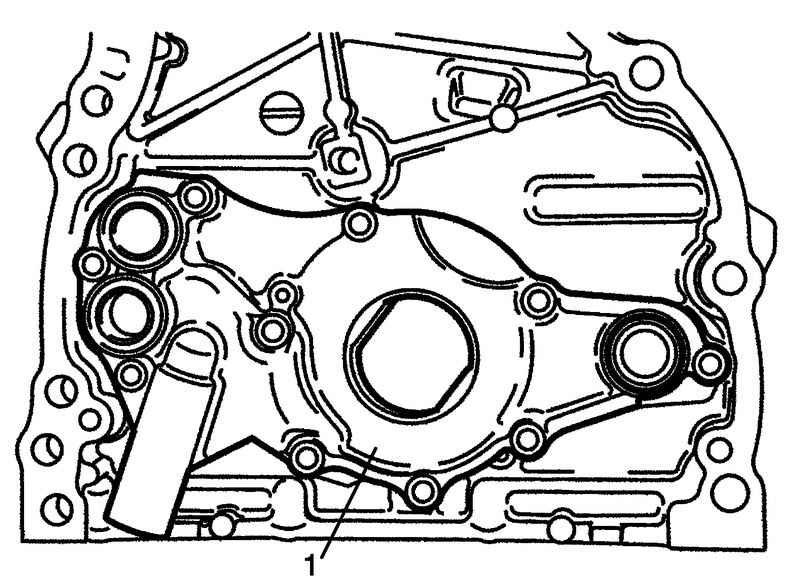

Рис. 2.215. Крепление пластины ротора

Отверните болты крепления и снимите пластину ротора 1 (рис. 2.215).

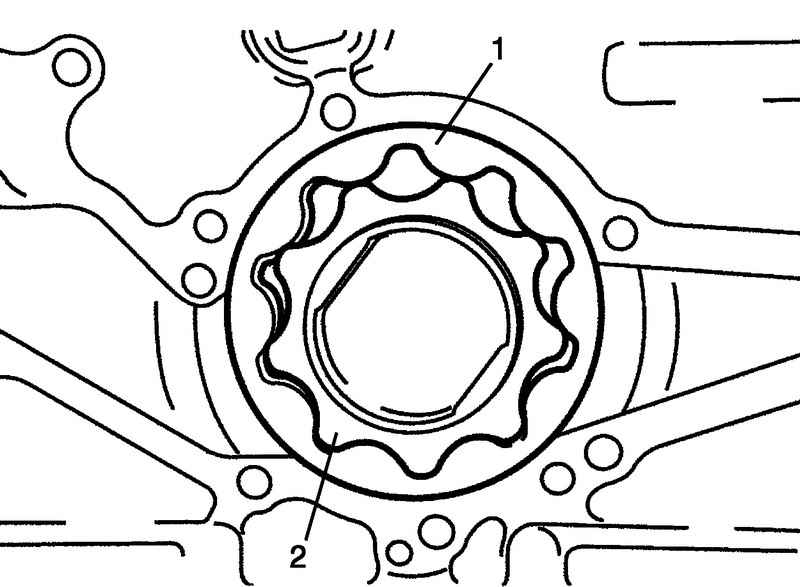

Рис. 2.216. Извлечение внешнего и внутреннего роторов

Выньте внешний 1 и внутренний ротор 2 (рис. 2.216).

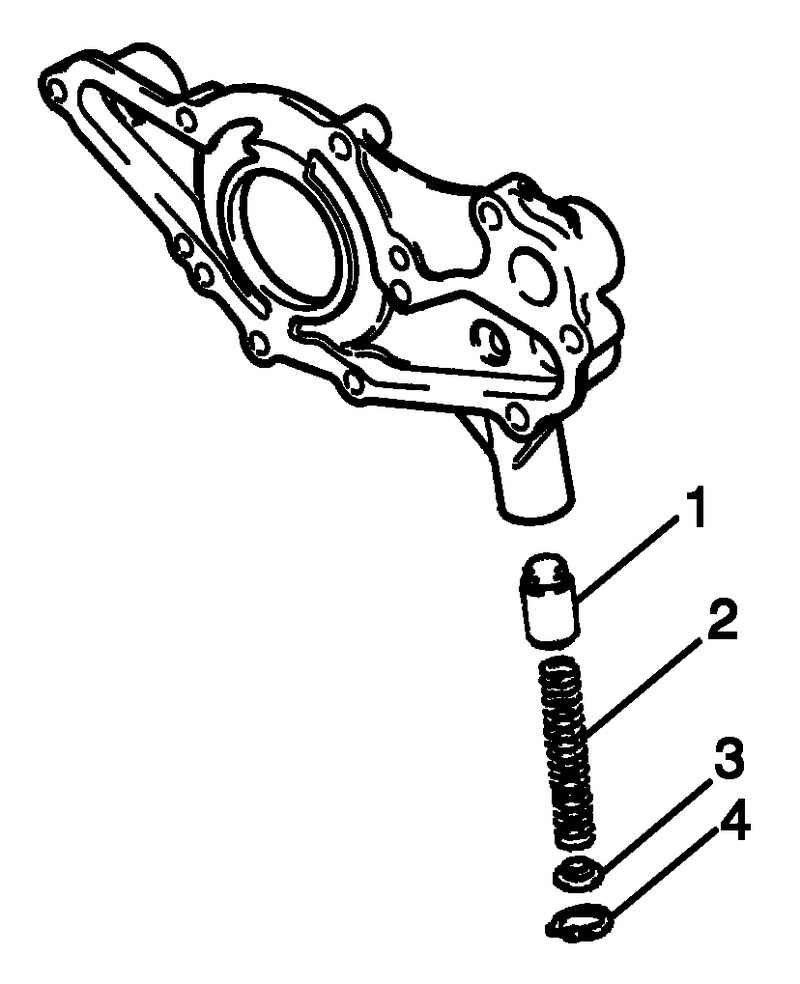

Рис. 2.217. Компоненты масляного насоса

Снимите предохранительный клапан 1, пружину 2 и держатель 3 удалив стопорное кольцо 4 (рис. 2.217).

Вымойте, очистите и высушите все детали.

Нанесите тонкий слой моторного масла на внутренний и внешний роторы, рабочую кромку сальника и поверхности корпуса масляного насоса.

Установите внешний 1 и внутренние роторы 2 в корпус масляного насоса.

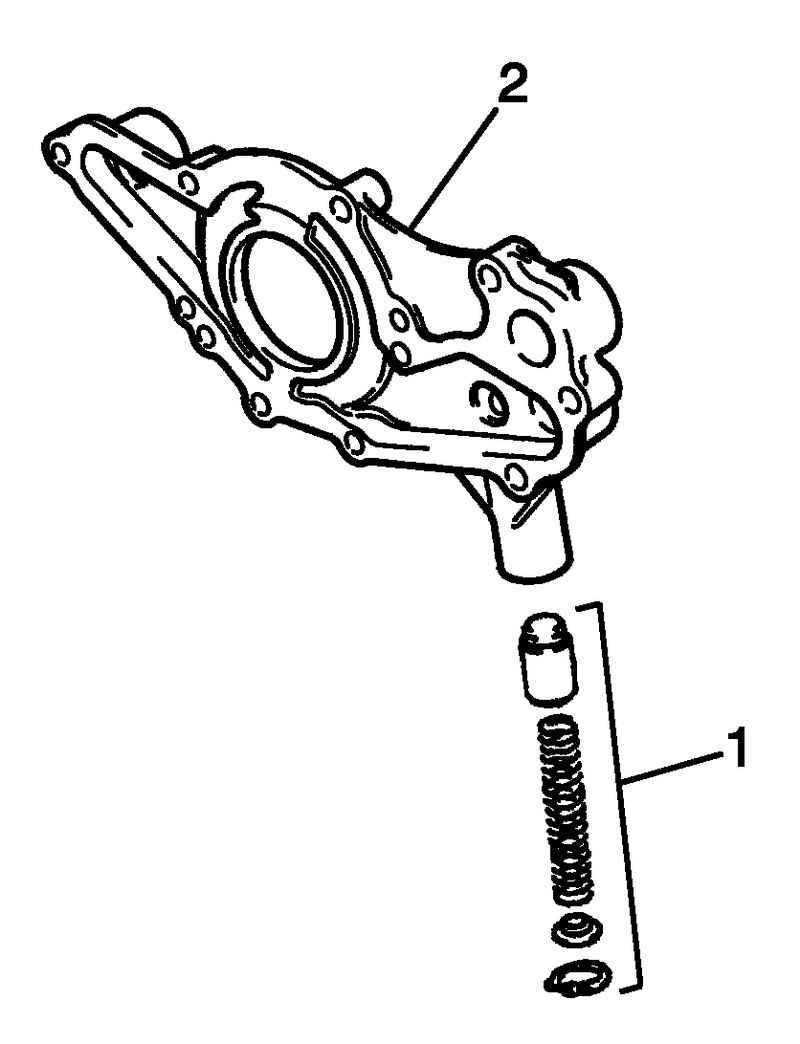

Рис. 2.218. Установка редукционного клапана

Установите редукционный клапан 1 в отверстие пластины ротора 2 (рис. 2.218).

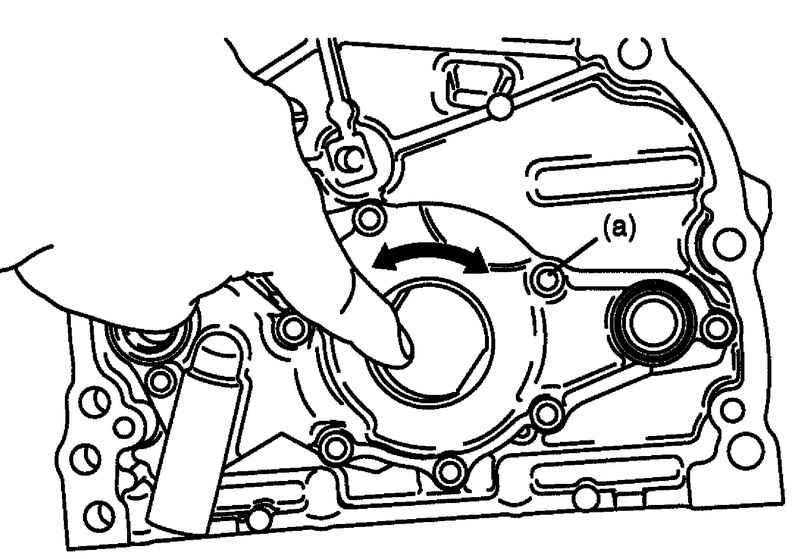

Рис. 2.219. Установка пластины ротора

Установите пластину ротора и затяните все болты номинальным усилием затяжки. После установки пластины убедитесь, что при вращении рукой роторы поворачиваются плавно (при усилии не более 0.3 Н·м) (рис. 2.219).

Момент затяжки болта пластины ротора масляного насоса (a): 11 Н·м.
