2.1.2.1. Распредвал привода клапанов

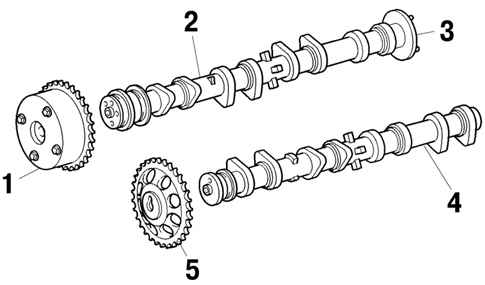

Рис. 2.13. Распредвал привода клапанов: 1 – регулятор VVT-i; 2 – распредвал привода впускных клапанов; 3 – ротор синхронизации; 4 – распредвал привода выпускных клапанов; 5 – звездочка привода распредвала

Распредвал привода впускных клапанов имеет ротор синхронизации, который обеспечивает работу датчика положения распредвала. В связи с применением системы VVT-i в распредвале привода впускных клапанов предусмотрен масляный канал, по которому под давлением подается моторное масло, необходимое для работы системы VVT-i. Регулятор VVT-i, обеспечивающий изменение фаз газораспределения, установлен на передней части распредвала привода впускных клапанов.
