2.1.2.3. Цепь привода механизма газораспределения

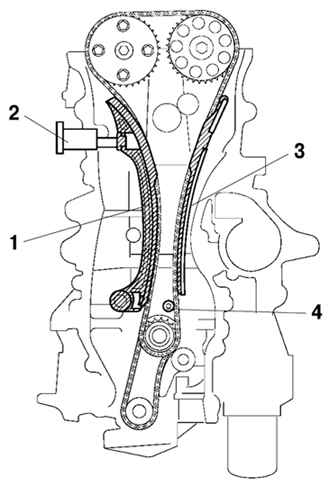

Рис. 2.15. Цепь привода механизма газораспределения: 1 – направляющий башмак цепи; 2 – натяжитель цепи; 3 – успокоитель цепи; 4 – маслоразбрызгивающее сопло

Применяется роликовая цепь с шагом 8 мм. Цепь привода механизма газораспределения смазывается маслоразбрызгивающим соплом.
