2.2.6.1. Разборка головки блока цилиндров

Снимите датчик давления масла.

Снимите датчик температуры охлаждающей жидкости.

Снимите датчик положения распределительного вала, отвернув болт крепления.

Снимите толкатели.

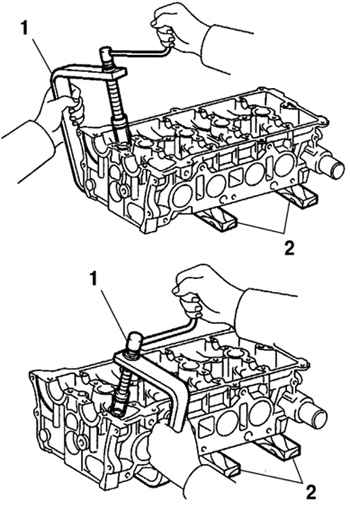

Рис. 2.80. Снятие сухарей, тарелки пружины, пружины и клапана с помощью специального приспособления: 1 – специальный инструмент; 2 – деревянные бруски

Снимите клапаны. С помощью специального инструмента 09202-70020 (09202-00010) сожмите пружину клапана и снимите два сухаря. Снимите тарелку пружины, пружину и клапан (рис. 2.80).

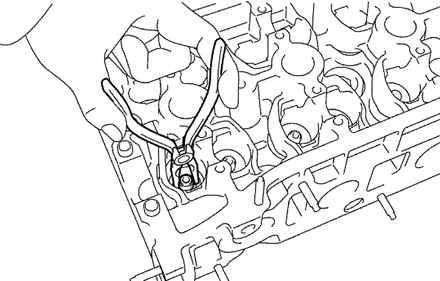

Рис. 2.81. Снятие маслосъемного колпачка

Используя плоскогубцы, снимите маслосъемные колпачки.

Удалите седло клапанной пружины.

Удалите болты крепления головки блока цилиндров.
