2.2.6.6. Проверка клапанной пружины

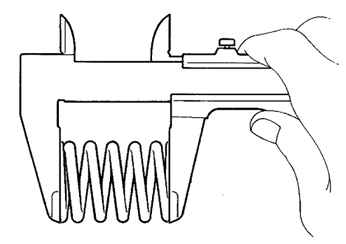

Рис. 2.87. Измерение длинны клапанной пружины

Штангенциркулем измерьте длину пружины в свободном состоянии (рис. 2.87).

Длина пружины клапана: 45,70 мм.

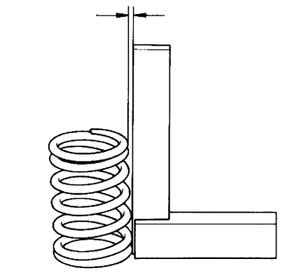

Рис. 2.88. Измерение зазора неперпендикулярности клапанной пружины

Используя металлический угольник (90°), проверьте зазор неперпендикулярности пружины клапана (рис. 2.88).

Предельный зазор неперпендикулярности: 1,6 мм.
