2.2.8.3. Установка болтов крепления головки блока цилиндров

Заверните болты крепления головки блока цилиндров.

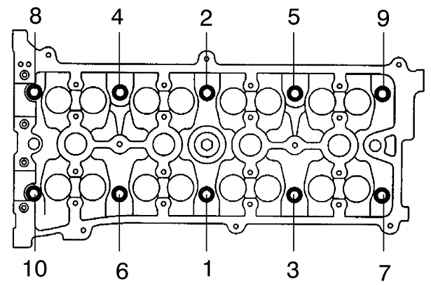

Рис. 2.143. Порядок затягивания болтов крепления головки блока цилиндров

Болты крепления головки блока затягиваются в два этапа. Если один из болтов поврежден, замените его. Перед установкой нанесите немного моторного масла на резьбу и под головки болтов. Равномерно, за несколько проходов, затяните десять болтов крепления головки блока цилиндров моментом затяжки 79 Н·м в последовательности, показанной на рисунке 2.143.

Отметьте кромку болта, обращенную к передней части двигателя. Доверните все болты на 90° в указанной выше последовательности. Убедитесь, что все метки болтов повернуты на 90° от первоначального положения.

Установите клапан VVT-i и затяните его моментом затяжки 9 Н·м.

Установите распределительные валы.

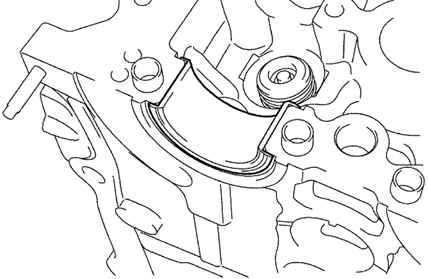

Рис. 2.144. Установка нижнего вкладыша переднего подшипника

Установите нижний вкладыш переднего подшипника распределительного вала (рис. 2.144).
