2.2.8.5. Установка распределительных валов

Установите нижний и верхний вкладышы переднего подшипника распределительного вала.

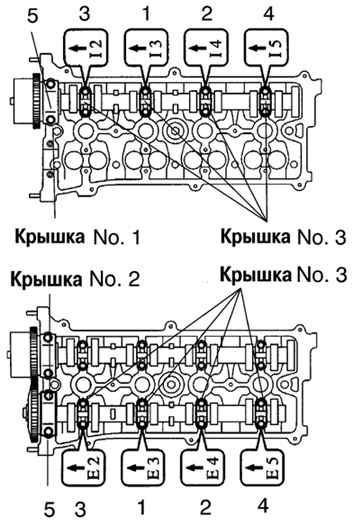

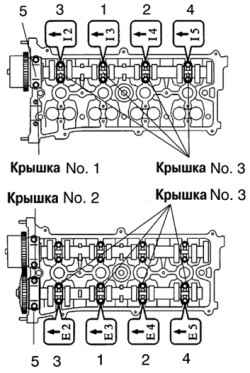

Рис. 2.147. Порядок затягивания болтов крепления крышек подшипников впускных и выпускных клапанов

Установите распределительные валы впускных и выпукных клапанов и заверните болты крепления крышек подшипников в порядке, указанном на рисунке 2.147.

Момент затяжки:

крышка №2.....30 Н·м;

остальные.....9 Н·м.
