2.3.3.1. Общие сведения

Система смазки работает под давлением, масло проходит через масляный фильтр. На двигателе используется система смазки с полнопоточной очисткой масла и с подачей масла под давлением к основным движущимся деталям и узлам двигателя. Система состоит из масляного картера, шестеренчатого масляного насоса с маслоприемником, полнопоточного масляного фильтра, датчика давления масла и масляных клапанов.

Масляный насос забирает масло из поддона картера двигателя и подает его в масляный фильтр. Со стороны нагнетания масляного насоса находится перепускной клапан. При слишком высоком давлении масла клапан открывается, и часть масла стекает обратно в поддон двигателя.

Через середину фильтрующего элемента масляного фильтра чистое масло поступает в главную масляную магистраль. При засорении фильтра обводной клапан, расположенный в корпусе масляного фильтра, подает не отфильтрованное масло непосредственно в главную масляную магистраль. В патрубке масляного фильтра находится обратный клапан, который препятствует опустошению масляных каналов и гидравлических толкателей клапанов двигателя. От главной масляной магистрали отходят каналы для смазки подшипников коленвала. Через наклонные отверстия в коленвале масло подается к шатунным подшипникам, а оттуда распыляется на поршневые пальцы и цилиндры. Одновременно по восходящим каналам масло подается в головку блока цилиндров и обеспечивает смазку подшипников распределительного вала и работу гидравлических толкателей.

заполнение сухой системы – 5,5 л;

с масляным фильтром – 4 л;

без масляного фильтра – 4 л.

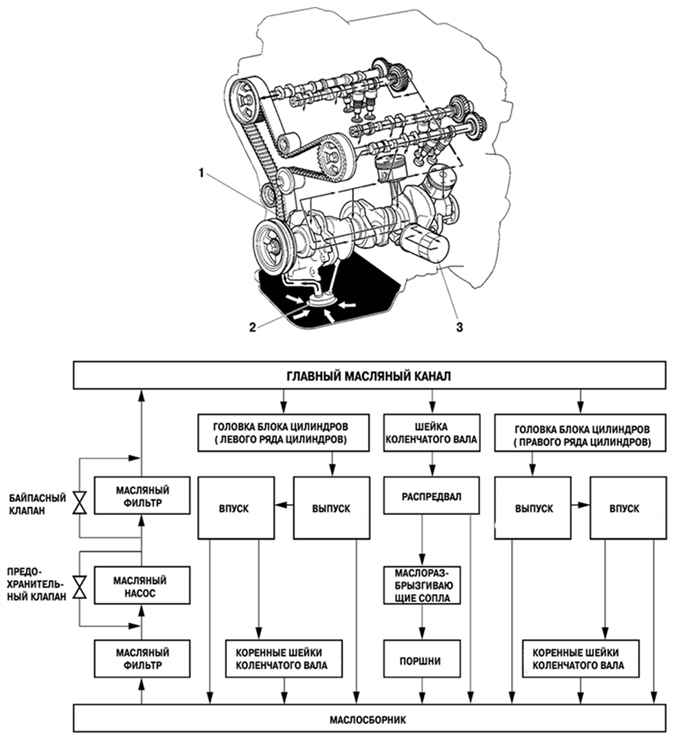

Рис. 2.192. Система смазки двигателя 1MZ-FE и принципиальная схема работы системы: 1 – масляный насос; 2 – масляный фильтр насоса; 3 – масляный фильтр
