2.4.5.1. Снятие клапанов

Перед тем как снять клапаны, снимите толкатели и регулировочные шайбы. Храните толкатели и регулировочные шайбы в порядке их установки.

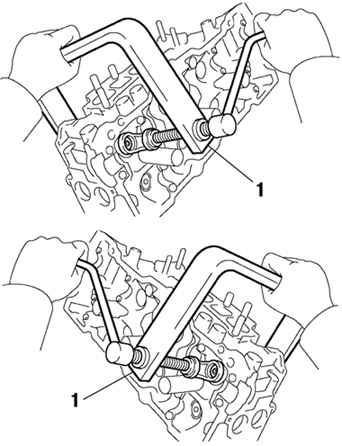

Рис. 2.262. Снятие сухарей: 1 – специальный инструмент

Используя специальный инструмент, сожмите клапанную пружину и снимите два сухаря (рис. 2.262).

Снимите тарелку пружины клапана, клапанную пружину, клапан и седло пружины. Используя плоскогубцы, снимите маслосъемные колпачки.
