2.4.5.8. Проверка осевого люфта распределительного вала

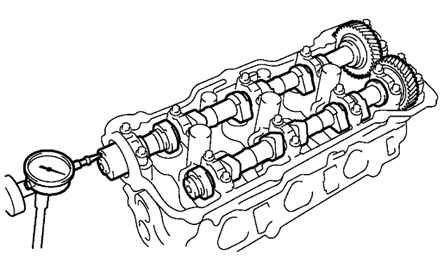

Рис. 2.281. Проверка осевого люфта распределительного вала

Установите распределительный вал в постели головки блока цилиндров. Индикатором измерьте осевой зазор при перемещении распределительных валов назад и вперед (рис. 2.281).

Осевой зазор

распределительных валов:

стандартный – 0,040–0,090 мм;

максимально допустимый – 0,12 мм.

Максимально допустимый:

впускного – 0,12 мм;

выпускного – 0,10 мм.

Если осевой зазор больше максимально допустимого, замените распределительный вал. Если необходимо, замените крышки подшипника и головку блока цилиндров.
