4.1.3.1. Проверка

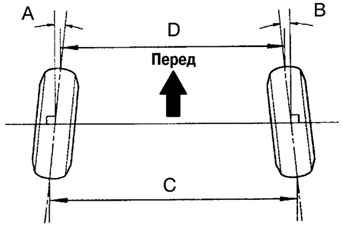

Рис. 4.5. Схема проверки углов схождения колес

Проверьте углы схождения колес (рис. 4.5).

Если углы схождения не соответствуют заданным величинам, произведите регулировку.

Схождение:

А+В = 0°±0,2°;

C–D = 0±2 мм.

следующая страница »
4.1.3.2. Регулировка
