4.1.3.2. Регулировка

Снимите хомуты чехлов.

Ослабьте контргайки наконечников рулевых тяг.

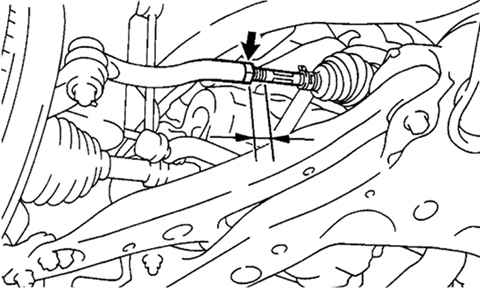

Рис. 4.6. Регулировка углов схождения колес

Отрегулируйте угол схождения путем поворота левой и правой рулевых тяг на одинаковое число оборотов (рис. 4.6).

Старайтесь установить среднее значение угла схождения. Убедитесь в том, что длины правой и левой тяг одинаковы.

Разница длин тяг: менее 1,5 мм.

Затяните контргайки наконечников рулевых тяг.

Момент затяжки: 74 Н·м.

Установите на место чехлы и закрепите их хомутами.

ВНИМАНИЕ

Удостоверьтесь, что чехлы не перекручены.
