4.2.9.1. Снятие

Снимите задние колеса.

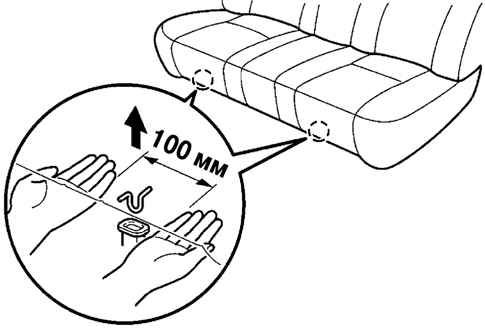

Рис. 4.38. Снятие заднего сиденья

Снимите стопорные клипсы подушки заднего сиденья. Выдвиньте его и, поддерживая снизу, снимите (рис. 4.38).

Снимите спинку заднего сиденья.

Снимите внутреннюю отделку задней части салона.

Снимите крепления задних ремней безопасности.

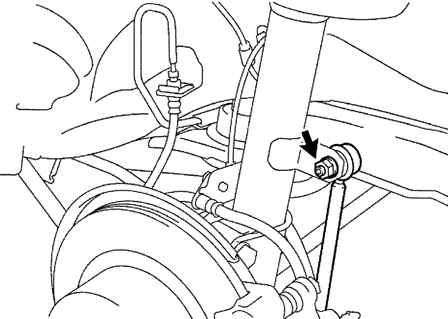

Рис. 4.39. Гайка крепления стойки стабилизатора поперечной устойчивости задней подвески

Открутите гайку крепления стойки стабилизатора поперечной устойчивости задней подвески (рис. 4.39).

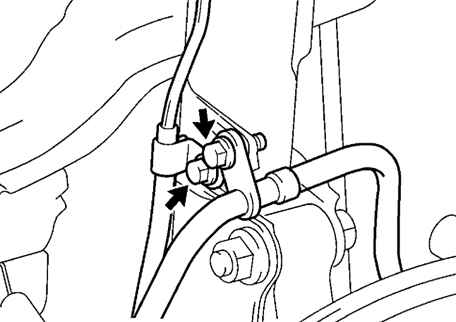

Рис. 4.40. Болты крепления держателя тормозного шланга и жгута проводов датчика частоты вращения (ABS)

Отверните 2 болта, снимите тормозной шланг и жгут проводов датчика частоты вращения (ABS) с амортизаторной стойки (рис. 4.40).

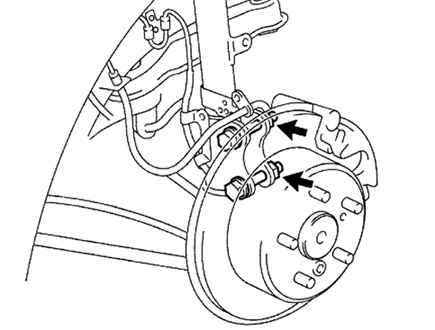

Рис. 4.41. Гайки нижнего крепления стойки амортизатора

Ослабьте две гайки крепления с нижней стороны стойки амортизатора (рис. 4.41).

Поставьте под поворотный кулак домкрат.

Снимите защитную крышку стойки амортизатора.

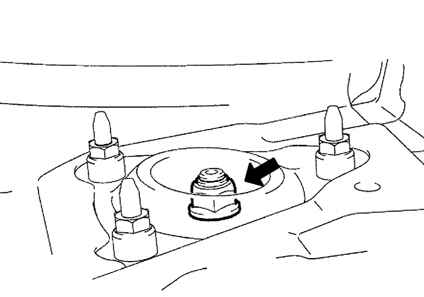

Рис. 4.42. Центральная гайка верхней опоры стойки

Ослабьте центральную гайку верхней опоры стойки (рис. 4.42).

ВНИМАНИЕ Не снимайте гайку.

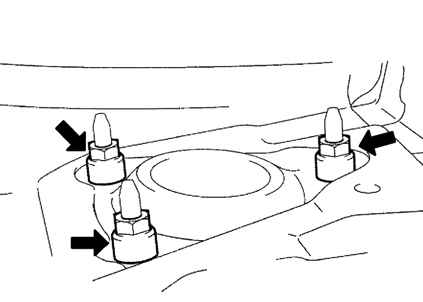

Рис. 4.43. Гайки крепления верхней опоры стойки

Отверните 3 гайки крепления верхней опоры стойки (рис. 4.43).

Уберите домкрат из-под поворотного кулака.

Отвергите окончательно болты нижнего крепления стойки амортизатора.

Снимите стойку амортизатора в сборе.

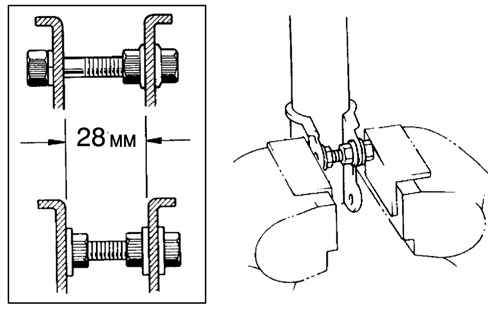

Рис. 4.44. Закрепление стойки амортизатора в тисках

Установите болт и две гайки на нижний кронштейн стойки амортизатора и закрепите стойку в тисках (рис. 4.44).

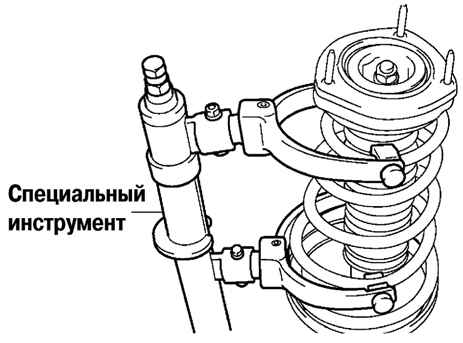

Рис. 4.45. Сжатие пружины с помощью специального инструмента

Используя специальный инструмент 09727-30021, сожмите пружину (рис. 4.45).

Окончательно открутите центральную гайку крепления верхней опоры стойки и снимите опору стойки. Разберите стойку, сняв пружину, ограничитель хода сжатия и нижний изолятор пружины.
