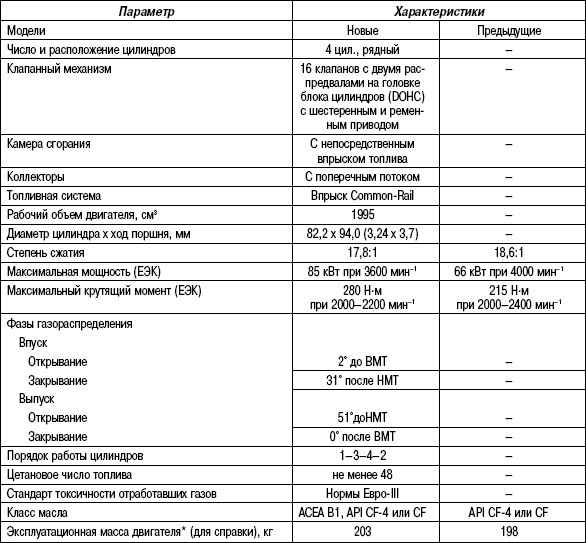

2.14.10. Таблица 2.10. Технические характеристики (двигатель 1СD-FTV)

* Масса указана для двигателя, полностью заправленного моторным маслом и охлаждающей жидкостью.
