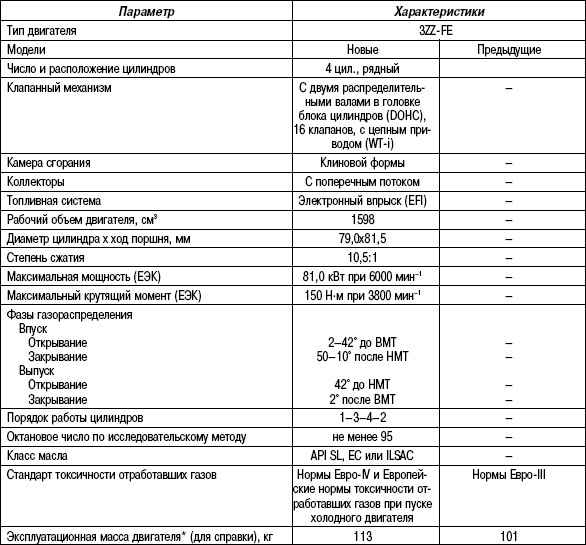

2.14.3. Таблица 2.3. Технические характеристики (двигатель 3ZZ-FE)

* Масса указана для двигателя, полностью заправленного моторным маслом и охлаждающей жидкостью.

** Мультимодальная механическая коробка передач М-МТ
