7.1. Рабочая тормозная система

На всех колесах автомобилей установлены колодочные тормозные механизмы. Передние тормозные механизмы конструктивно отличаются от задних. Передние тормозные механизмы автомобилей с мостами с бортовыми передачами отличаются щитами, имеющими другую выштамповку, комплектацией тормозных цилиндров и соединительными трубками цилиндров, а также рабочим положением цилиндров. Задние тормозные механизмы этих автомобилей отличаются только щитами.

Тоpмозной механизм пеpеднего колеса
Рис. 6.1. Тоpмозной механизм пеpеднего колеса: а – метки на опорных пальцах; 1 – щит; 2 – соединительная тpубка; 3 – колесный тоpмозной цилиндp; 4 – пеpепускной клапан; 5 – соединительная муфта; 6 – стяжная пpужина колодок; 7 – накладка колодки; 8 – тоpмозная колодка; 9 – защитный колпак; 10 – поpшень; 11 – уплотнительные кольца; 12 – пpужина поpшня; 13 – pегулиpовочный эксцентpик; 14 – опоpный палец колодки; 15 – гайка; 16 – болт соединительной муфты; 17 – пpокладки; 18 – опоpная втулка; 19 – болт pегулиpовочного эксцентpика; 20 – шайба

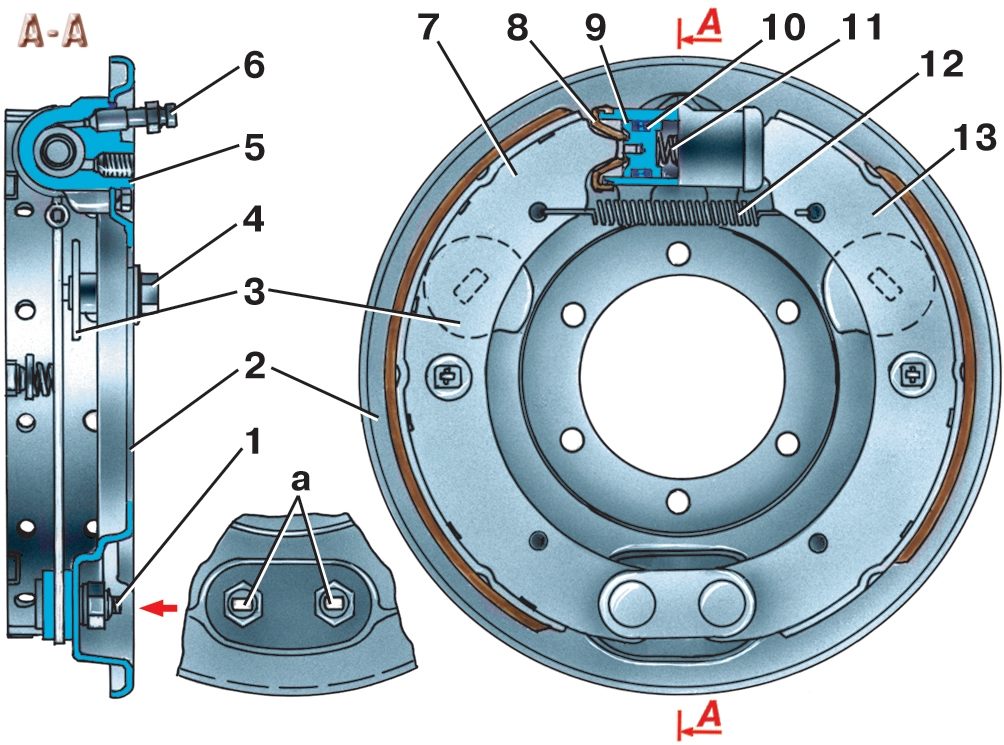

Тормозной механизм заднего колеса

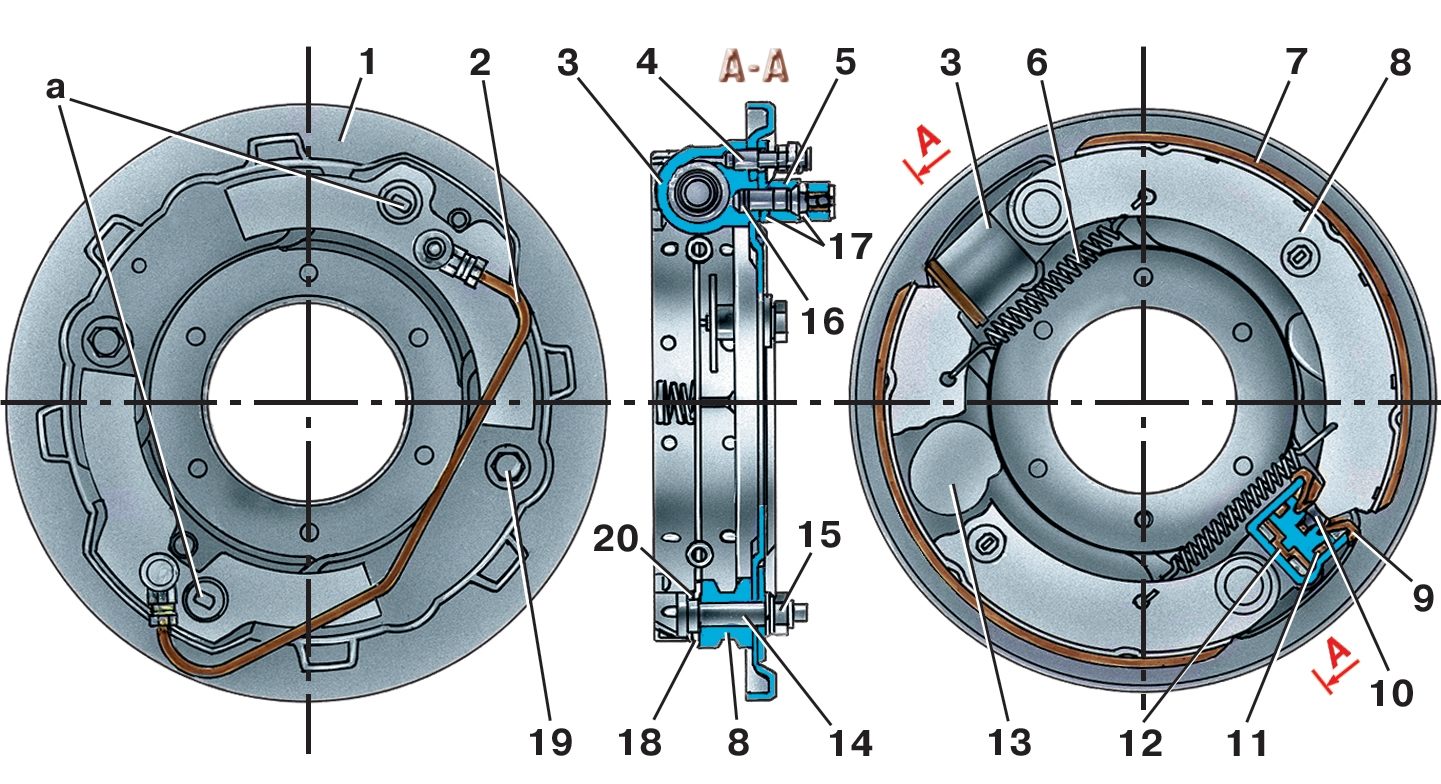

Рис. 6.2. Тормозной механизм заднего колеса: а – метки на опорных пальцах; 1 – опорный палец; 2 – щит; 3 – эксцентрик; 4 – головка оси эксцентрика; 5 – колесный тормозной цилиндр; 6 – перепускной клапан;
7, 13 – тормозные колодки; 8 – защитный колпак; 9 – поршень; 10 – уплотнительные кольца; 11 – пружина поршня; 12 – стяжная пружина


Принципиальное устройство тормозных механизмов переднего и заднего колес показано на рис. 6.1 и 6.2.

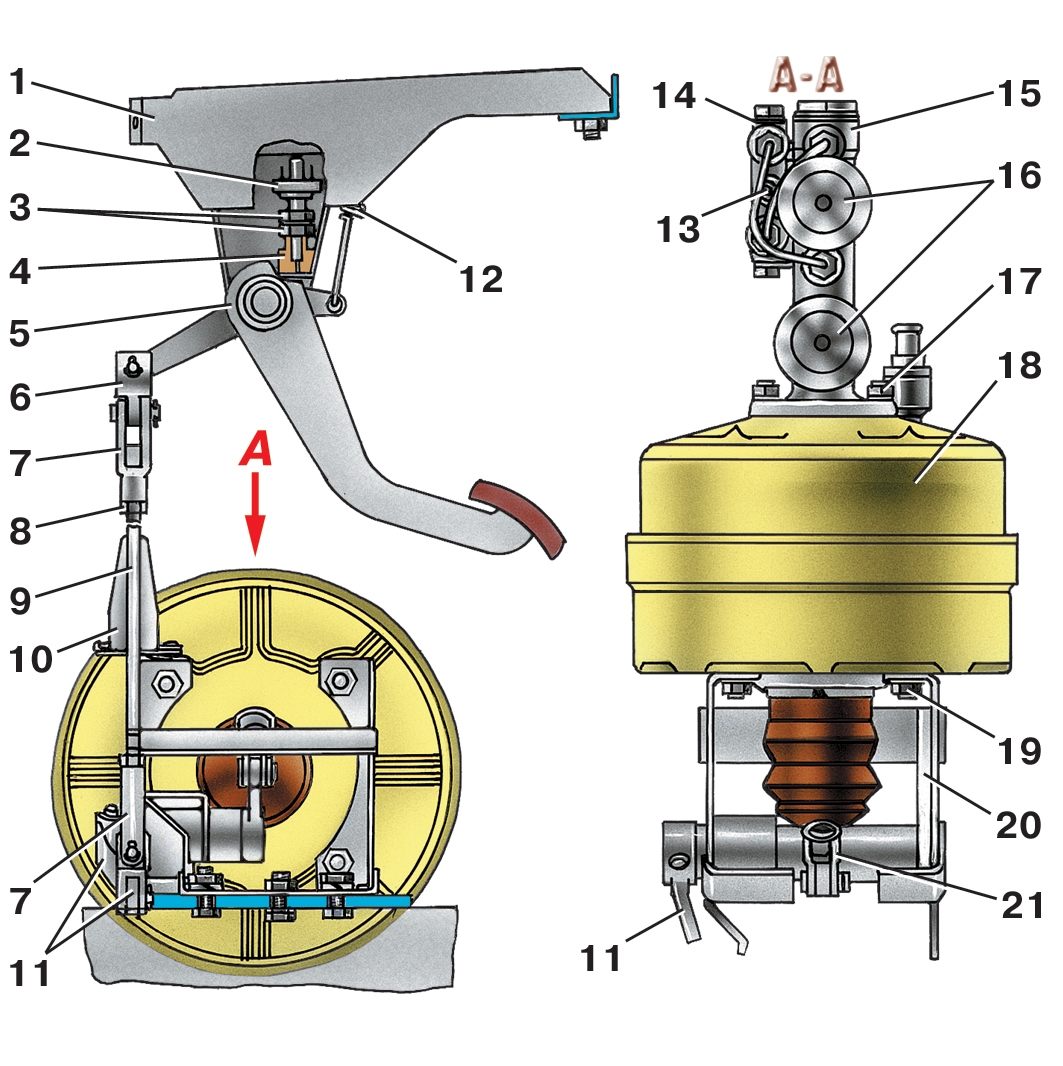

Привод рабочей тормозной системы автомобилей семейства УАЗ–31512
Рис. 6.3. Привод рабочей тормозной системы автомобилей семейства УАЗ–31512: 1 – сигнальное устройство; 2 – выключатель сигнальной лампы аварийного состояния гидропривода тормозной системы; 3 – бачки; 4 – корпус главного тормозного цилиндра; 5, 8 – гайки; 6 – вакуумный усилитель; 7 – пластина; 9 – ось педали; 10 – вилка; 11 – палец; 12 – педаль; 13 – упор; 14 – выключатель сигнала торможения; 15 – оттяжная пружина; 16 – кронштейн


Вакуумный усилитель

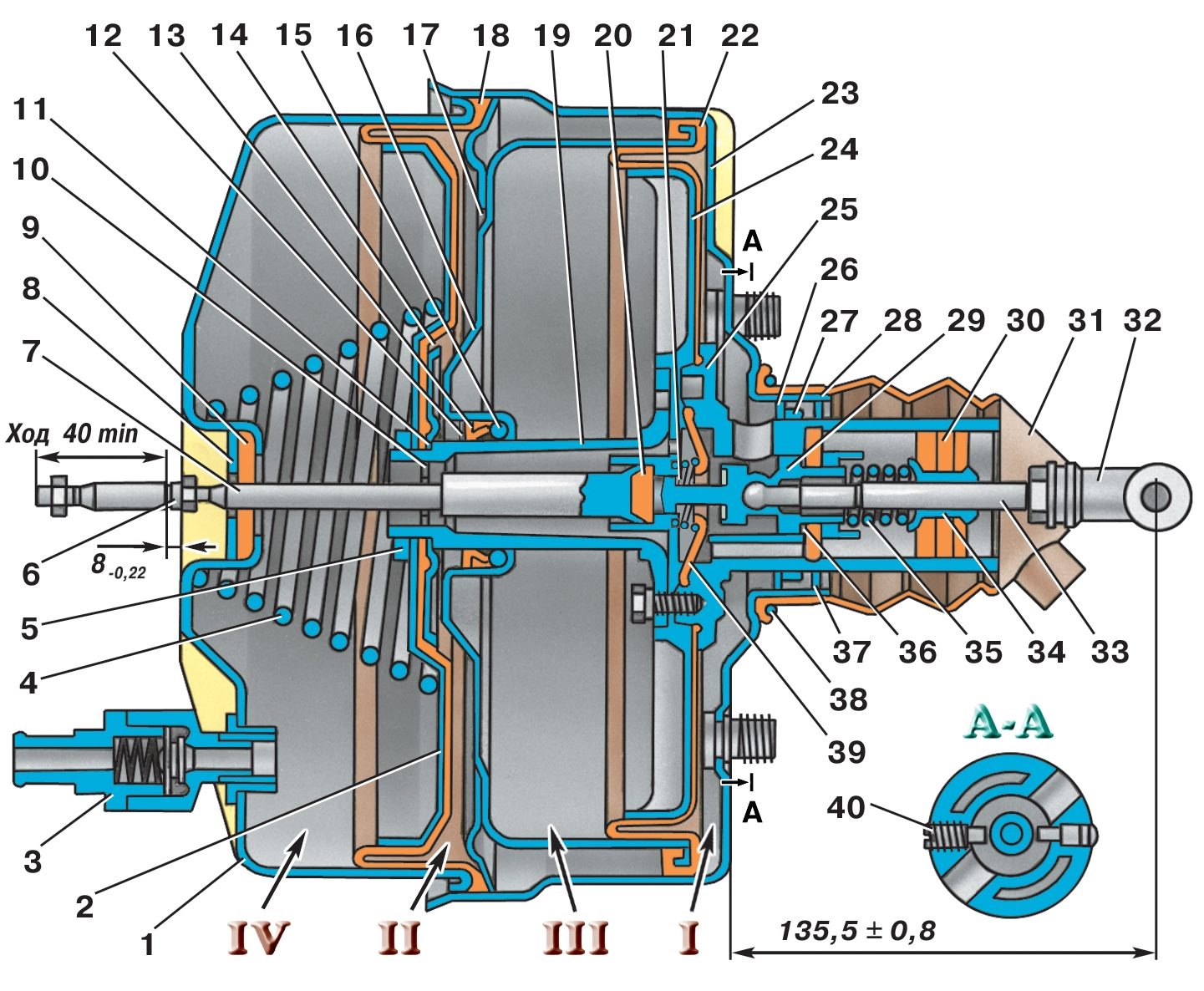

Рис. 6.5. Вакуумный усилитель: 1 – кpышка втоpичной камеpы; 2 – поpшень втоpичной камеpы;
3 – обpатный клапан; 4 – пpужина; 5 – гайка; 6 – упоp; 7 – шток; 8 – шайба; 9 – уплотнитель штока; 10,12,37 – стопоpные шайбы; 11 – уплотнительное кольцо; 13 – уплотнительная манжета кpышки;
14 – таpелка диафpагмы; 15 – направляющее кольцо крышки; 16 – кpышка пеpвичной камеpы;
17 – опоpное кольцо; 18 – диафpагма поpшня втоpичной камеpы; 19 – соединитель; 20 – буфеp;
21 – пpужина диафpагмы клапана упpавления; 22 – диафpагма поpшня пеpвичной камеpы; 23 – коpпус усилителя; 24 – поpшень пеpвичной камеpы; 25 – коpпус клапана; 26 – упоpная шайба; 27 – направляющее кольцо коpпуса; 28 – уплотнительная манжета коpпуса; 29 – поpшень клапана; 30 – воздушный фильтp; 31 – защитный чехол; 32 – вилка толкателя; 33 – толкатель; 34 – втулка пpужины; 35 – пpужина клапана; 36 – уплотнитель клапана упpавления; 38 – шплинт-пpоволока; 39 – диафpагма клапана; 40 – винт-упоp; I, II – атмосфеpные полости; III, IV – вакуумные полости


Главный тормозной цилиндр

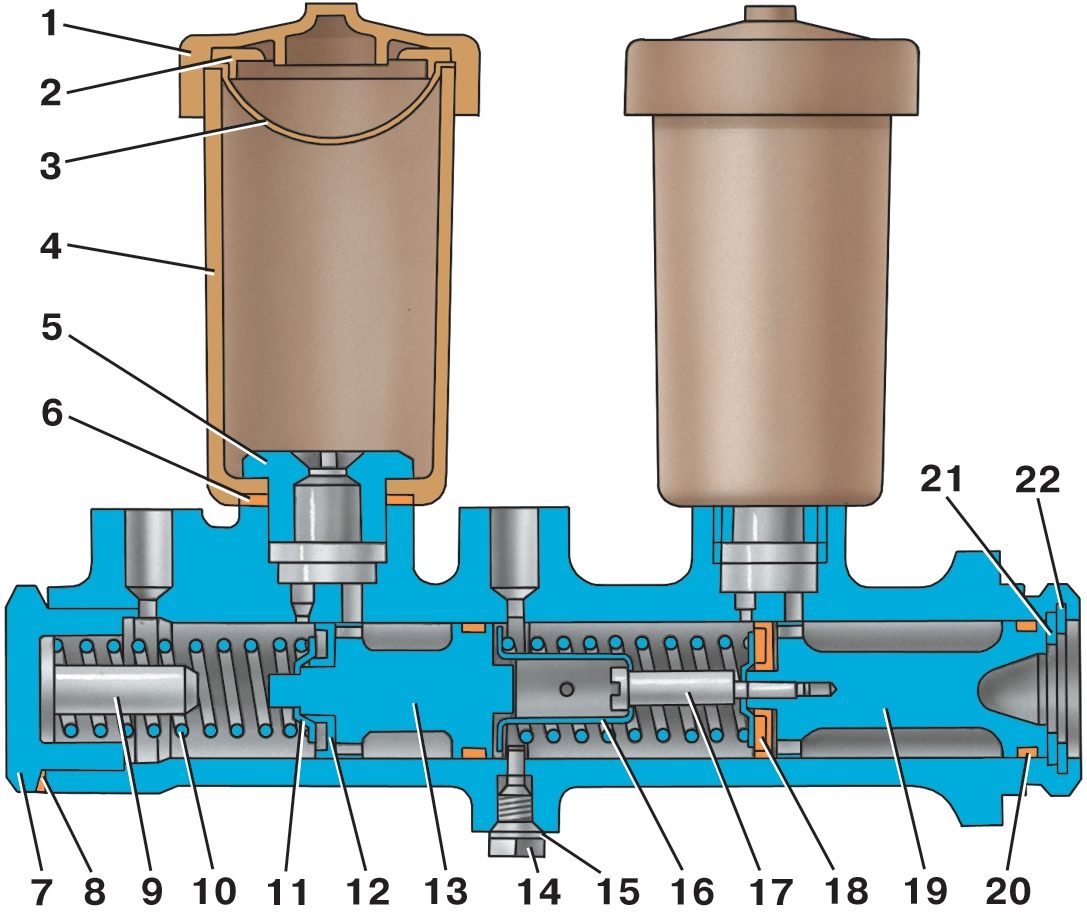

Рис. 6.6. Главный тормозной цилиндр:
1 – крышка; 2 – прокладка; 3 – сетка; 4 – бачок;
5 – штуцер; 6, 8, 15 – прокладки; 7 – пробка;
9 – вкладыш пробки; 10 – пружина; 11 – седло пружины; 12 – шайба; 13,19 – поршни; 14 – упорный болт; 16 – держатель пружины; 17 – винт-упор; 18 – уплотнительная манжета; 20 – уплотнительное кольцо; 21 – упорная шайба; 22 – стопорное кольцо


Сигнальное устpойство

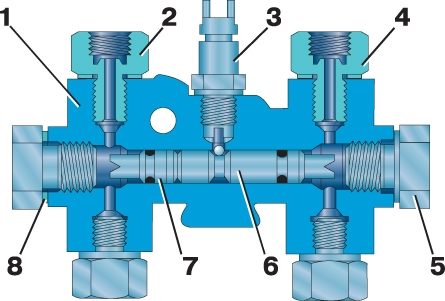

Рис. 6.7. Сигнальное устpойство: 1 – коpпус;
2 – штуцеp; 3 – выключатель; 4, 8 – пpокладки;
5 – пpобка; 6 – длинный поpшень; 7 – коpоткий поpшень


Привод рабочей тормозной системы (рис. 6.3 и 6.4) включает педаль, вакуумный усилитель (рис. 6.5), двухкамерный главный тормозной цилиндр (рис. 6.6), сигнальное устройство (рис. 6.7), трубопроводы с соединительной арматурой и колесные цилиндры.

Регулятор давления

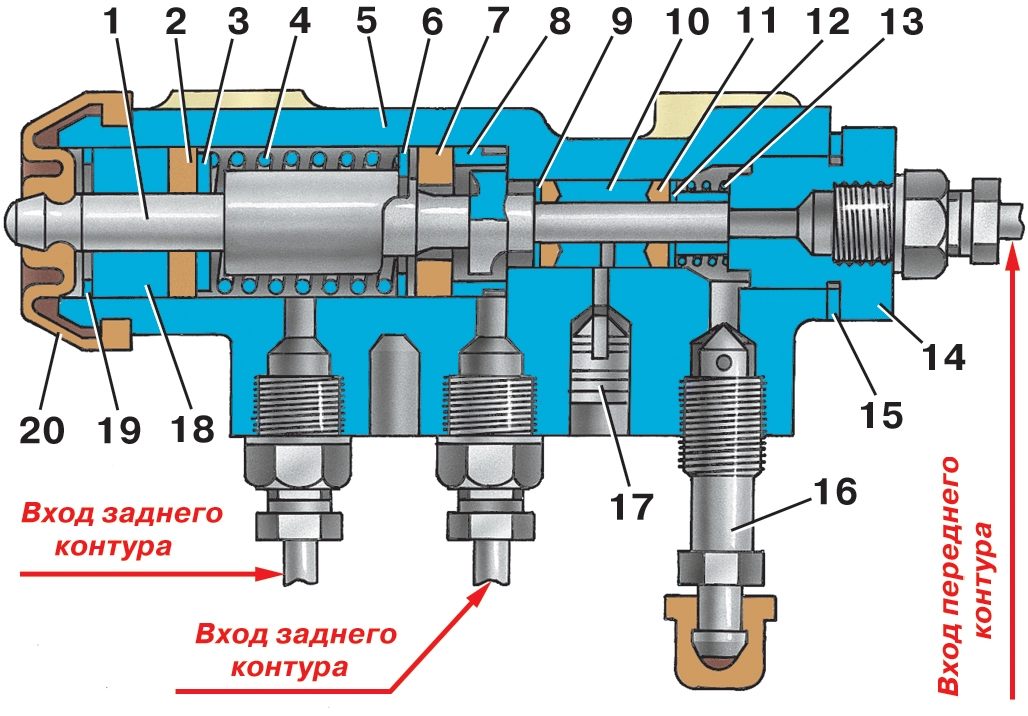

Рис. 6.8. Регулятор давления: 1 – поршень; 2 – уплотнительное кольцо поршня;
3, 6 – опорные шайбы пружины поршня; 4 – пружина поршня; 5 – корпус; 7 – уплотнитель головки поршня;
8 – втулка корпуса; 9 – опорная шайба втулки толкателя; 10 – втулка толкателя;
11 – кольцо уплотнительное толкателя; 12 – опорная тарелка; 13 – пружина втулки толкателя; 14 – пробка;
15 – прокладка пробки;
16 – перепускной клапан;
17 – заглушка; 18 – втулка поршня; 19 – стопорное кольцо; 20 – защитный чехол



На часть автомобилей в систему гидропривода может устанавливаться регулятор давления (рис. 6.8), который автоматически корректирует давление тормозной жидкости в тормозных механизмах задних колес в зависимости от нагрузки на автомобиль.

Техническое обслуживание
Постоянно следите за исправностью рабочей тормозной системы, своевременно производите ее регулировку и устраняйте возникшие неисправности.
Систематически проверяйте уровень жидкости в бачках главного тормозного цилиндра и в случае необходимости доводите его до нормы. Уровень должен быть на 15–20 мм ниже верхних кромок наливных отверстий. Следите за герметичностью соединений трубопроводов гидропривода. Проверяйте состояние трубопроводов, надежность крепления трубок на раме и заднем мосту. При осмотрах убедитесь в отсутствии повреждений трубок и гибких шлангов. Трубки и шланги, имеющие повреждения, замените новыми.

Привод регулятора давления

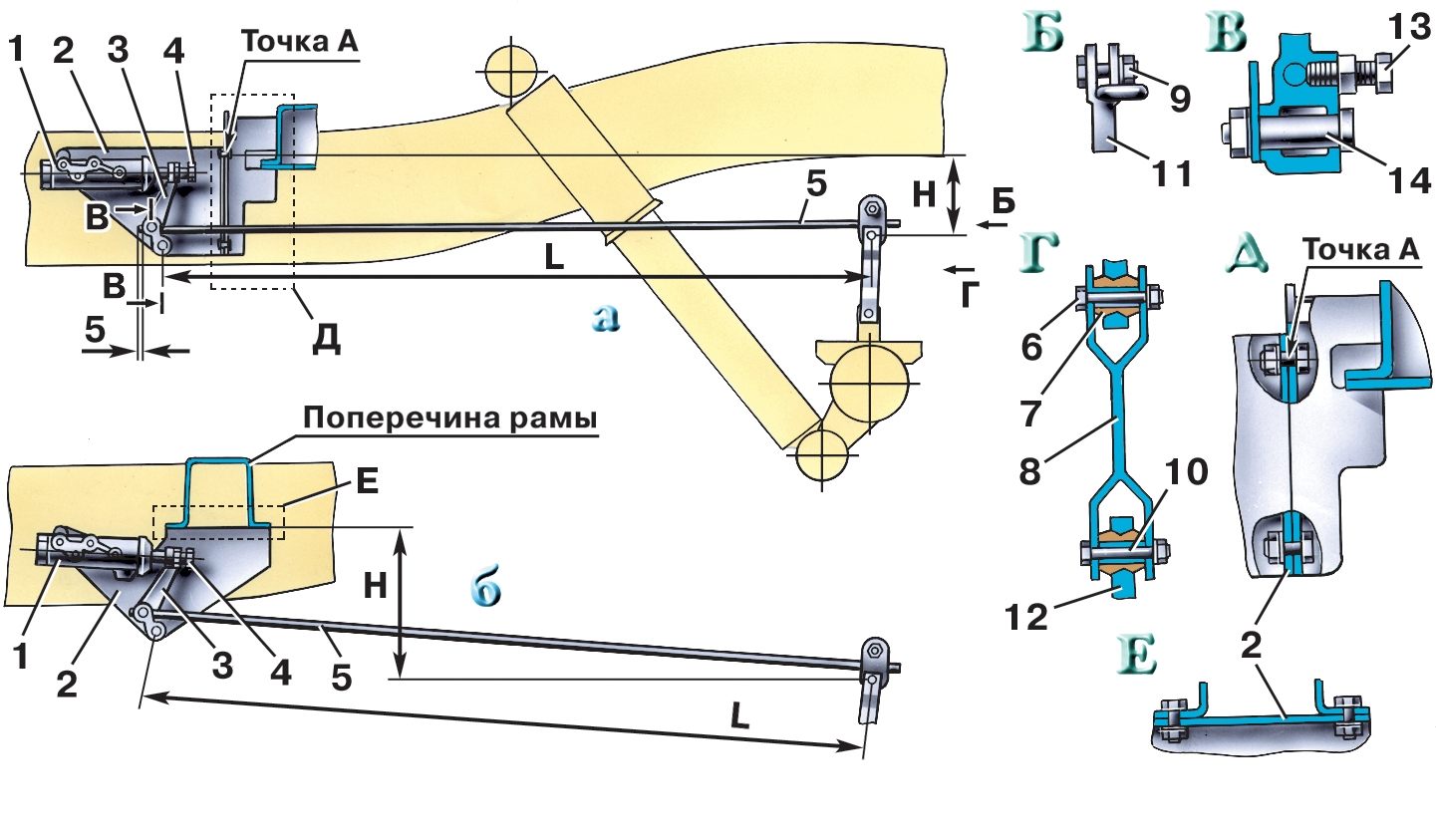

Рис. 6.9. Привод регулятора давления: а – автомобилей семейства УАЗ–31512; б – автомобилей семейства УАЗ–3741, УАЗ–3962, УАЗ–2206, УАЗ–3303 и их модификаций на автомобилях УАЗ–33036, УАЗ–39094, УАЗ–39095 регулятор устанавливается с противоположной стороны поперечины рамы;
1 – регулятор давления; 2 – кронштейн (основание) ; 3 – рычаг привода; 4 – регулировочный болт;
5 – упругий рычаг; 6, 9, и 13 – болты; 7 – втулка; 8 – стойка рычага; 10 – втулка распорная; 11 – клемма; 12 – кронштейн стойки; 14 – ось рычага



При сезонном обслуживании проверяйте работоспособность регулятора давления. Очищайте регулятор от грязи и проверяйте надежность его крепления. Внешним осмотром убедитесь, что регулятор и детали его привода не имеют повреждений, отсутствуют подтекания тормозной жидкости и зазоры в соединении стоики с упругим рычагом и кронштейном на заднем мосту (рис. 6.9).
При нажатии на тормозную педаль поршень 1 (см. рис. 6.8) регулятора давления должен выдвинуться из корпуса на 1,7–2,3 мм. Отсутствие хода поршня, а также его недостаточный или чрезмерный ход свидетельствуют о неисправности регулятора или его привода.
Обращайте внимание при осмот-рах гидропривода на расположение пластмассовой (контрольной) заглушки 17 и отсутствие подтекания из-под нее тормозной жидкости. В нормальном состоянии заглушка должна быть утоплена в отверстие корпуса регулятора до упора. Выступание заглушки из отверстия и подтекание тормозной жидкости означают потерю герметичности уплотнительных колец 11 и, как следствие, работоспособности регулятора.
По мере необходимости проверяйте надежность крепления вакуумного усилителя, промывайте или производите замену воздушного фильтра усилителя.
Периодически снимайте тормозные барабаны и очищайте детали тормозных механизмов от грязи. В летнее время и при езде по грязным дорогам чистку проводите чаще.
При снятии тормозного барабана убедитесь в отсутствии течи из колесных тормозных цилиндров, а также в надежности крепления колесных цилиндров к щитам. Обратите внимание на состояние защитных колпаков колесных цилиндров, степень износа фрикционных накладок, а также состояние тормозного барабана. В случае «замасливания» поверхностей накладок зачистите их шлифовальной шкуркой.
При снятых ступицах подтяните болты крепления тормозных щитов.
Регулярно промывайте гидропривод и заливайте в него свежую тормозную жидкость. Для тщательной промывки гидропривода разберите главный и колесные тормозные цилиндры, регулятор давления, а трубопроводы продуйте сжатым воздухом.
При разборках цилиндров соблюдайте чистоту. Резиновые и металлические детали цилиндров промывайте в чистой тормозной жидкости. Не допускайте применение керосина или бензина, так как это вызовет набухание резиновых деталей и выход тормозной системы из строя. Во время сборки рабочие детали цилиндров рекомендуется смазать тормозной жидкостью.

Регулировка
Восстановление нормальной величины зазоров между колодками и тормозными барабанами и уменьшение хода педали регулируйте эксцентриками, у которых шестигранные головки осей выведены наружу сквозь щит.
  Регулировку зазоров между колодками и тормозными барабанами (текущую регулировку) проводите в следующем порядке:
1. Поднимите домкратом колесо, тормозной механизм которого необходимо отрегулировать.
2. Вращая колесо, постепенно поворачивайте регулировочный эксцентрик до тех пор, пока колесо не затормозится.
3. Постепенно отпускайте эксцентрик, проворачивая колесо до свободного вращения без задевания барабана за колодки.
4. Отрегулируйте таким же образом зазоры между колодками и барабанами остальных тормозных механизмов.

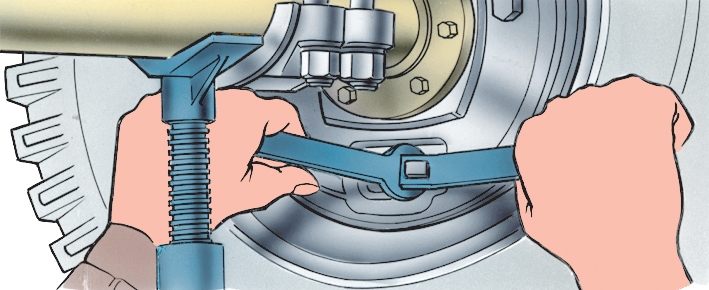

Регулировка зазоров между колодками и тормозным барабаном переднего колеса

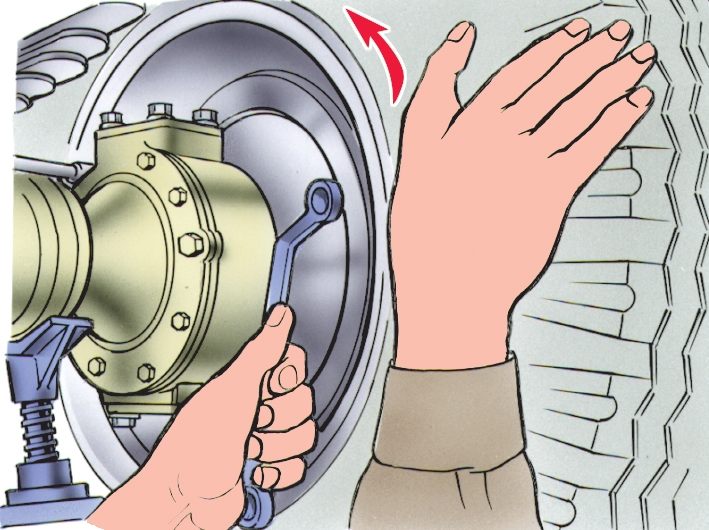

Рис. 6.10. Регулировка зазоров между колодками и тормозным барабаном переднего колеса



При регулировке тормозных механизмов передних колес и передних колодок тормозных механизмов задних колес вращайте колесо вперед (рис. 6.10).

Регулировка зазоров между колодками и тормозным барабаном заднего колеса

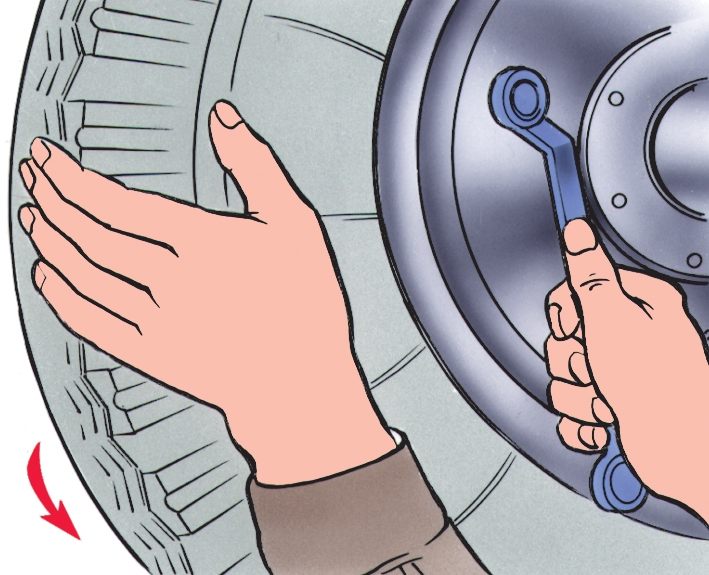

Рис. 6.11. Регулировка зазоров между колодками и тормозным барабаном заднего колеса



При регулировке задних колодок тормозных механизмов задних колес вращайте колесо назад (рис. 6.11).
Для уменьшения зазоров эксцентрики проворачивайте по направлению вращения колеса, а для увеличения – против.
5. Проверьте на ходу автомобиля отсутствие нагрева тормозных барабанов и равномерность работы тормозных механизмов при торможении.
При текущей регулировке не пользуйтесь опорными пальцами, так как при этом нарушится заводская установка колодок.
При замене фрикционных накладок отрегулируйте установку колодок.
Регулировку тормозных механизмов производите, когда тормозные барабаны полностью остыли и подшипники колес правильно отрегулированы.
  Регулировку свободного хода педали на автомобилях семейства УАЗ– 31512 производите изменением положения упора выключателя 14 (см. рис. 6.3) сигнала торможения.

Пpивод рабочей тормозной системы автомобилей семейства УАЗ–3741
Рис. 6.4. Пpивод рабочей тормозной системы автомобилей семейства УАЗ–3741:
1, 20 – кpонштейны; 2 – выключатель сигнала тоpможения; 3 – гайки; 4 – буфеp-упоp; 5 – педаль; 6 – пpомежуточная вилка; 7 – вилка;
8 – контpгайка; 9 – тяга; 10 – чехол; 11 – пpомежуточный pычаг; 12 – оттяжная пpужина; 13 – выключатель сигнальной лампы аваpийного состояния тоpмозной системы; 14 – сигнальное устpойство; 15 – коpпус главного тоpмозного цилиндpа; 16 – бачки; 17, 19 – гайки; 18 – вакуумный усилитель; 21 – вилка толкателя



  Регулировку свободного хода педали на автомобилях семейства УАЗ– 3741 производите путем изменения длины вертикальной тяги 9 (см. рис. 6.4) с помощью вилок 7, предварительно отвернув контргайки 8.
Свободный ход педали проверяйте при неработающем двигателе.
Свободный ход педали на автомобилях УАЗ составляет 5–14 мм, считая по ее площадке.

Заполнение гидропривода тормозной системы жидкостью и проверка работоспособности системы
Заполнение гидропривода производите только специальной тормозной жидкостью согласно указаниям таблицы смазывания в следующем порядке:
1. Проверьте герметичность всех соединений гидропривода и состояние гибких шлангов.
2. Поднимите капот (снимите облицовку радиатора на автомобиле семейства УАЗ–3741) и отверните крышки бачков 3 (см. рис. 6.3) и 16 (см. рис. 6.4) главного цилиндра. Заполните бачки тормозной жидкостью.

Прокачка тормозной системы

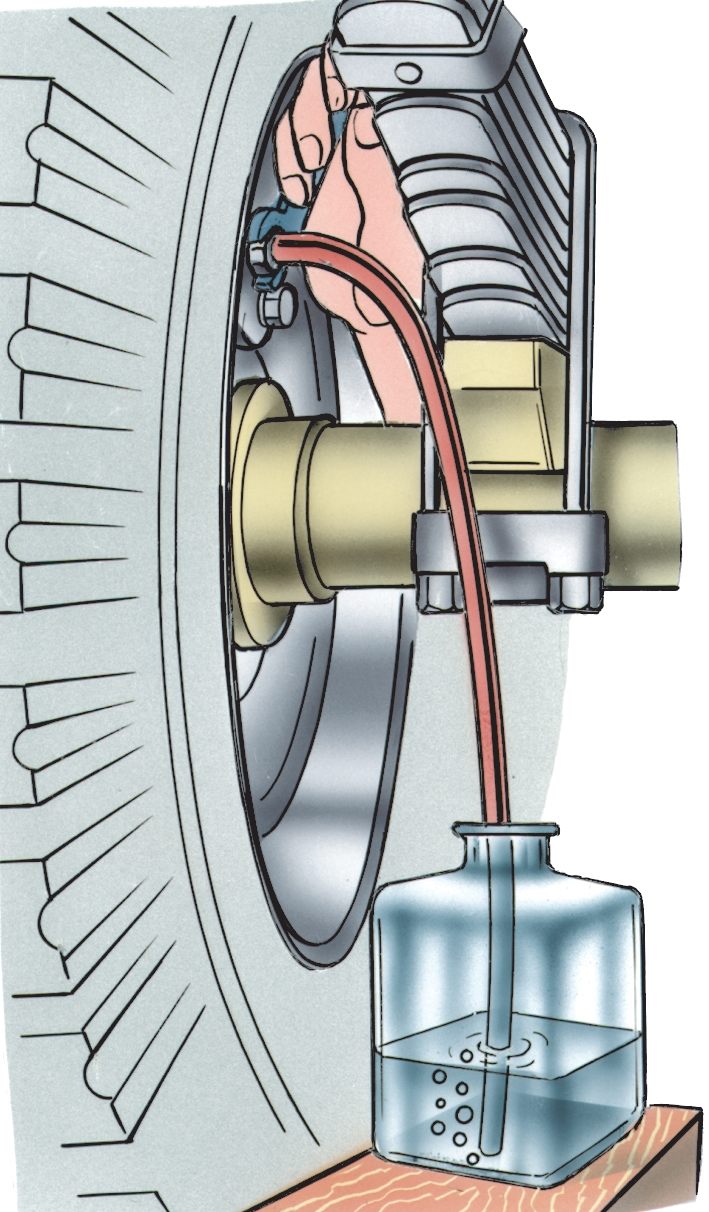

Рис. 6.12. Прокачка тормозной системы



3. Снимите с перепускного клапана тормозного цилиндра правого заднего тормозного механизма резиновый колпачок и наденьте на клапан резиновый шланг длиной около 400 мм. Другой конец шланга опустите в стеклянный сосуд емкостью не менее 0,5 л, заполненный тормозной жидкостью (рис. 6.12).
4. Отверните на 1/2–3/4 оборота перепускной клапан, после чего несколько раз нажмите на педаль. Нажимайте на педаль быстро, отпускайте медленно.
Жидкость под давлением поршня главного тормозного цилиндра будет заполнять гидропривод и вытеснять воздух. Прокачку* производите до тех пор, пока не прекратится выделение пузырьков воздуха из шланга, опущенного в сосуд с тормозной жидкостью. Во время прокачки доливайте тормозную жидкость в бачки главного тормозного цилиндра, не допуская обнажения их дна, чтобы в систему вновь не попадал воздух.
В течение всей операции по заполнению конец шланга держите погруженным в жидкость.
5. Плотно заверните при нажатой педали перепускной клапан колесного цилиндра, снимите шланг и наденьте колпачок.

* Прокачку гидропривода производите не только при заполнении его жидкостью, но и в случае разгерметизации гидропривода рабочего цилиндра задних тормозных механизмов

6. Произведите прокачку тормозного цилиндра заднего левого тормозного механизма, затем регулятора давления и тормозных цилиндров передних тормозных механизмов. На тормозных механизмах передних колес прокачивается сначала нижний, а затем верхний цилиндр.
7. Выключите сигнальное устройство, для чего сделайте следующее:
– отверните перепускной клапан правого или левого pабочего цилиндpа задних тоpмозных механизмов;
– плавно нажмите на педаль до выключения сигнальной лампы на панели приборов; если сигнальная лампа мигнет, то это будет означать, что поршни сигнализатора прошли нейтральное положение, и поэтому операцию надо повторить сначала, но только отворачивая перепускной клапан переднего колеса;
– заверните клапан при нажатой педали.
После прокачки всех тормозных механизмов долейте жидкость в бачки главного тормозного цилиндра до уровня на 15–20 мм ниже верхних кромок наливных отверстий.
Плотно заверните крышки.

Примечание
Не доливайте в главный тормозной цилиндр жидкость, собираемую в стеклянный сосуд при прокачке.

Если тормозная жидкость в системе грязная, слейте ее и заполните систему свежей жидкостью. Не нажимайте на педаль при снятом тормозном барабане, так как под давлением в гидроприводе поршни будут выжаты из колесных цилиндров и жидкость вытечет наружу.
После заполнения системы жидкостью проверьте автомобиль на торможение. При правильной регулировке рабочих тормозных механизмов и правильно выполненной прокачке гидропривода полное торможение должно происходить в пределах 1/2–2/3 хода педали, после чего нога должна ощущать «жесткую» педаль.

Ремонт
При появлении в деталях тормозной системы большого износа или других неисправностей разберите, проверьте состояние деталей и их пригодность для дальнейшей работы. Изношенные и поврежденные детали замените. При ремонте системы пользуйтесь данными табл. 6.1.
Тормозные колодки с накладками, замаслившимися в процессе работы, опустите на 20–30 мин в бензин (неэтилированный). Затем тщательно очистите рабочие поверхности накладок металлической щеткой и шкуркой. При большом износе накладок (до головок заклепок осталось 0,5 мм) замените их новыми. При замене накладок их поверхность прошлифуйте так, чтобы диаметр накладок был на 0,2–0,4 мм меньше диаметра барабана.
Если на рабочей поверхности барабанов имеются глубокие риски, задиры или неравномерный износ, то расточите барабан. При расточке барабанов базируйтесь на наружных кольцах подшипников ступицы. Увеличение внутреннего диаметра барабанов на 0,8 мм после расточки не требует изменения диаметра тормозных колодок.
Максимально допустимый диаметр расточенного барабана рабочего тормозного механизма – 281 мм.
При разборке колесных и главного тормозных цилиндров и регулятора давления соблюдайте чистоту. Резиновые и металлические детали цилиндров промывайте только в спирте или тормозной жидкости. Не применяйте керосин или бензин, так как это выведет из строя резиновые детали тормозной системы.
После мойки детали продуйте сжатым воздухом, но не вытирайте тканью во избежание попадания волокон на рабочую поверхность деталей и потери герметичности. Перед сборкой манжеты и уплотнительные кольца погрузите в тормозную жидкость.

Снятие, разборка и сборка рабочих тормозных механизмов
При ремонте обычно подлежат замене тормозные колодки и колесные цилиндры или входящие в них детали, для снятия которых нет необходимости снимать полностью тормозные механизмы.
Снятие тормозных механизмов в сборе с автомобиля производите только при их полной замене новыми или при полной разборке мостов.
При установке тормозных механизмов передних колес на автомобиль обращайте внимание на правильное положение щита. Верхний цилиндр должен быть наклонен вперед (от вертикальной оси) на угол около 30° (на автомобилях с мостами с бортовыми передачами цилиндры располагаются горизонтально). Колодки при торможении должны отжиматься по ходу вращения тормозного барабана при движении автомобиля вперед. При установке на автомобиль тормозных механизмов задних колес колодка с длинной накладкой должна быть впереди.
  Снятие и установку тормозных колодок производите в следующем порядке:
1. Поднимите домкратом автомобиль и снимите колесо, тормозные колодки которого необходимо снять.
2. Снимите тормозной барабан со ступицы. Для этого отверните три винта крепления барабана к ступице. Если барабан снимается с трудом, то заверните съемные болты в три специальные резьбовые отверстия, имеющиеся в диске, и, равномерно заворачивая их, снимите барабан.

Снятие и установка стяжной пружины тормозных колодок

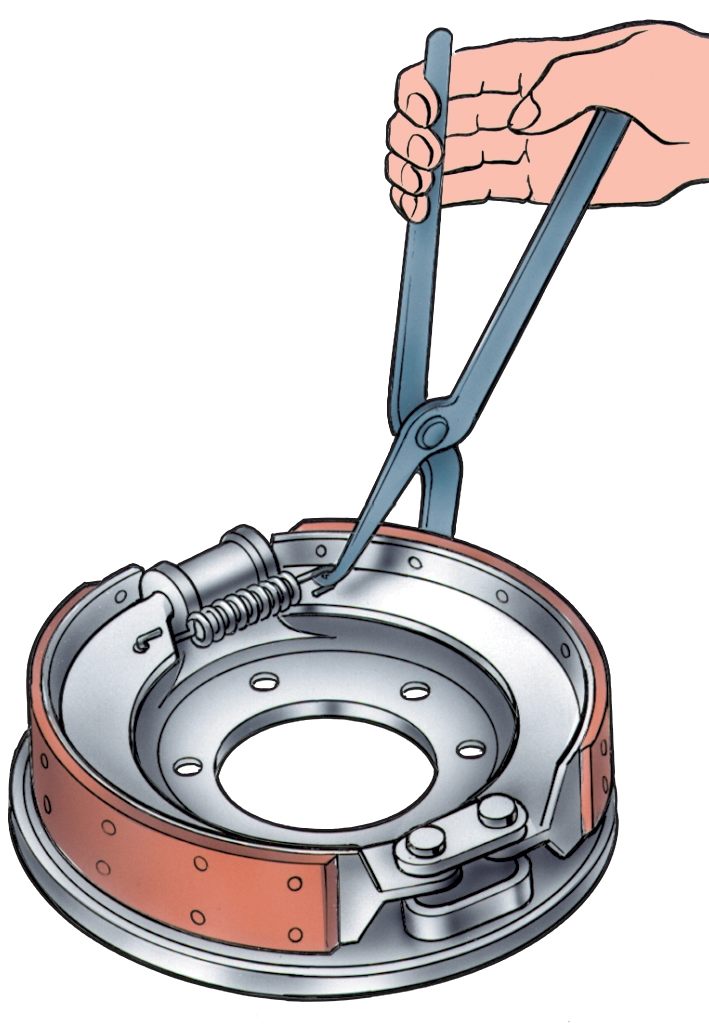

Рис. 6.13. Снятие и установка стяжной пружины тормозных колодок


3. Снимите стяжную пружину тормозных колодок с помощью специальных щипцов (рис. 6.13).
4. Снимите верхние чашки отжимных пружин, пружины, нижние чашки и выньте стержни.
5. Отверните гайки опорных пальцев, выньте опорные пальцы, эксцентрики и снимите тормозные колодки.
Установку колодок с новыми накладками и сборку тормозных механизмов производите в обратном порядке.
Тормозные барабаны обработаны вместе со ступицами, поэтому после снятия устанавливайте их на те же ступицы. Перестановка тормозных барабанов с одной ступицы на другую приведет к увеличению биения рабочих поверхностей барабана относительно тормозных накладок.
При установке барабана на место, прежде чем завернуть винты, следует гайками крепления колес плотно прижать тормозной барабан к ступице и только после этого завернуть винты. Это необходимо для более плотного прижатия тормозного барабана к ступице колеса.
  Регулировку установки тормозных колодок производите в следующем порядке:
1. Поднимите домкратом колесо, тормозной механизм которого необходимо отрегулировать.
2. Немного отверните гайки опорных пальцев и установите опорные пальцы в начальное положение (метки на торцах опорных пальцев должны быть расположены, как указано на рис. 6.1 и 6.2).

Регулиpовка тоpмозных колодок заднего колеса опоpными пальцами
Рис. 6.14. Регулиpовка тоpмозных колодок заднего колеса опоpными пальцами



3. Нажимая на педаль с постоянным усилием 118–147 Н (12–15 кгс), поверните опорные пальцы так, чтобы концы колодок со стороны пальцев упирались в тормозной барабан (рис. 6.14). Момент соприкосновения колодок с барабаном определите по увеличению сопротивления при поворачивании опорного пальца. В этом положении затяните гайки опорных пальцев, следя за тем, чтобы при этом не повернулись пальцы.
4. Поверните регулировочные эксцентрики до упора колодок в тормозной барабан, пока колесо не затормозится.
5. Прекратив нажатие на педаль, поверните регулировочные эксцентрики в обратном направлении настолько, чтобы колеса вращались свободно, без задевания барабана за колодки.
При правильной установке новых колодок с неизношенными тормозными барабанами метки «а» на опорных пальцах должны быть расположены, как показано на рис. 6.1 и 6.2 или с отклонениями от этого положения в ту или другую сторону до 50°.
При установке новых колодок, когда фрикционные накладки еще не приработаны к поверхности барабанов, тормозные барабаны после указанной регулировки могут немного нагреваться. После нескольких торможений колодки приработаются, и нагрев прекратится. При сильном нагреве тормозных барабанов немного отведите колодки от тормозного барабана регулировочными эксцентриками.
  Снятие и разборку колесных тормозных цилиндров производите в следующем порядке:
1. Отсоедините трубопровод от цилиндра и снимите цилиндр.
2. Снимите защитные колпаки цилиндров, выньте поршни с уплотнительными кольцами и пружины.
  Сборку и установку колесных тормозных цилиндров производите в обратном порядке.
  Снятие и разборку главного тормозного цилиндра производите в следующем порядке:
1. Отсоедините трубопроводы, ведущие от главного тормозного цилиндра к сигнальному устройству.
2. Отсоедините сигнальное устройство от главного тормозного цилиндра.
3. Отсоедините главный тормозной цилиндр от вакуумного усилителя.
4. Отверните упорный болт 14 (см. рис. 6.6).
5. Снимите стопорное кольцо 22 и выньте упорную шайбу 21.
6. Выньте поршень первичной камеры в сборе 19.
7. Отверните пробку 7, выньте вкладыш пробки 9, возвратную пружину 10 и поршень вторичной камеры в сборе 13.
Бачки 4 не рекомендуется снимать без надобности. В случае необходимости для их снятия отверните пробки бачков 1, снимите сетки 3 и отверните штуцеры 5 крепления корпусов бачков.
Поршень в сборе 19 вынимайте только в сторону фланца, а поршень в сборе 13 – в сторону противоположного торца. Поршни вынимайте осторожно, чтобы не повредить уплотнительные манжеты 18 и кольца 20. Если поршни не вынимаются свободно из цилиндра, сначала слегка подтолкните поршень 13 поршнем 19, а затем осторожно вытолкните поршень 19 нажатием (через освободившуюся полость) отверткой или другим предметом на держатель пружины 16 или винт держателя пружины 17.
Сборку и установку главного цилиндра производите в обратном порядке. При этом собранные поршни устанавливайте в цилиндр осторожно и только со стороны соответствующих им торцев цилиндра. Во избежание повреждения уплотнительных манжет и колец не проталкивайте поршни через всю полость цилиндра.
При сборке поршня 19 заверните винт 17 до упора в поршень. Упорный болт 14 завертывайте в картер только после установки собранного поршня 19, шайбы 21 и стопорного кольца 22.
  Моменты затяжки:
упорного болта 14.....8–10 Н·м (0,8–1,0 кгс·м);
штуцера 5.....16–22 Н·м (1,6–2,2 кгс·м);
пробки 7.....167–186Н·м  (17–19 кгс·м).

  Снятие и разборку регулятора давления производите в следующем порядке:
1. Отсоедините трубопроводы, ведущие к регулятору.
2. Отсоедините регулятор от кронштейна (основания).
3. Отверните пробку 14 (см. рис. 6.8) со стороны торца корпуса.
4. Снимите защитный чехол 20 и стопорное кольцо 19.
5. Выньте поршень 1 из корпуса со всеми внутренними деталями.
6. Отверните перепускной клапан 16.
Контрольную заглушку 17 не рекомендуется снимать без надобности. Поршень вынимайте из корпуса осторожно в сторону торца под защитный чехол, чтобы не повредить уплотнительные кольца. Если поршень не вынимается свободно из корпуса, сначала слегка подтолкните его со стороны торца под пробку.
Сборку и установку регулятора производите в следующем порядке:
1. Соберите поршень 1 с уплотнителем 7 (см. рис. 6.8).
2. Установите в корпус регулятора 5 втулку 8 корпуса, подсобранный поршень с уплотнителем, опорную шайбу 6, пружину 4 поршня, опорную шайбу 3, уплотнительное кольцо 2, втулку 18 поршня и стопорное кольцо 19.
3. Установите в корпус регулятора опорную шайбу 9, уплотнительное кольцо 11, втулку 10 толкателя, второе уплотнительное кольцо 11, опорную тарелку 12 и пружину 13 втулки.
4. Подсоберите пробку 14 с прокладкой 15 и заверните ее в корпус регулятора.
5. Заверните в корпус регулятора перепускной клапан 16.
6. Установите защитный чехол 20, колпачок перепускного клапана и контрольную заглушку 17 (если она вынималась).
  Моменты затяжки:
пробки 14.....43–57 Н·м (4,4–5,8 кгс·м);
клапана 16.....10–14 Н·м (1,0–1,4 кгс·м).

Снятие и установка привода регулятора давления. Привод регулятора давления не рекомендуется без надобности снимать с автомобиля, чтобы не нарушить его регулировку. В случае демонтажа при сборке необходимо выдержать установочные размеры, приведенные на рис. 6.9. При этом размер Н (положение упругого рычага 5 относительно кронштейна 2) устанавливайте регулировочным болтом 4 на регуляторе давления, подсобранном с кронштейном 2, рычагом привода 3, упругим рычагом 5 и клеммой 11 (до установки на автомобиль).
  Моменты затяжки:
болта 13 и гаек болтов 4, 13 и оси 14........27–35 Н·м (2,8–3,6 кгс·м);
болтов крепления регулятора к кронштейну 2 и гайки болта 9........14–18 Н·м (1,4–1,8 кгс·м);
гайки болта 6........6,4–8,0 Н·м  (0,65–0,8 кгс·м).

Снятие, разборка и сборка вакуумного усилителя
При выходе усилителя из строя на поршни главного цилиндра передается только усилие от ноги водителя через толкатель 33 (см. рис. 6.5), клапан управления, буфер 20 и шток 7.
Повышенная величина усилия на педаль указывает на необходимость осмотра и, возможно, ремонта усилителя.
При выходе из строя уплотнителей, пружин и других деталей усилитель снимите с автомобиля, отсоединив предварительно от него главный тормозной цилиндр, шланг, педаль и разберите. Перед разборкой нанесите метки на корпусе и крышке, чтобы при сборке установить их на свои первоначальные места.
Разбирайте и собирайте усилитель в специальном приспособлении с помощью небольшого пресса.
Усилитель установите четырьмя болтами с надетыми на них резиновыми втулками для предохранения резьбы от повреждения в отверстия неподвижно установленной плиты. На два болта крышки вторичной камеры, также предохранив предварительно их резьбу, установите специальный рычаг с отверстиями под эти болты и, надавливая на него с небольшим усилием прессом, поверните крышку до совмещения выступов на корпусе усилителя со впадинами на крышке.
Прочие операции не требуют специальных приспособлений.
При сборке рабочие поверхности трения деталей 6,17, 24, 25 и контактирующие поверхности крышки 1 с диафрагмой 18 смажьте смазкой ЦИАТИМ–221.
После сборки усилитель проверьте на работоспособность и герметичность. Для этого присоедините шланг к обратному клапану и при работающем двигателе приложите усилие 196–294 Н (20–30 кгс) к толкателю 33. При этом корпус клапана управления вместе с толкателем должен перемещаться до упора.
После снятия усилия с толкателя 33 корпус клапана управления должен возвратиться в исходное положение. По истечении 2–3 мин после остановки двигателя при нажатии на толкатель 33 должно прослушиваться шипение воздуха, поступающего в усилитель через клапан управления.
Перед установкой главного тормозного цилиндра на усилитель отрегулируйте вылет штока 7 относительно привалочной плоскости крышки 1 на величину 7,78 –8 мм и вылет толкателя 33 относительно привалочной плоскости корпуса 23 на величину 134,7– 136,3 мм.

« предыдущая страница
7. Тормозная система
^
к оглавлению
следующая страница »
7.2. Возможные неисправности рабочей тормозной системы, их причины и методы устранения

Copyright © 2007-2024 Все права защищены. Все торговые марки являются собственностью их владельцев.
