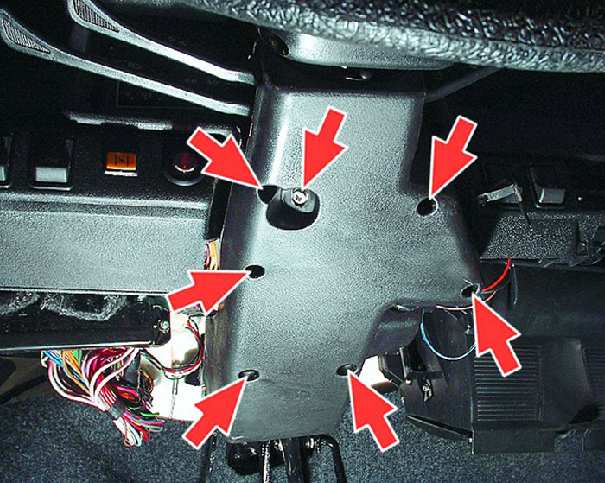

1. Отверните семь винтов крепления декоративных кожухов вала рулевой колонки. |

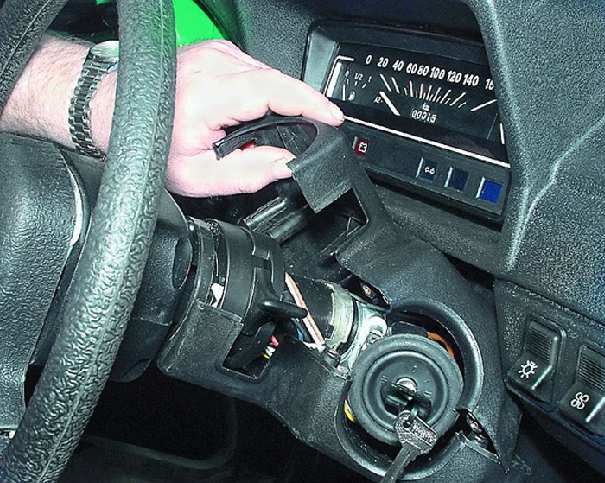

2. Снимите верхний кожух и...
|

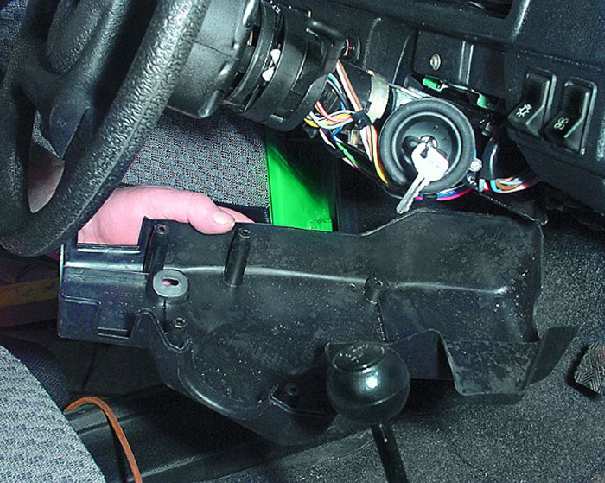

3. ...нижний кожух.
|
|
|
|
|
|

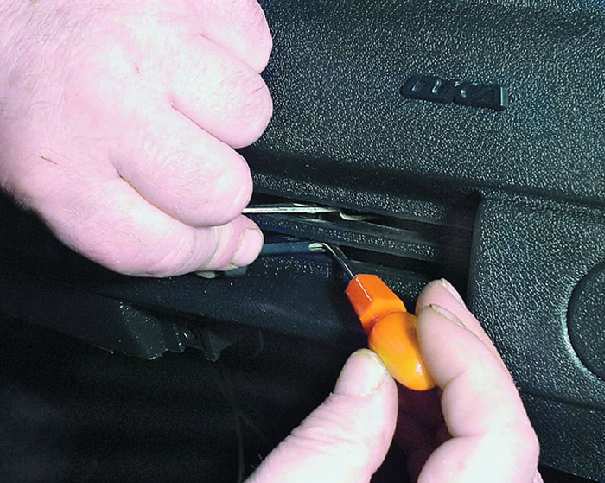

4. Отожмите отверткой ручку и снимите ее с рычага управления крышкой люка воздухопритока. |
5. Таким же способом снимите ручку с рычага управления краном отопителя. |

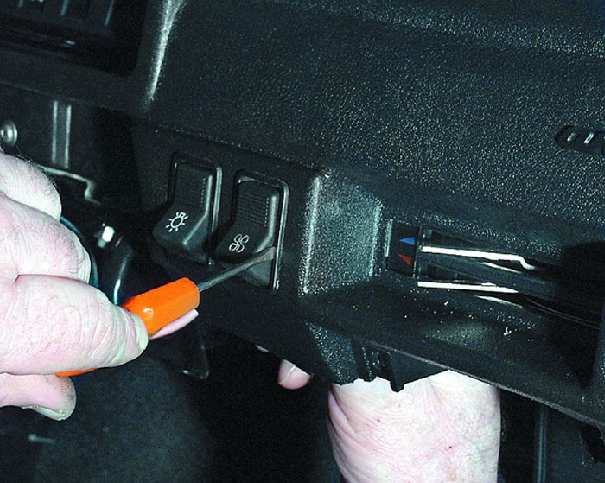

6. Аккуратно подденьте отверткой и выньте переключатель вентилятора отопителя. |
|
|
|
|
|
7. Промаркируйте провода и соответствующие контакты переключателя.
|
8. Отсоедините провода от контактов и снимите переключатель.
|

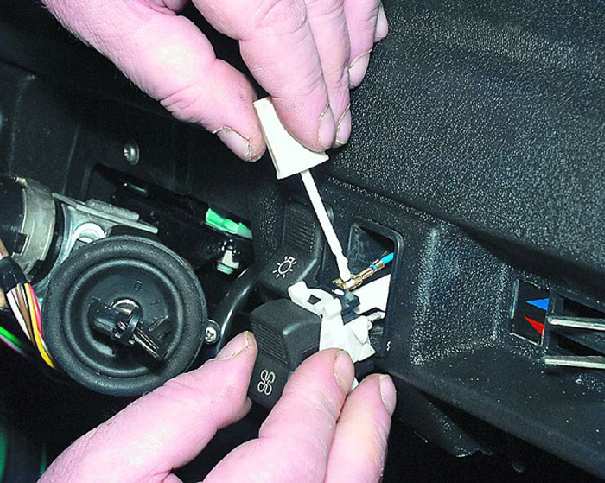

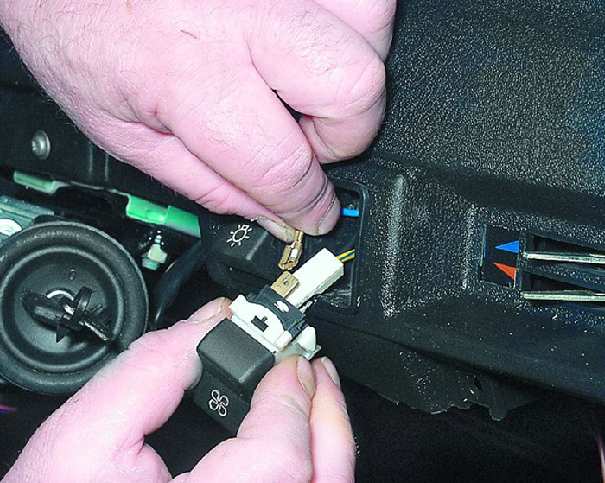

9. Протолкните провода внутрь панели приборов через окно для установки переключателя и подсоедините переключатель к наконечникам этих проводов. |
|
|
|
|
|

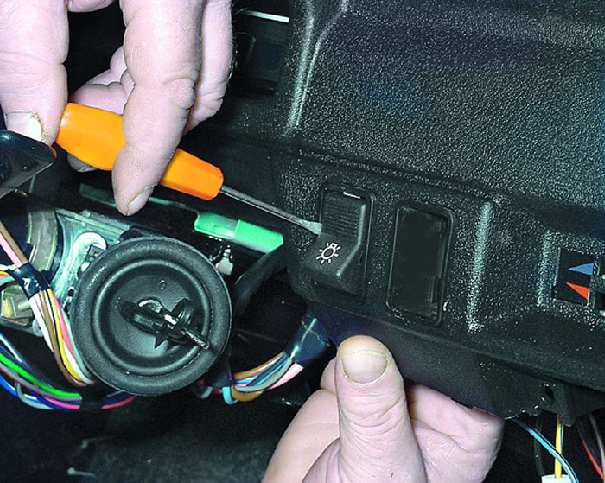

10. Аккуратно подденьте отверткой переключатель наружного освещения, выньте его из панели и отсоедините от него колодку с проводами.
|

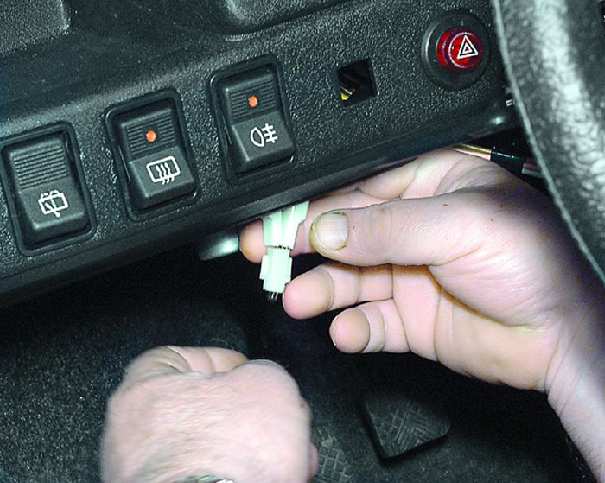

11. Протолкните колодку с проводами в окно панели приборов и подсоедините к колодке переключатель, (чтобы не маркировать колодки переключателей и выключателей). |
12. Аккуратно подденьте отверткой и выньте из панели приборов держатель патрона контрольной лампы прикрытия воздушной заслонки карбюратора. |
|
|
|
|
|

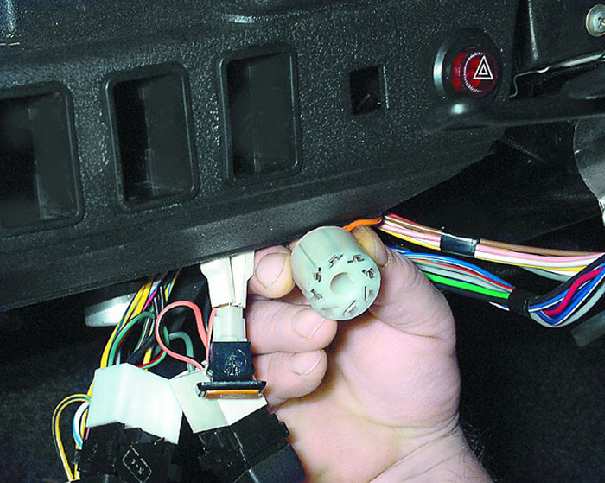

13. Выньте патрон лампы из держателя. Протолкните патрон с лампой в окно панели приборов и...
|
14. ...наденьте держатель на патрон с лампой.
|

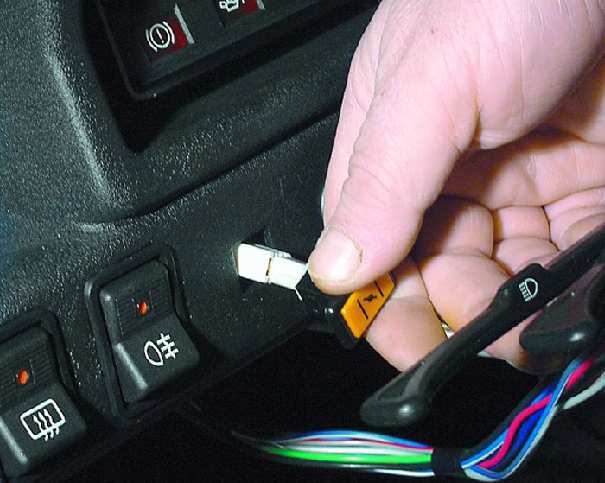

15. Снимите выключатели заднего противотуманного фонаря, обогрева стекла задней двери и переключатель режимов работы стеклоочистителя и омывателя заднего стекла (см. операции 10 и 11). Отсоедините колодку от выключателя аварийной сигнализации. |
|
|
|
|
|

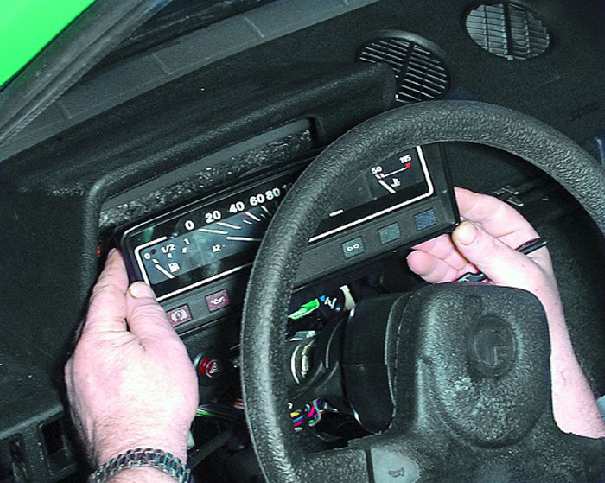

16. Снимите комбинацию приборов (см. подраздел
8.6.1.).
|

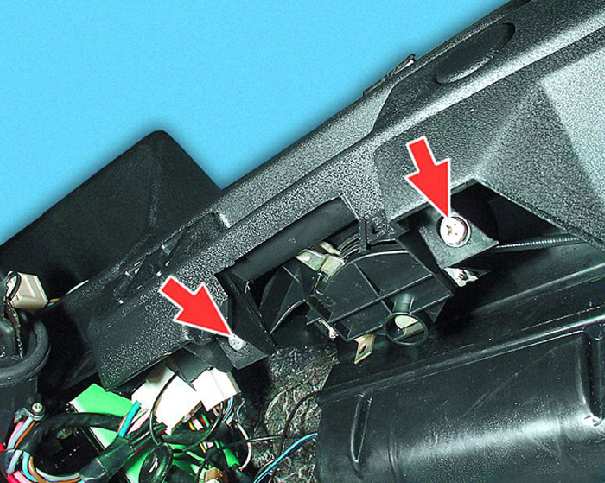

17. Отверните два винта крепления панели управления отопителем, протолкните ее внутрь панели приборов. Панель управления отопителем останется висеть на тягах. |

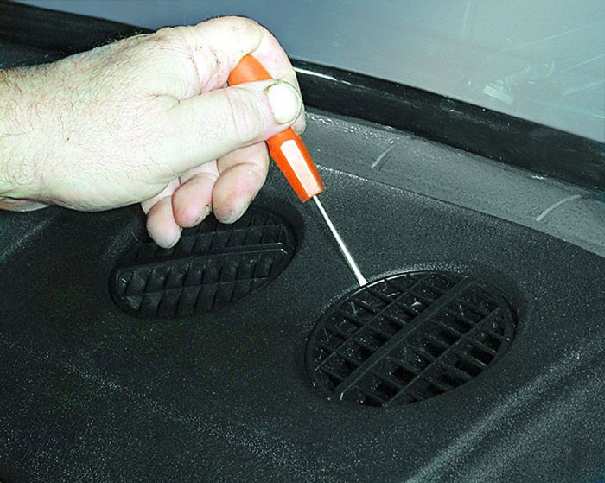

18. Аккуратно подденьте отверткой и...
|
|
|
|
|
|
19. ...выньте правый дефлектор из панели приборов.
|

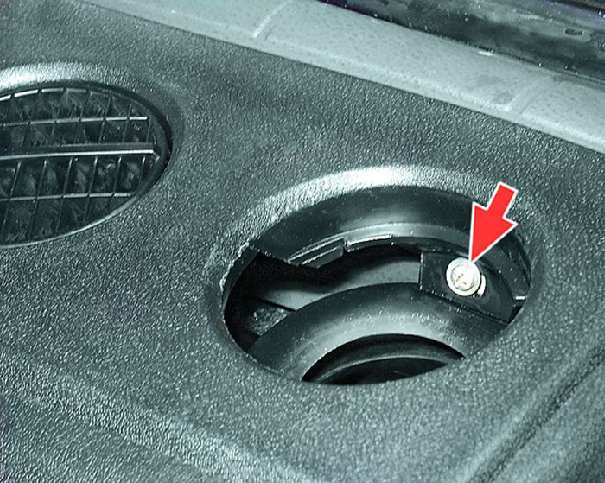

20. Отверните винт верхнего крепления панели приборов (под правым дефлектором).
|
21. Отверните два винта крепления панели приборов (в нише под комбинацией приборов и над рулевой колонкой). Винт крепления панели приборов, установленный над рулевой колонкой, длиннее. |
|
|
|
|
|
22. Отверните два винта крепления панели приборов (снизу слева под панелью) и... |
23. ...два винта снизу справа под панелью приборов.
|

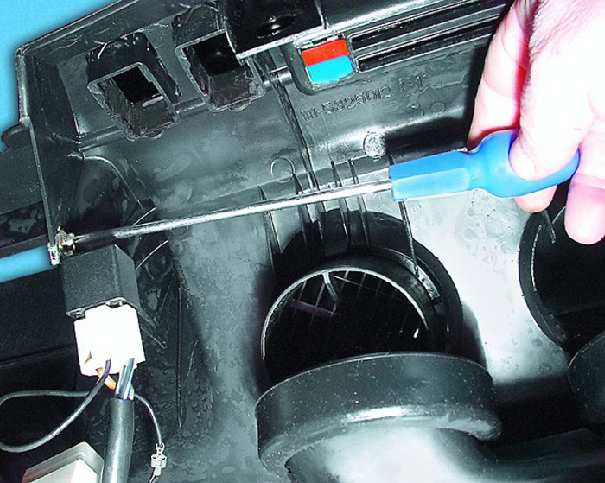

24. Приподнимите панель приборов и отверните винт крепления реле включения зажигания. Снимите реле с панели приборов. |
|
|
|
|
|

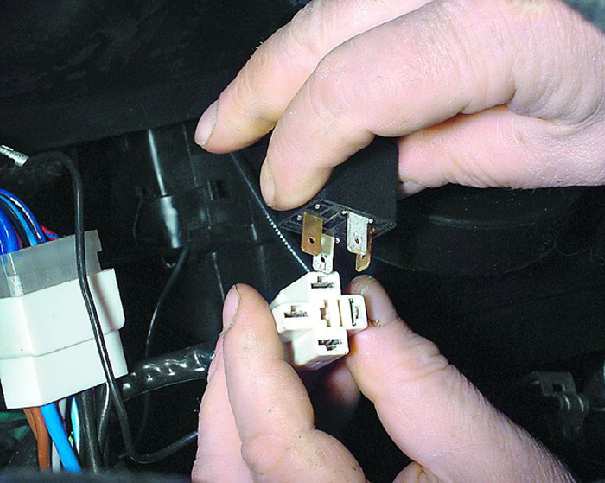

25. Отсоедините реле (если это необходимо) от колодки с проводами. |

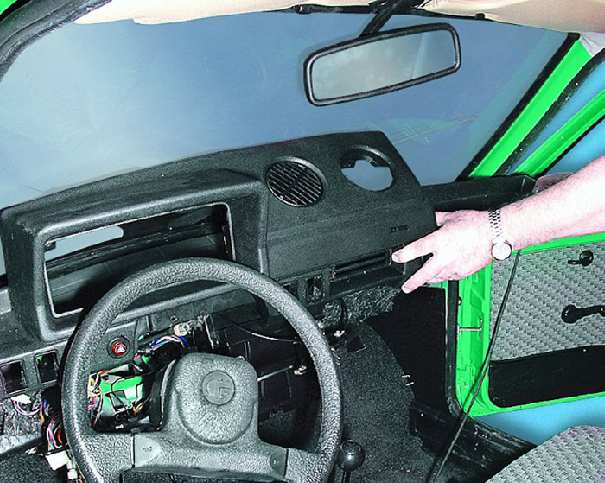

26. Снимите панель приборов с автомобиля. |
27. Снимите воздуховод с отопителя (если это необходимо). |
|
|
|
|
|

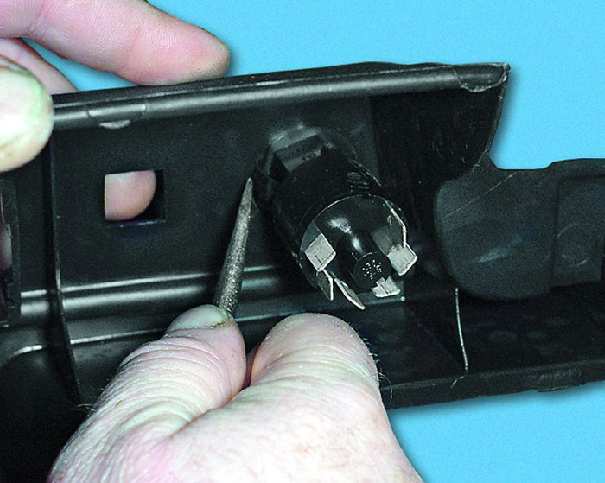

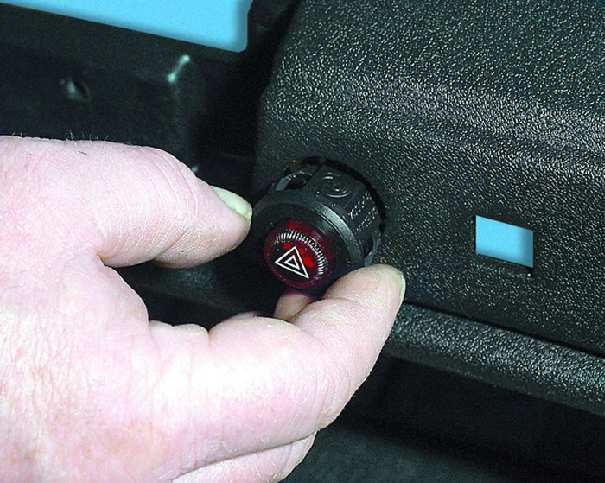

28. Для снятия выключателя аварийной сигнализации нажмите отверткой на пружинные защелки его корпуса и... |
29. ...выньте выключатель из панели приборов.
|
30. Для замены левого дефлектора аккуратно подцепите его отверткой и выньте из отверстия в панели приборов. |
|
|
|
|
|

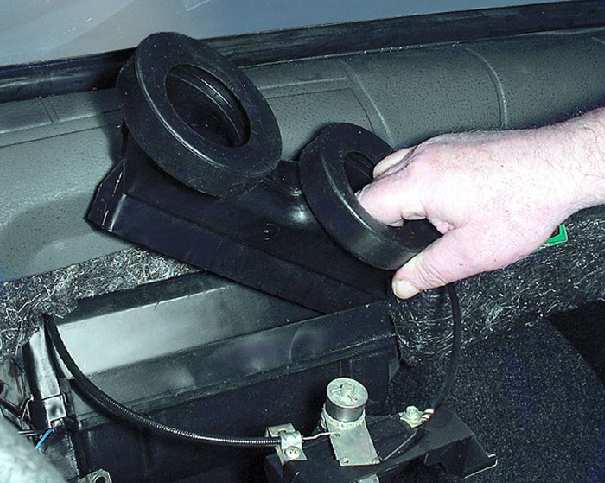

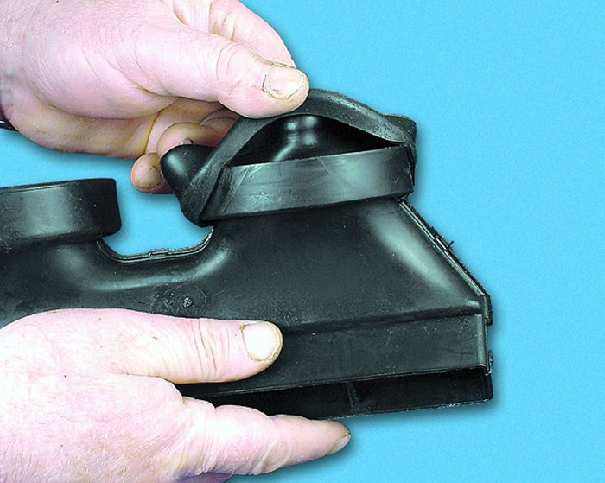

31. При необходимости (для замены) снимите уплотнители воздуховода и дефлектора. |

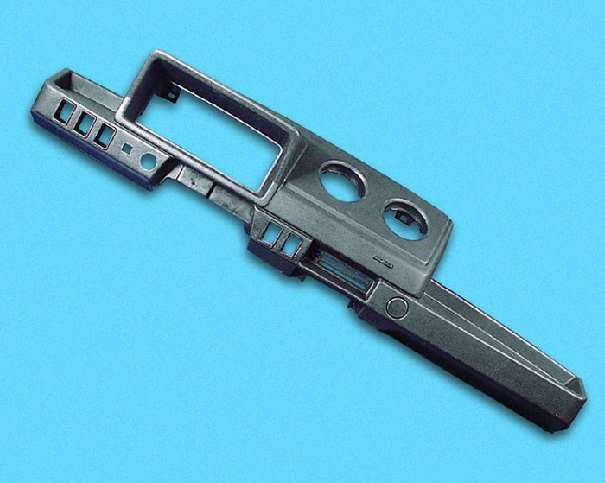

32. Соберите панель приборов и установите ее на автомобиль в порядке, обратном снятию. |
|
