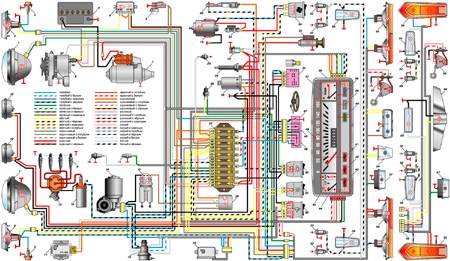

11.1.2. Схема электрооборудования автомобиля ВАЗ–2101, ВАЗ–2102

1 – фары;
2 – подфарники;
3 – боковые указатели поворота;
4 – аккумуляторная батарея;
5 – реле контрольной лампы заряда аккумуляторной батареи;
6 – генератор;
7 – стартер;
8 – подкапотная лампа;
9 – свечи зажигания;
10 – датчик контрольной лампы давления масла;
11 – датчик указателя температуры охлаждающей жидкости;
12 – звуковые сигналы;
13 – распределитель зажигания;
14 – электродвигатель стеклоочистителя;
15 – датчик контрольной лампы уровня тормозной жидкости;
16 – катушка зажигания;
17 – регулятор напряжения;
18 – выключатель стеклоочистителя, расположенный в насосе омывателя ветрового стекла;
19 – электродвигатель отопителя;
20 – лампа освещения вещевого ящика;
21 – добавочный резистор
электродвигателя отопителя;
22 – штепсельная розетка для переносной лампы;
23 – выключатель контрольной лампы стояночного тормоза;
24 – выключатель сигнала торможения;
25 – реле-прерыватель укзателей
поворота;
26 – выключатель света заднего хода;
27 – блок предохранителей;
28 – реле-
прерыватель контрольной лампы
стояночного тормоза;
29 – реле стеклоочистителя;
30 – переключатель электродвигателя отопителя;
31 – прикуриватель;
32 – выключатели плафонов, расположенные в стойках задних дверей;
33 – выключатели плафонов, расположенные в стойках передних дверей;
34 – плафоны;
35 – выключатель зажигания;
36 – комбинация приборов;
37 – указатель температуры охлаждающей жидкости;
38 – контрольная лампа дальнего света фар;
39 – контрольная лампа наружного освещения;
40 – контрольная лампа указателей поворота;
41 – контрольная лампа заряда аккумуляторной батареи;
42 – контрольная лампа давления масла;
43 – контрольная лампа стояночного тормоза и уровня тормозной жидкости;
44 – указатель уровня топлива;
45 – контрольная лампа резерва топлива;
46 – лампа освещения комбинации приборов;
47 – выключатель звукового сигнала;
48 – переключатель света фар;
49 – переключатель указателей поворота;
50 – выключатель наружного освещения;
51 – выключатель освещения приборов;
52 – переключатель стеклоочистителя;
53 – датчик указателя уровня и резерва топлива;
54 – лампа освещения багажника;
55 – задние фонари;
56 – фонарь освещения номерного знака;
57 – фонарь света заднего хода;
58 – штепсельные колодки заднего пучка проводов автомобиля ВАЗ-2102;
59 – плафон освещения задней части салона автомобиля ВАЗ-2102
