10.8.5. Замена панели задка

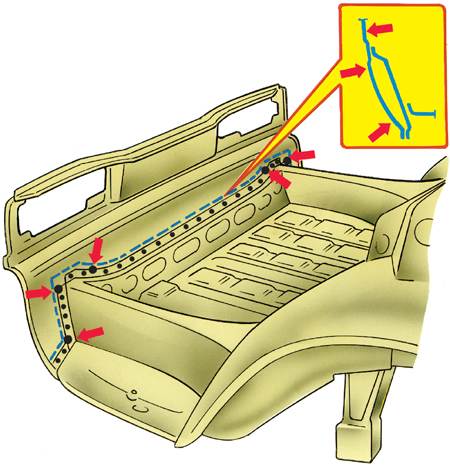

Замена панели задка

Пунктиром обозначены линии рубки, точками швы контактной сварки. На основном виде стрелками показаны места газовой сварки, стрелками на фрагменте места рубки.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Тонким острозаточенным зубилом отрубите панель задка от пола топливного бака, пола запасного колеса, лонжеронов, усилителя панели и удалите оставшиеся полоски металла.

2. Отрихтуйте и зачистите шлифовальной машинкой деформированные кромки.

3. Установите новую панель и прихватите газовой сваркой в местах, показанных на рисунке стрелками. Правильность установки панели проверьте предварительной установкой заднего бампера.

4. Приварите панель задка контактной сваркой или электросваркой в среде углекислого газа прерывистым швом длиной 10 мм через каждые 30 мм длины.

5. Допускается газовая сварка точками через 30–40 мм латунными прутками Л-62 или Л-68.
