3.4. Сборка двигателя

Вымытый и очищенный блок цилиндров установите на стенде и заверните отсутствующие шпильки.

Уложите в гнездо среднего подшипника вкладыш без канавки на внутренней поверхности, а в остальные гнезда...вкладыши с канавкой. В крышки подшипников уложите вкладыши без канавки.

ПРИМЕЧАНИЕ Цилиндры двигателя, а также поршни и сальники, вкладыши подшипников и упорные полукольца коленчатого вала перед установкой смажьте моторным маслом.

Уложите в гнездо среднего подшипника и в его крышку — вкладыши без канавки на внутренней поверхности, а в остальные гнезда и соответствующие крышки — вкладыши с канавкой*.

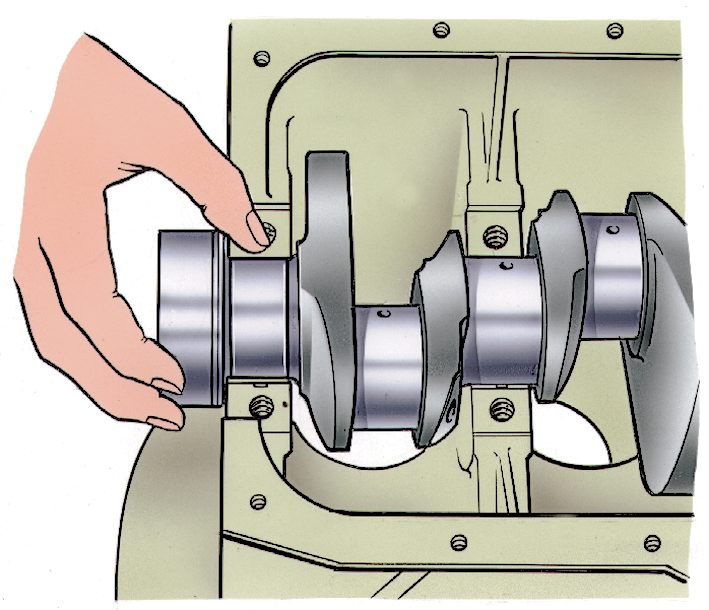

Рис. 3–12. Установка упорных полуколец на задней опоре

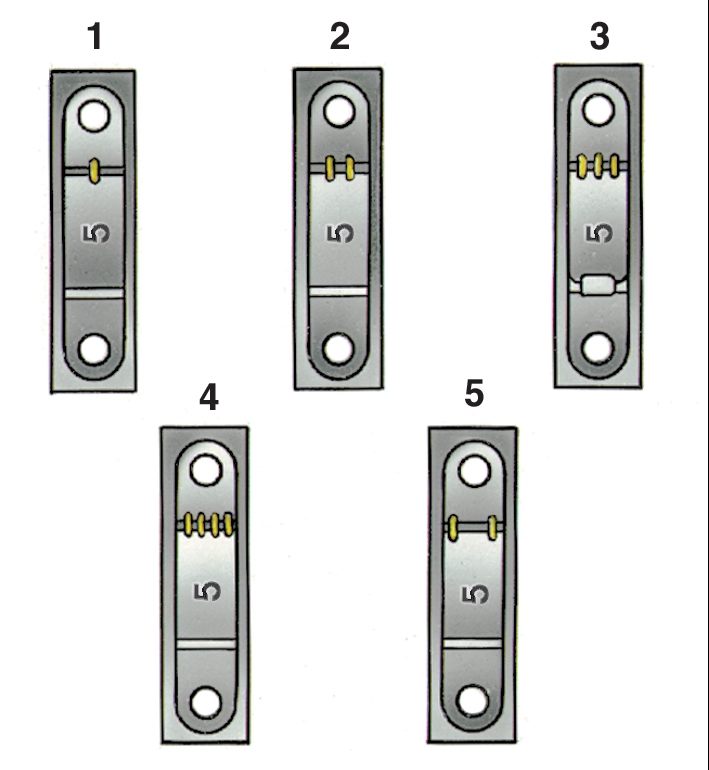

Рис. 3–13. Метки на крышках коренных подшипников (счет опор ведется от передней части двигателя) и условный номер блока цилиндров

Уложите в коренные подшипники коленчатый вал и вставьте в гнезда задней опоры два упорных полукольца (рис. 3–12), подобранные по толщине согласно указаниям главы "Коленчатый вал и маховик". Установите крышки коренных подшипников в соответствии с метками (рис. 3–13).

ПРЕДУПРЕЖДЕНИЕ Крышки коренных подшипников устанавливайте в прежний блок. Для этого блок цилиндров и принадлежащие ему крышки помечены одинаковым условным номером (см. рис. 3–13 и 3–24). Упорные полукольца устанавливайте выемками к упорным поверхностям коленчатого вала, причем с передней стороны задней опоры ставьте сталеалюминиевое полукольцо, а с задней стороны — металлокерамическое (желтого цвета).

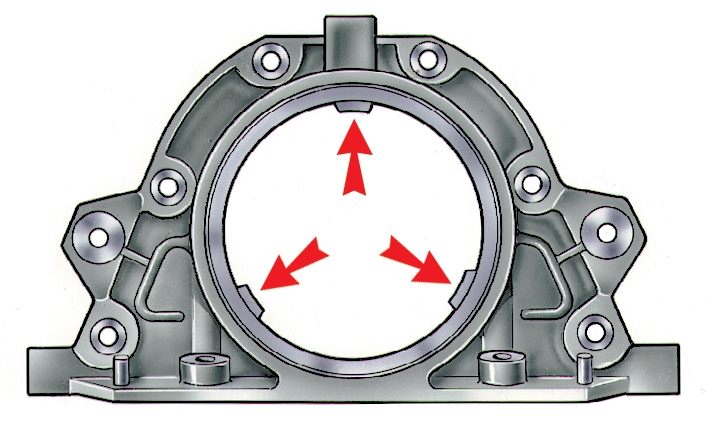

Рис. 3–14. Держатель заднего сальника коленчатого вала. Стрелками указаны выступы для центрирования держателя относительно фланца коленчатого вала

Наденьте на фланец коленчатого вала прокладку держателя сальника, а в гнезда держателя (рис. 3–14) вложите болты крепления передней крышки картера сцепления. Наденьте держатель с сальником на оправку 41.7853.4011 и, передвинув его с оправки на фланец коленчатого вала, прикрепите к блоку цилиндров.

Рис. 3–10. Снятие маховика: 1 — ключ; 2 — маховик; 3 — болт крепления маховика; 4 — шайба; 5 — фиксатор А.60330/R для удержания маховика от проворачивания; 6 — передняя крышка картера сцепления

Установите по двум центрирующим втулкам переднюю крышку 6 (см. рис. 3–10) картера сцепления.

Установите маховик на коленчатый вал так, чтобы метка (конусообразная лунка) около обода находилась против оси шатунной шейки четвертого цилиндра, заблокируйте фиксатором А.60330/R маховик и прикрепите его болтами к фланцу коленчатого вала.

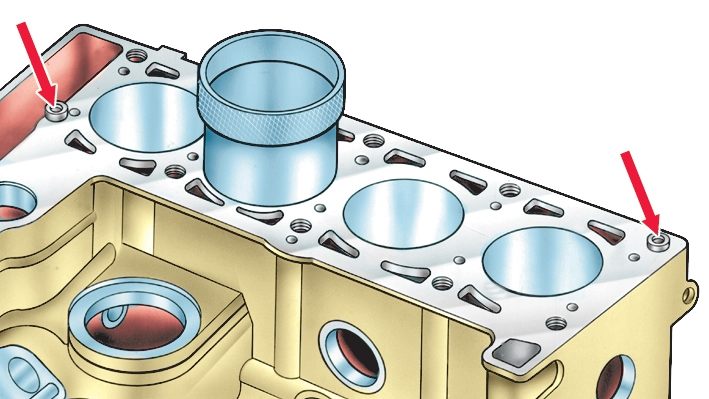

Рис. 3–15. Установка поршня с поршневыми кольцами в цилиндр при помощи монтажной втулки из набора А.60604. Стрелками указаны втулки для центрирования головки на блоке цилиндров

С помощью втулки из набора А.60604 вставьте в цилиндры поршни с шатунами (рис. 3–15). В наборе имеются втулки номинального и ремонтного размеров поршней.

ПРЕДУПРЕЖДЕНИЕ Отверстие для пальца на поршне смещено на 2 мм, поэтому при установке поршней в цилиндры метка "П" на поршнях должна быть обращена к передней части двигателя.

Поэтому следует подобрать втулку, пригодную для данного размера устанавливаемого поршня. Можно применять также регулируемую втулку 67.7854.9517.

Установите вкладыши в шатуны и крышки шатунов. Соедините шатуны с шейками коленчатого вала, поставьте крышки и затяните шатунные болты.

Установите на коленчатый вал звездочку. Установите валик привода масляного насоса и закрепите упорным фланцем.

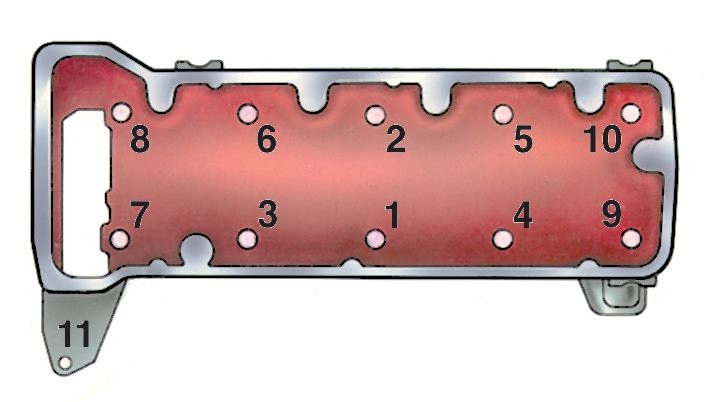

Рис. 3–16. Порядок затягивания болтов головки цилиндров

Установите по двум центрирующим втулкам на блоке головку цилиндров с прокладкой, с выпускным коллектором и впускным трубопроводом. Затяните в определенной последовательности (рис. 3–16) в два приема болты крепления:

— предварительно моментом 33,3–41,16 Н·м (3,4–4,2 кгс·м) болты 1–10;

— окончательно моментом 95,94–118,38 Н·м (9,79–12,08 кгс·м) болты 1–10 и моментом 30,67–39,1 Н·м (3,13–3,99 кгс·м) болт 11.

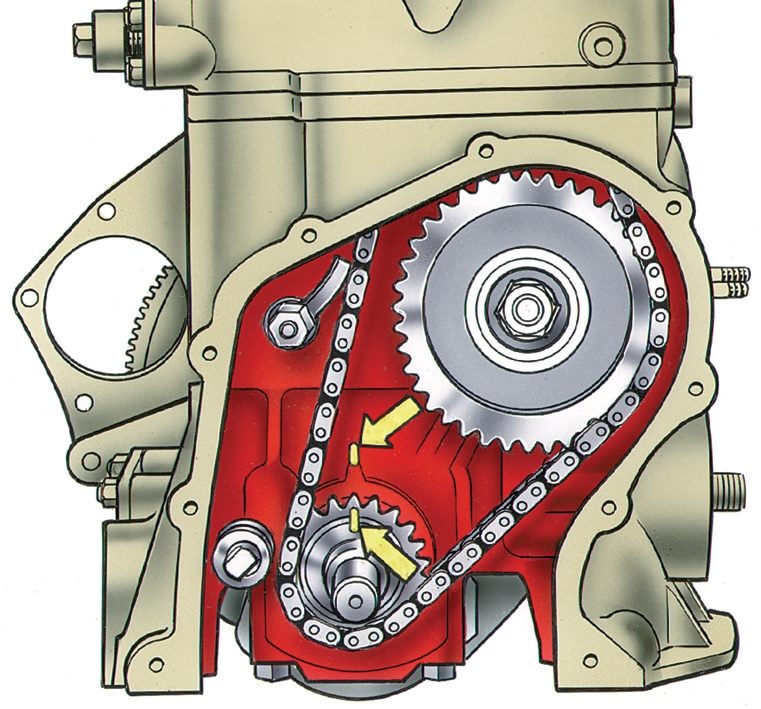

Рис. 3–17. Проверка совпадения установочной метки на звездочке коленчатого вала с меткой на блоке цилиндров

Поверните маховик так, чтобы метка на звездочке коленчатого вала совпала с меткой на блоке цилиндров (рис. 3–17).

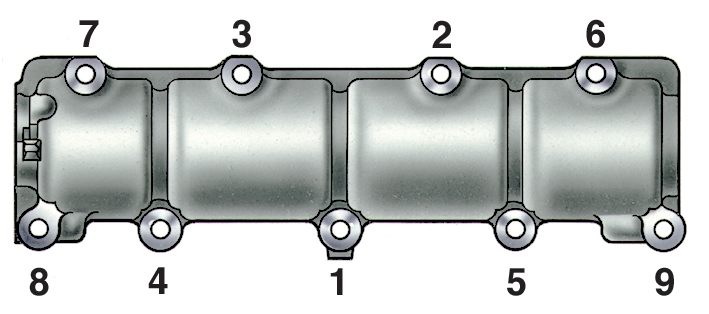

Рис. 3–18. Порядок затягивания гаек корпуса подшипников распределительного вала

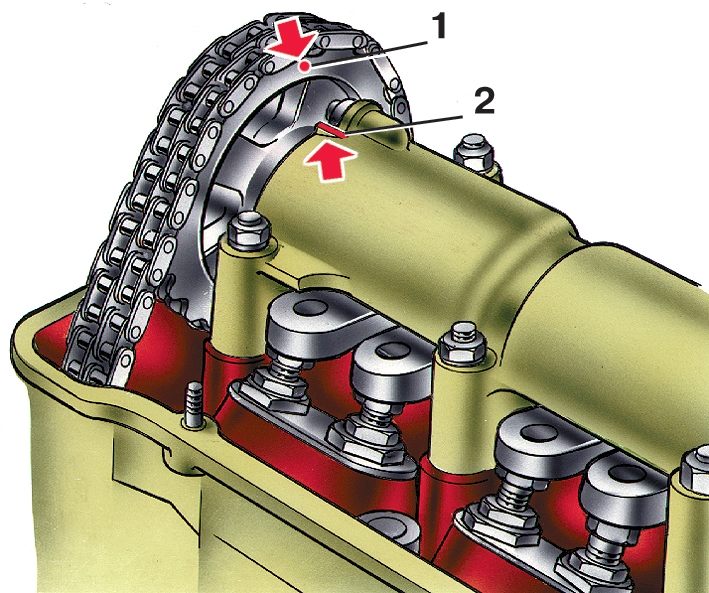

Рис. 3–19. Проверка совпадения установочной метки на звездочке распределительного вала с меткой на корпусе подшипников: 1 —метка на звездочке; 2 — метка на корпусе подшипников

Установите звездочку на распределительный вал, собранный с корпусом подшипников, и поверните вал так, чтобы метка на звездочке находилась против метки на корпусе подшипников (см. рис. 3–19). Снимите звездочку и, не изменяя положения вала, установите корпус подшипников на головку цилиндров и закрепите, затягивая гайки в определенной последовательности (рис. 3–18).

Установите на головке цилиндров успокоитель цепи.

Установите цепь привода распределительного вала в следующем порядке:

— наденьте цепь на звездочку распределительного вала и введите в полость привода, устанавливая звездочку так, чтобы метка на ней совпала с меткой на корпусе подшипников (рис. 3–19). Болт звездочки не затягивайте до упора;

— установите звездочку на валик привода масляного насоса, также не затягивая окончательно болт крепления;

— установите башмак натяжителя цепи и натяжитель, не затягивая колпачковую гайку, чтобы пружина натяжителя могла прижать башмак; заверните в блок цилиндров ограничительный палец цепи;

— поверните коленчатый вал на два оборота в направлении вращения, что обеспечит нужное натяжение цепи; проверьте совпадение меток на звездочках с метками на блоке цилиндров (см. рис. 3–17) и на корпусе подшипников (см. рис. 3–19);

— если метки совпадают, то заблокировав маховик фиксатором А.60330/R (см. рис. 3–10), окончательно затяните болты звездочек, колпачковую гайку натяжителя цепи и отогните стопорные шайбы болтов звездочек; если метки не совпадают, то повторите операции по установке цепи.

Отрегулируйте зазор между кулачками распределительного вала и рычагами привода клапанов.

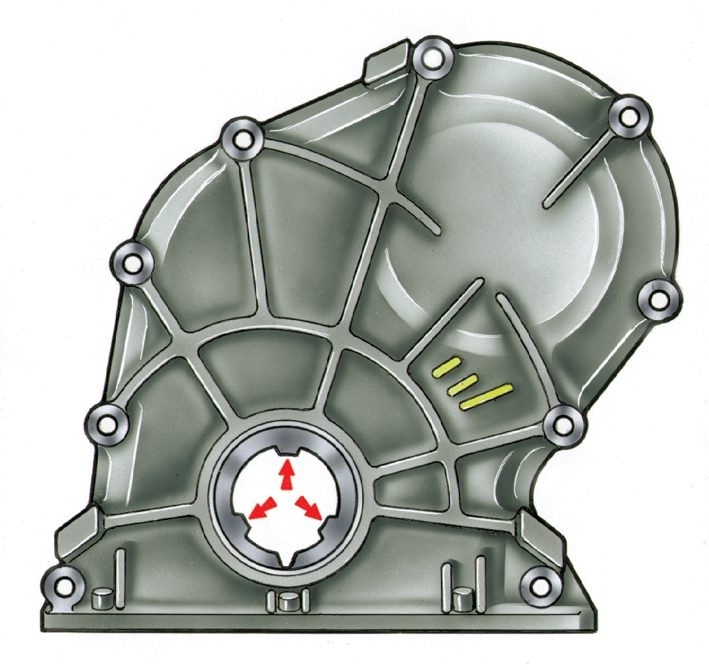

Рис. 3–20. Крышка привода распределительного вала. Стрелками показаны выступы для центрирования крышки относительно ступицы шкива коленчатого вала

Установите крышку привода распределительного вала (рис. 3–20) с прокладкой и сальником на блоке цилиндров, не затягивая окончательно болты и гайки крепления. Оправкой 41.7853.4010 отцентрируйте положение крышки относительно конца коленчатого вала и затяните окончательно гайки и болты ее крепления.

Установите шкив коленчатого вала и заверните гайку.

Смажьте моторным маслом уплотнительное кольцо масляного фильтра и установите фильтр, вручную привернув его к штуцеру на блоке цилиндров. Установите маслоотделитель вентиляции картера, крышку сапуна и закрепите фиксатор сливной трубки маслоотделителя.

Установите масляный насос и масляный картер с прокладкой.

Установите насос охлаждающей жидкости, кронштейн генератора и генератор. Наденьте ремень на шкивы и отрегулируйте его натяжение.

Установите на головке цилиндров подводящую трубку радиатора отопителя и выпускной патрубок. Прикрепите к насосу охлаждающей жидкости и выпускному коллектору отводящую трубку радиатора отопителя.

Установите датчики контрольных приборов.

Установите шестерню привода масляного насоса и распределителя зажигания. Установите распределитель зажигания и отрегулируйте момент зажигания. Заверните свечи зажигания, установите на них ключ 67.7812.9515 и затяните динамометрическим ключом.

Установите топливный насос в соответствии с указаниями главы "Система питания".

Установите карбюратор, присоедините к нему шланги и закройте его технологической заглушкой.

Установите крышку головки цилиндров с прокладкой и кронштейном топливопровода.

Залейте масло в горловину на крышке головки цилиндров.
