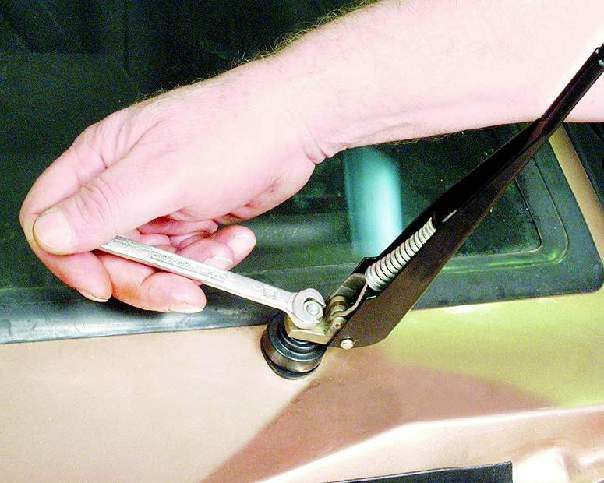

1. Поверните оба рычага щеток в вертикальное положение и
отверните гайки их крепления.
|

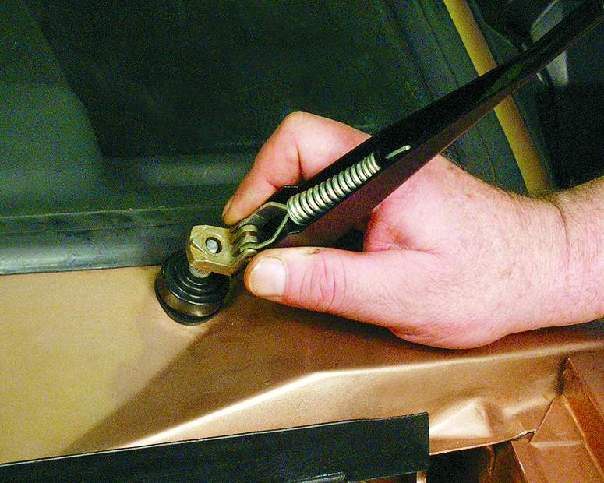

2. Снимите рычаги щеток с валиков механизма стеклоочистителя.
Если рычаг не удается снять рукой, отверните гайку крепления
рычага, не отворачивая ее до конца, чтобы не повредить резьбу. С
помощью плоскогубцев сдерните рычаг со шлицев валика, полностью
отверните гайку и снимите рычаг.
|
3. Снимите по одному защитному колпачку с обеих сторон.
|
|
|
|
|
|

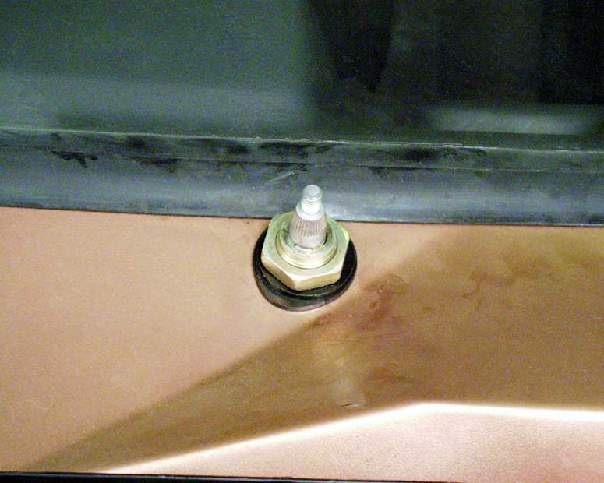

4. Отверните по одной гайке верхнего крепления кронштейна
с обеих сторон.
|

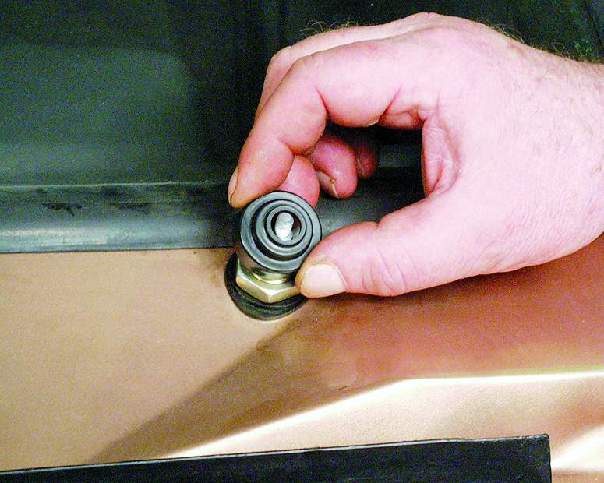

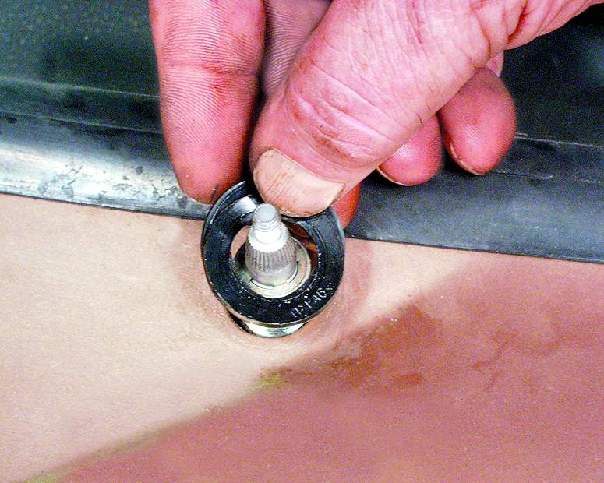

5. Снимите резиновые выравнивающие шайбы с обеих сторон.
|

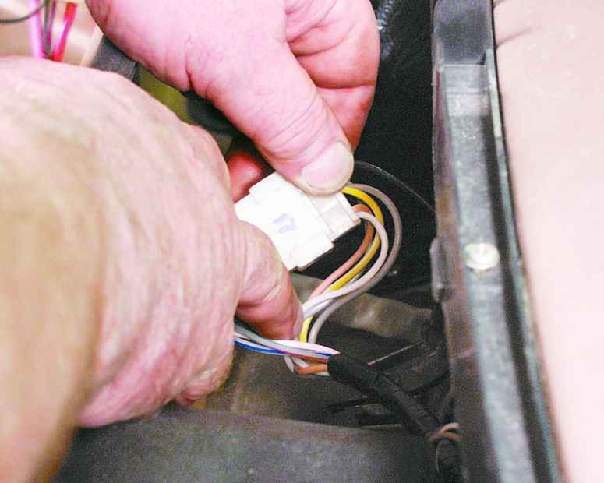

6. Откройте капот и отсоедините колодку с проводами от колодки
жгута. Затем сместите вентилятор отопителя вправо по отсеку перед
ветровым стеклом (см. подраздел 9.5.2.),
иначе он будет мешать вынуть стеклоочиститель.
|
|
|
|
|
|

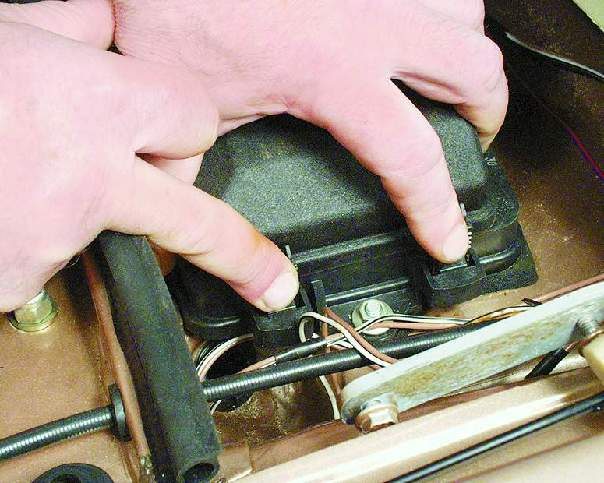

7. Снимите крышку блока реле и предохранителей.
|

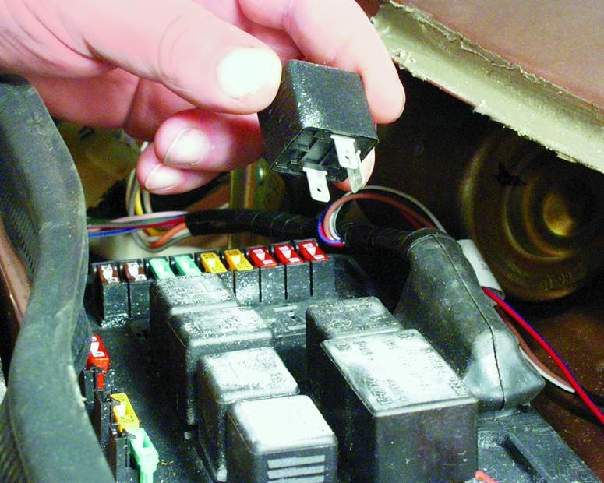

8. Выньте все реле из блока: они будут мешать снятию стеклоочистителя.
|

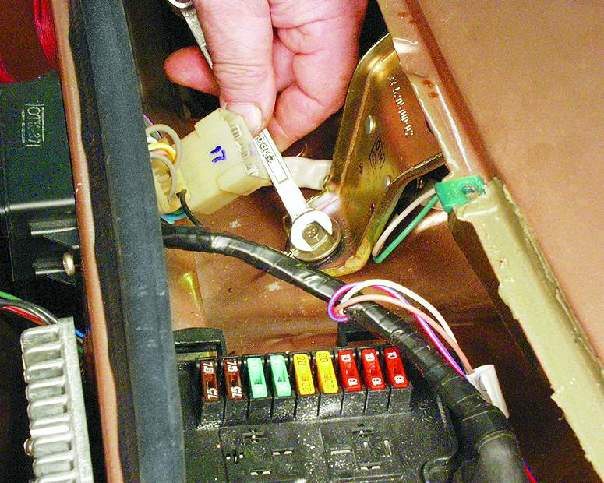

9. Отверните болт нижнего крепления кронштейна стеклоочистителя.
|
|
|
|
|
|

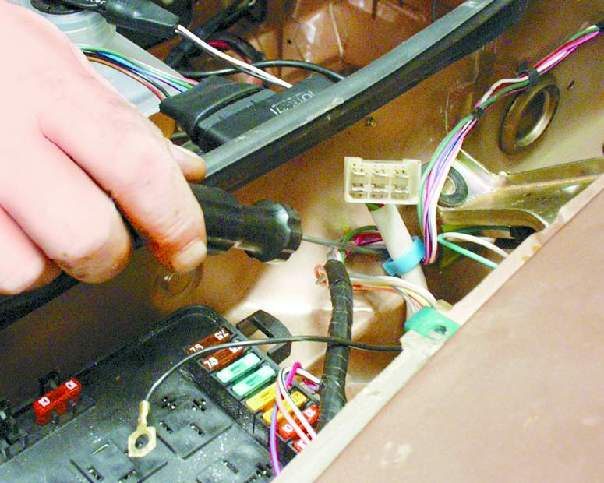

10. Сожмите пластмассовый держатель проводов и выньте его
из отверстия в кузове.
|

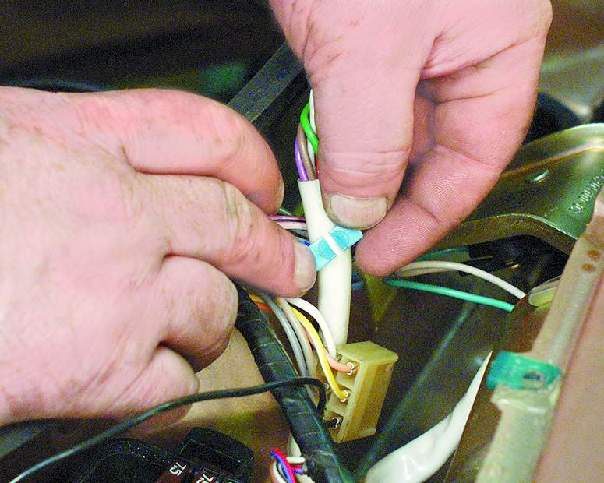

11. Снимите держатель с проводов, чтобы не потерять его.
|
12. Выведите валики механизма стеклоочистителя из отверстий
в кузове.
|
|
|

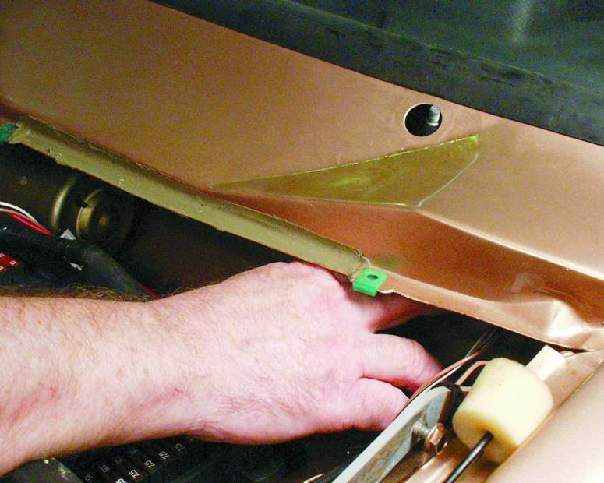

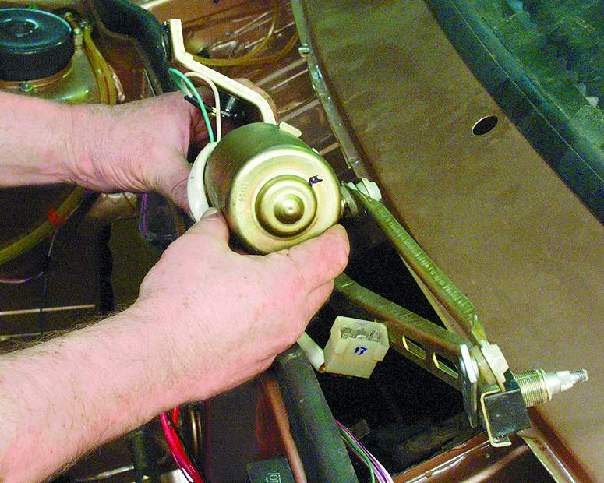

13. Сдвиньте стекоочиститель так,
чтобы его двигатель оказался в широкой части отсека перед ветровым
стеклом (место установки вентилятора отопителя). Повернув стеклоочиститель,
выведите его двигатель из отсека. Сдвиньте стеклоочиститель в сторону
блока реле и предохранителей и выньте его из отсека. |
