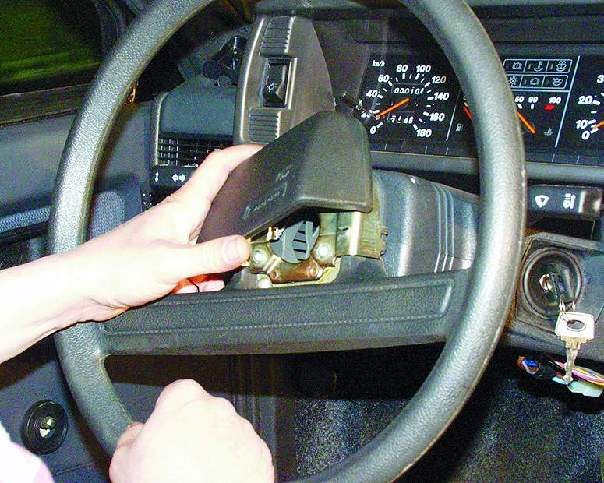

1. Снимите декоративную накладку рулевого колеса.
|

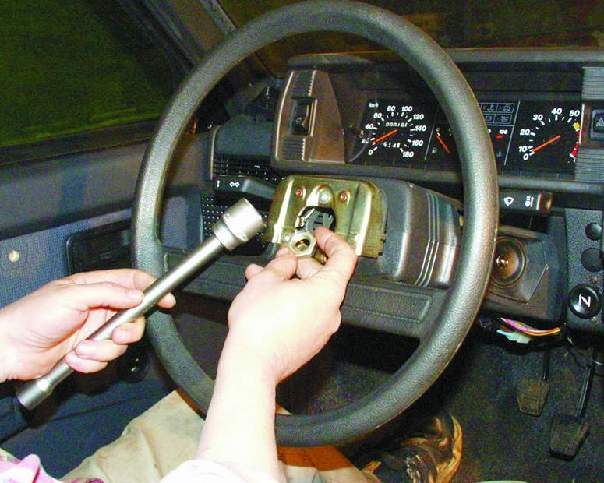

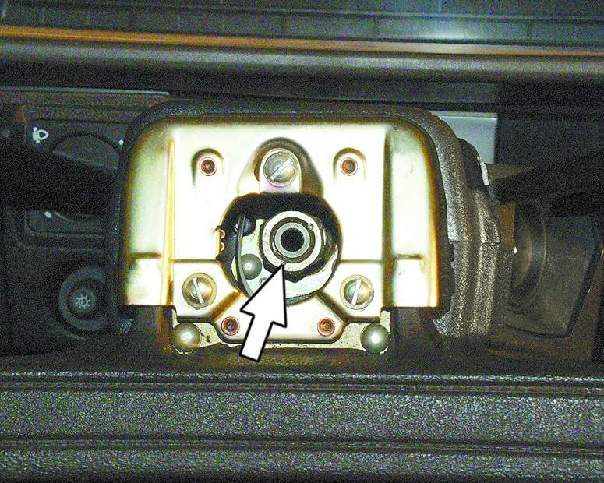

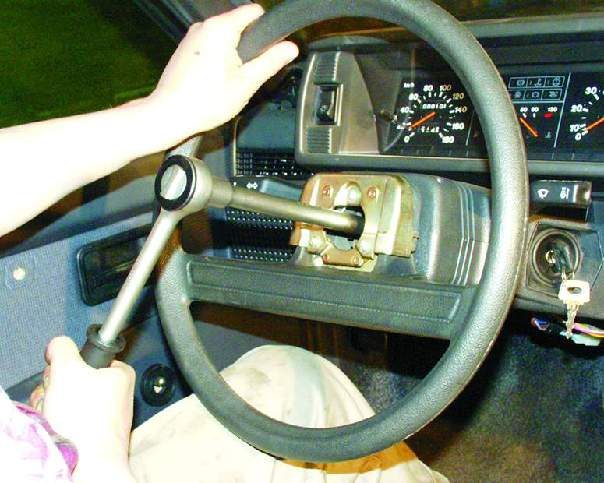

2. Отверните гайку крепления рулевого колеса так, чтобы
торец гайки был заподлицо с торцом вала рулевой колонки.
|
Рулевое колесо очень плотно сидит на шлицах
вала, поэтому не отворачивайте сразу гайку крепления колеса: при резком
ударе рулевое колесо, соскочив со шлицев, может нанести травму. Промаркируйте
положение рулевого колеса относительно вала. |
|
|
|
|
|

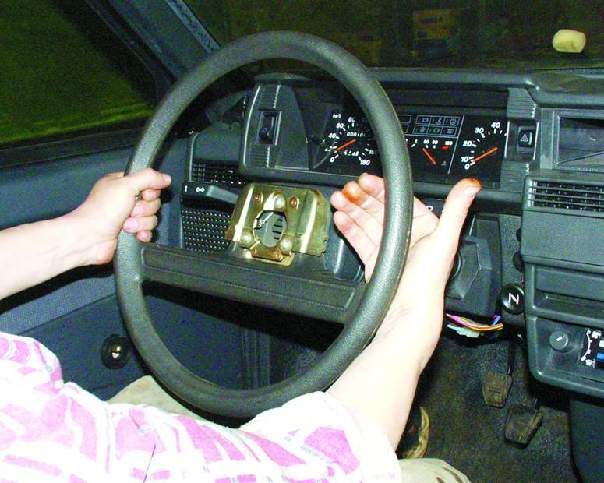

3. Резкими ударами руки сбейте рулевое колесо со шлицев
рулевого вала
|
4. Окончательно отверните гайку и снимите рулевое колесо.
|

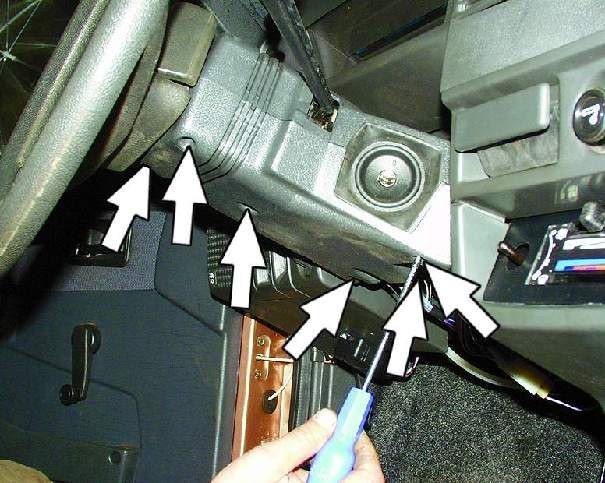

5. Отверните шесть винтов крепления нижнего кожуха рулевой
колонки.
|
|
|
|
|
|

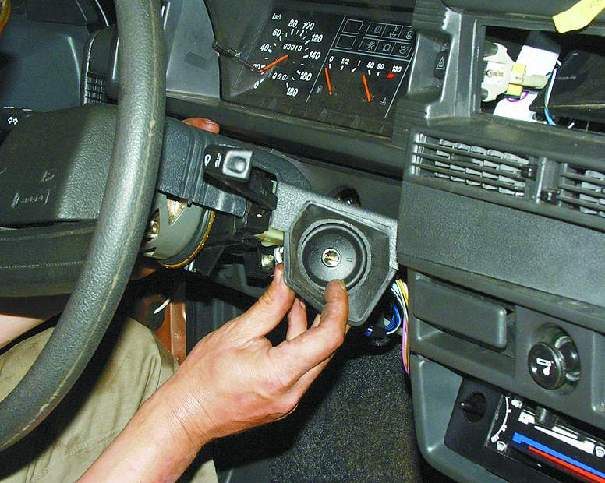

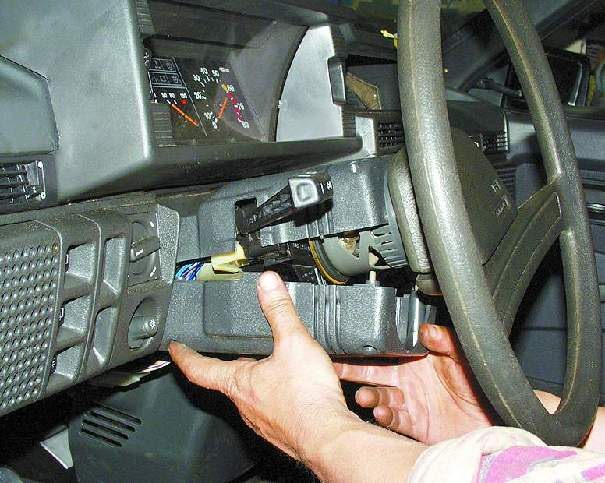

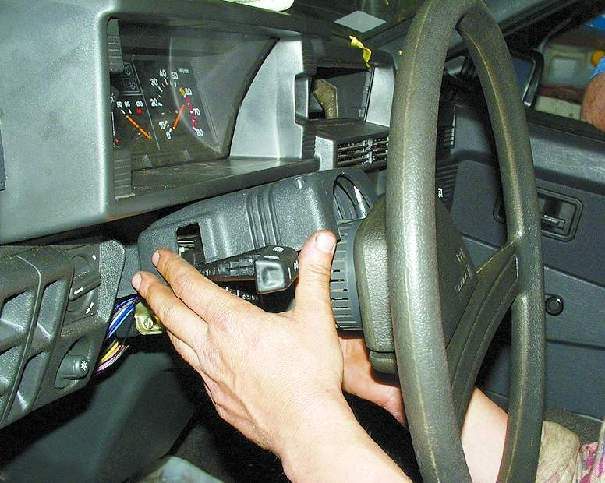

6. Снимите нижний кожух рулевой колонки и облицовку выключателя
зажигания.
|
7. Снимите верхний хожух рулевой колонки.
|

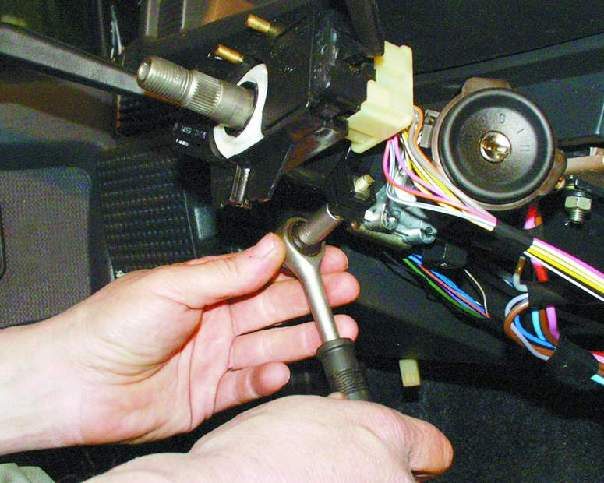

8. Ослабьте затяжку болта крепления основания подрулевых
переключателей.
|
|
|
|
|
|

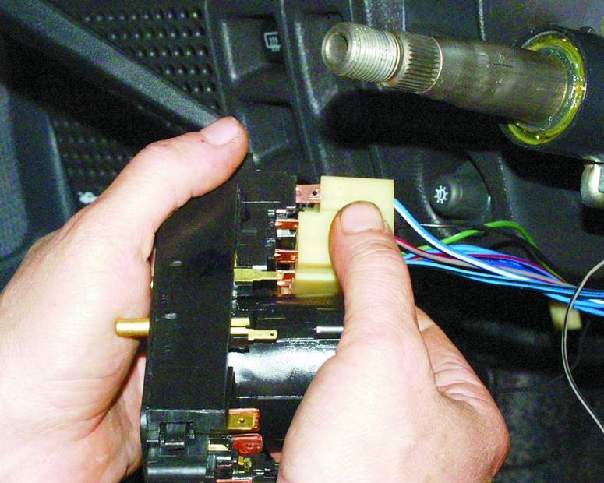

9. Снимите основание с вала и отсоедините две колодки с
проводами от контактов звукового сигнала.
|

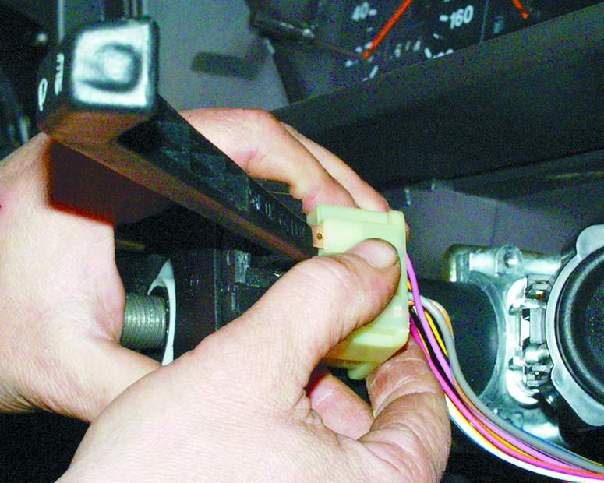

10. Отсоедините колодку с проводами от рычага переключателя
стеклоочистителей и омывателя.
|

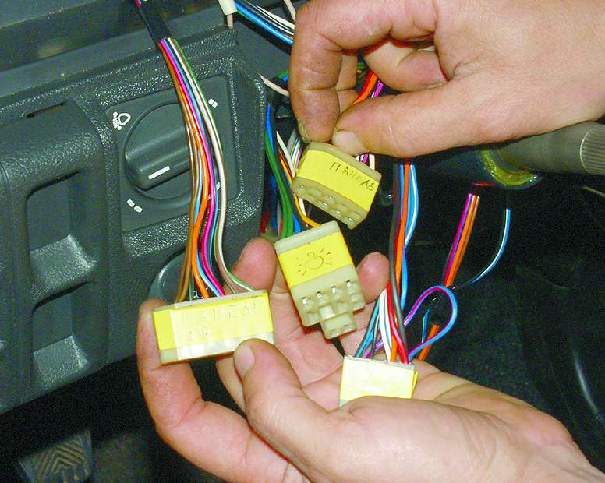

При отсоединении колодок с проводами рекомендуем
их промаркировать. Это позволит избежать путаницы при сборке и сэкономит
ваше время. |
|
|
|
|
|

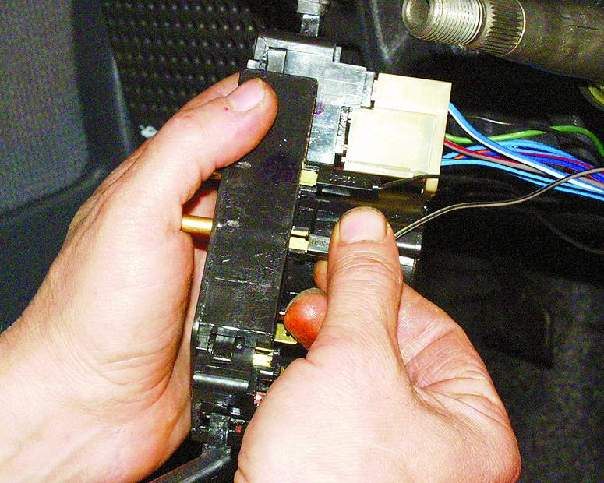

11. Отсоедините колодку с проводами от рычага переключателя
указателей поворота и света фар.
|
12. Вытяните на себя ручку воздушной заслонки карбюратора

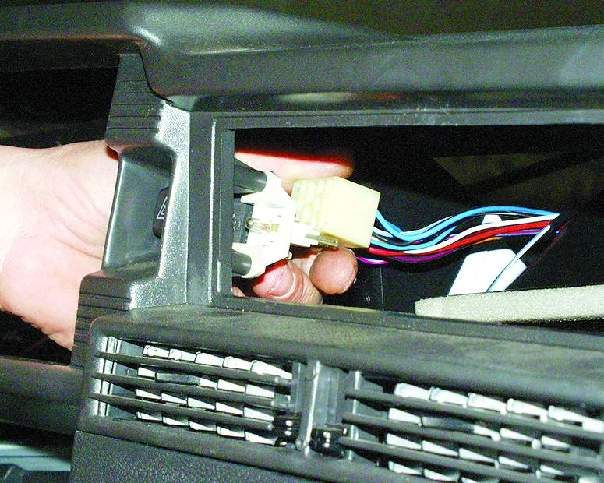

(подсос) так, чтобы появилась тяга, и снимите с нее ручку.
|

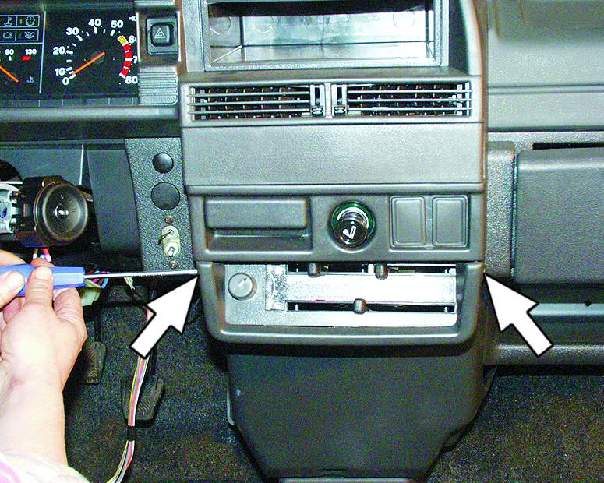

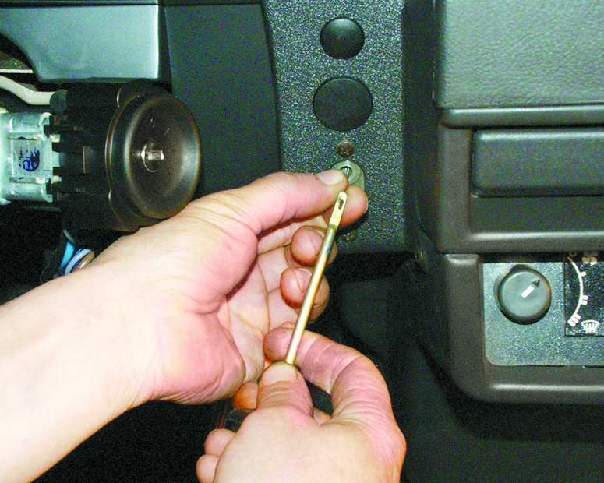

13. Выверните два винта крепления накладки консоли панели
приборов.
|
|
|
|
|
|

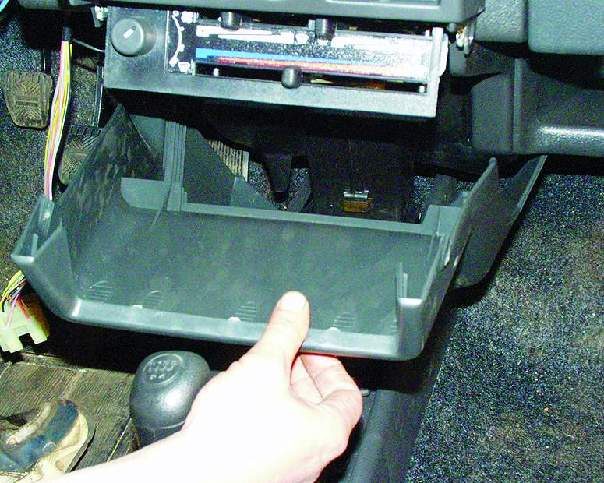

14. Снимите накладку с консоли.
|

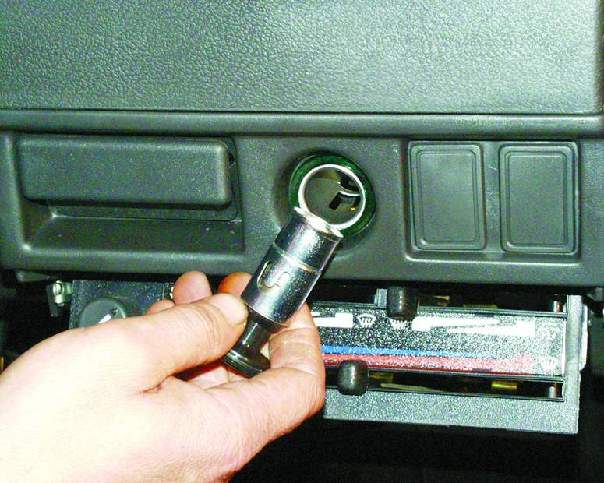

15. Выньте патрон прикуривателя из гнезда.
|

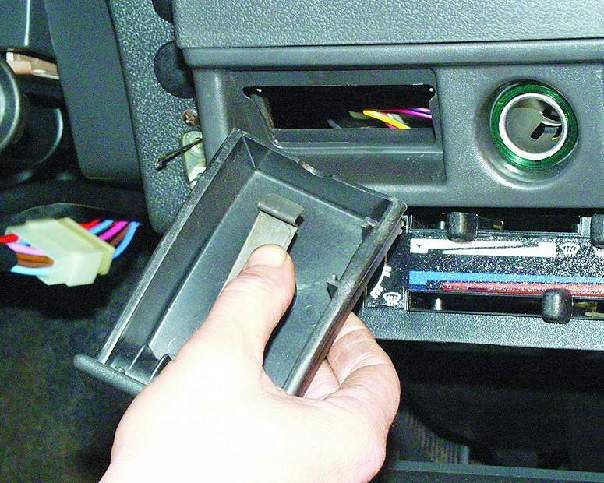

16. Выньте пепельницу из гнезда, нажав на пластину для гашения
сигарет.
|
|
|
|
|
|
17. Снимите ручку переключателя вентилятора отопителя.
|
18. Снимите три ручки управления отопителем, подцепляя их
отверткой.
|

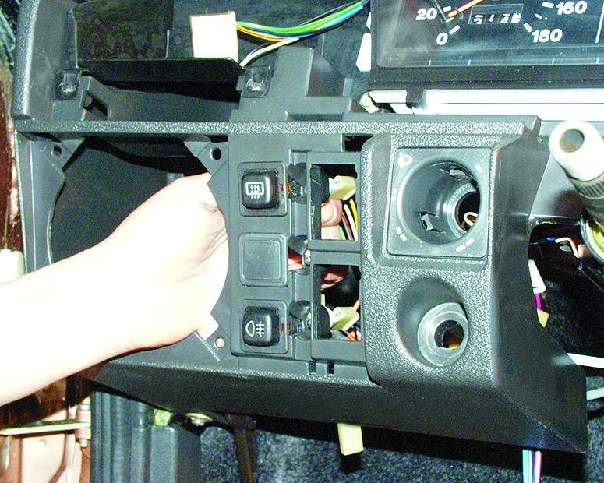

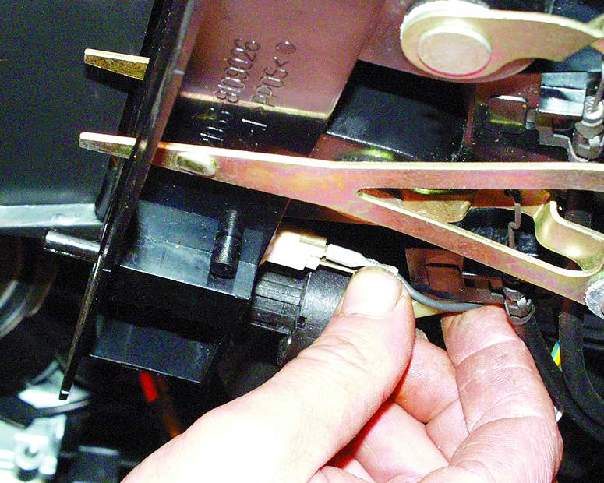

19. Отсоедините колодку с проводами от переключателя вентилятора
отопителя под панелью управления отопителем.
|
|
|
|
|
|

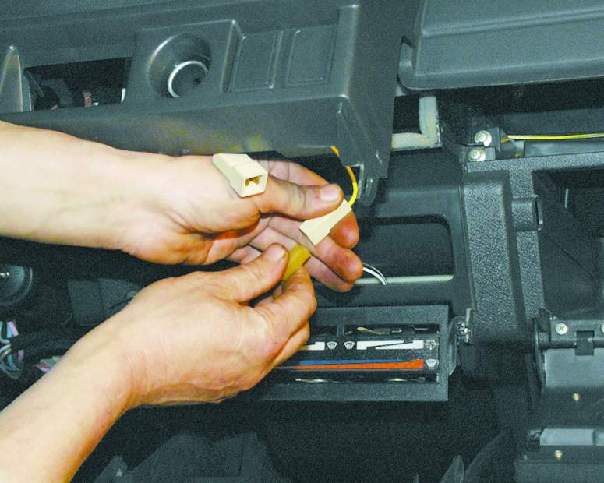

20. Отсоедините два провода от контактов лампы подсветки

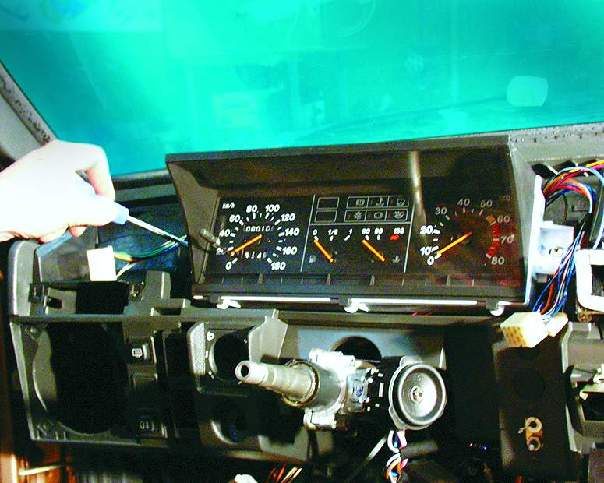

панели управления отопителем.
|

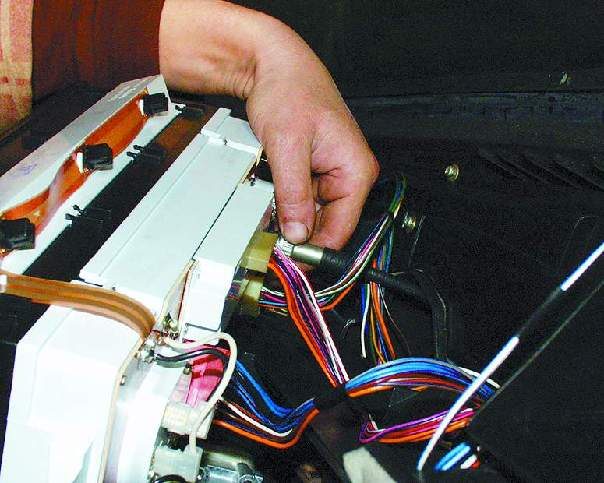

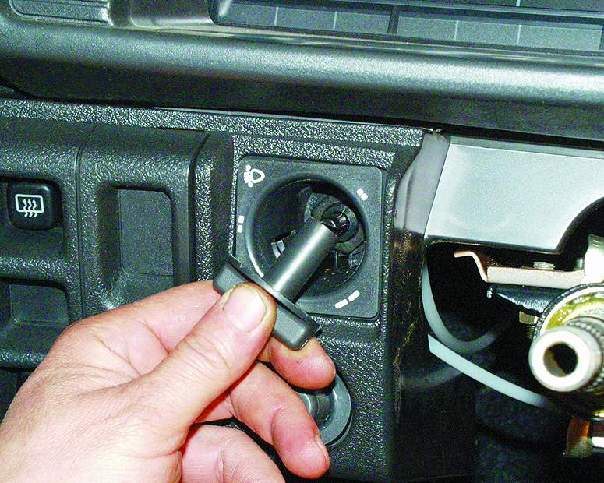

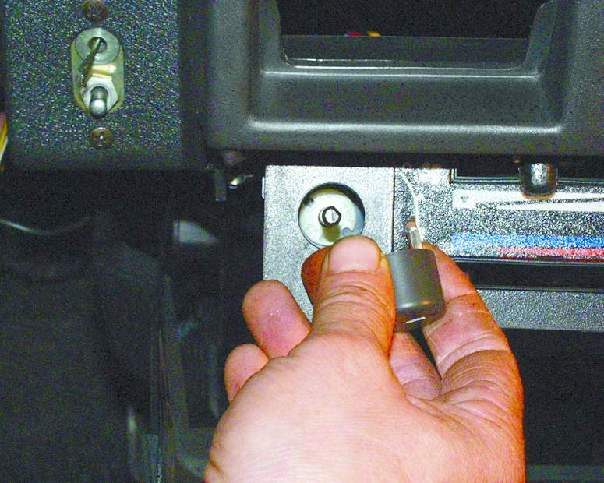

21. Снимите ручку гидрокорректора света фар, потянув ее
на себя.
|

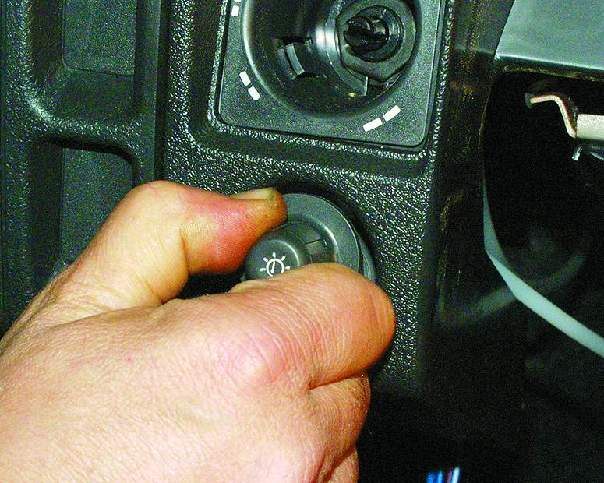

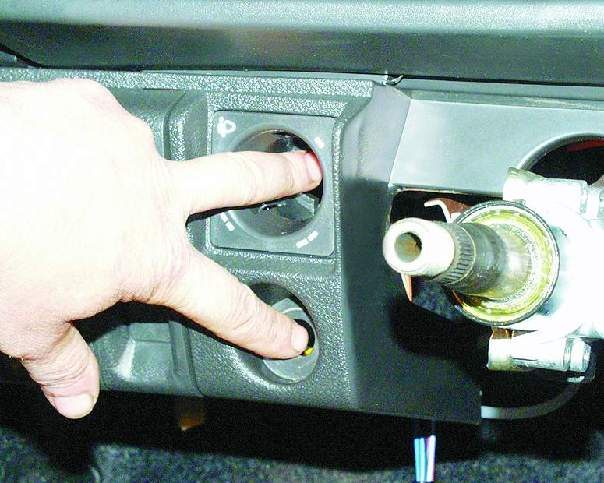

22. Снимите ручку выключателя освещения комбинации приборов.
|
|
|
|
|
|

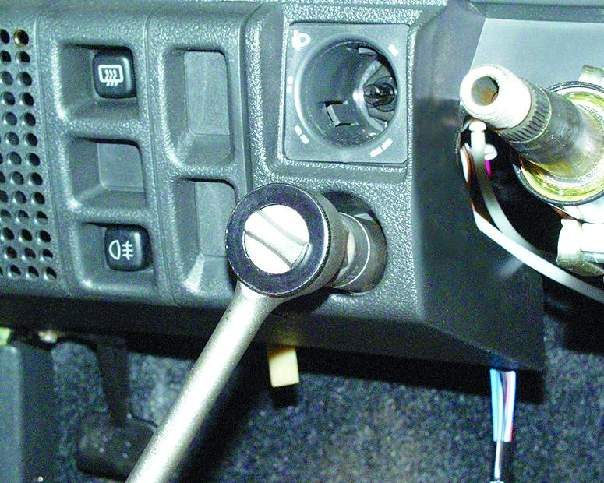

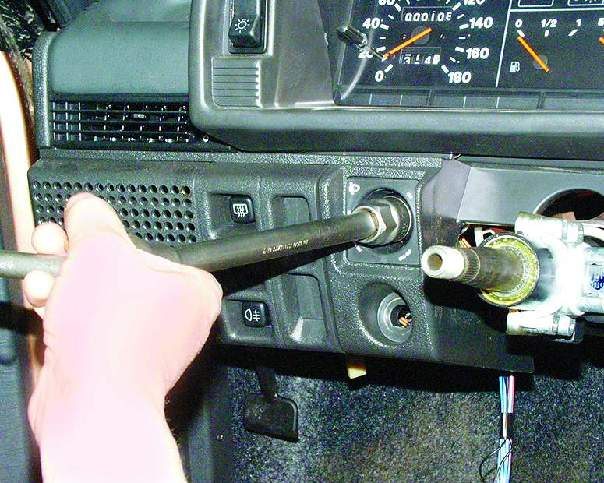

23. Отверните гайку крепления выключателя освещения комбинации

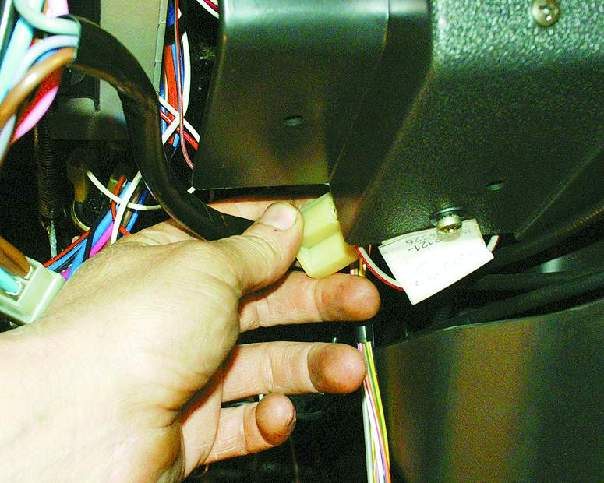

приборов.
|
24. Отверните гайку крепления гидрокорректора света фар.
|
25. Протолкните внутрь панели выключатель освещения комбинации
приборов и гидрокорректор света фар.
|
|
|
|
|
|

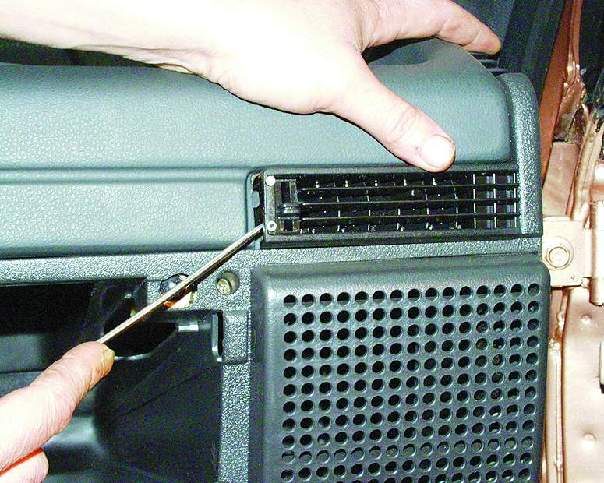

26. Снимите боковые сопла с обеих сторон панели приборов

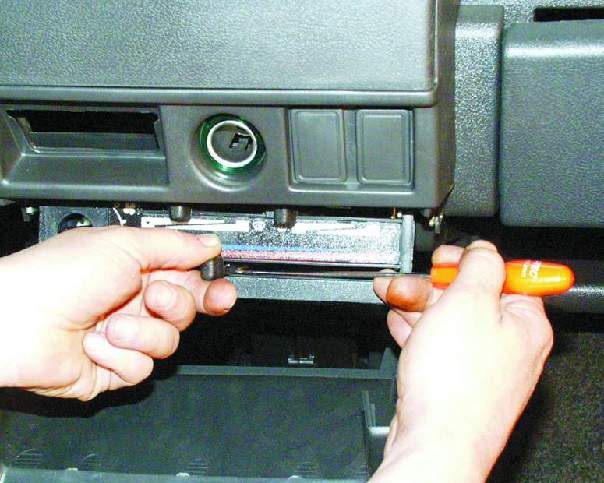

с помощью отвертки.
|
27. Отверните по одному винту крепления накладки с обеих
сторон панели приборов.
|
28. Подцепите отверткой и выньте из панели переключатель
наружного освещения.
|
|
|
|
|
|

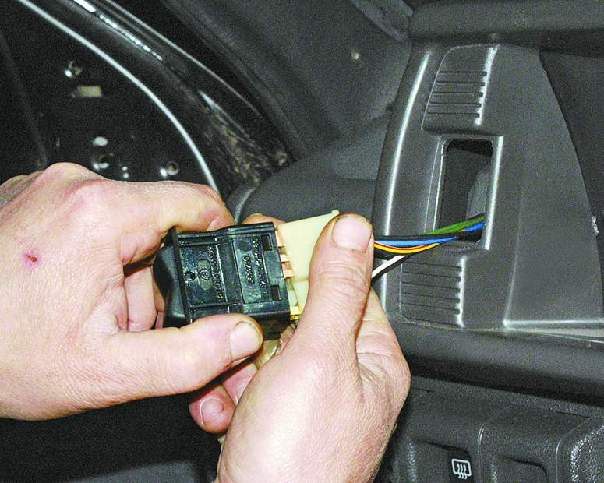

29. Отсоедините от переключателя наружного освещения колодку
с проводами. Протолкните колодку внутрь панели приборов.
|

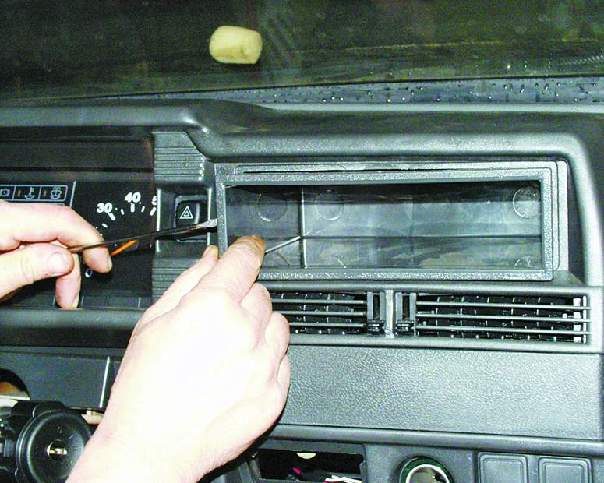

30. Подцепите отверткой и выньте гнездо для радиоаппаратуры.
Если на автомобиль установлена радиоаппаратура, предварительно снимите
ее.
|
Радиоаппаратуру снимайте в соответствии
с инструкциями завода-изготовителя. |
|
|
|
|
|
31. Отверните винт крепления накладки панели приборов.
|
32. Вставьте две отвертки, чтобы отогнуть пластмассовые
защелки.
|

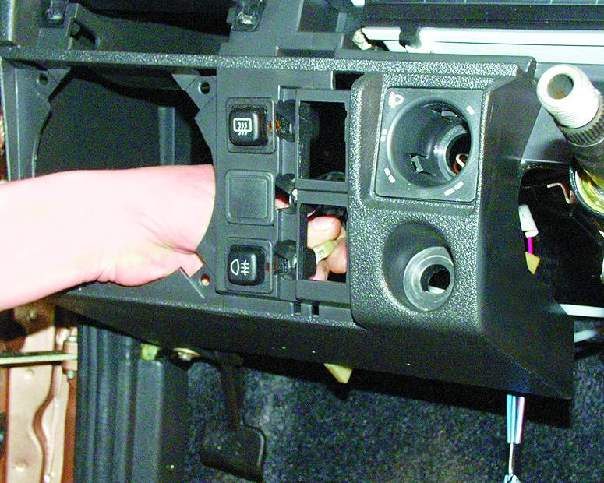

33. Приподнимите накладку панели приборов.
|
|
|
|
|
|
34. Отсоедините колодку с проводами от колодки прикуривателя.
|
35. Отсоедините колодку с проводами от колодки подсветки
прикуривателя.
|

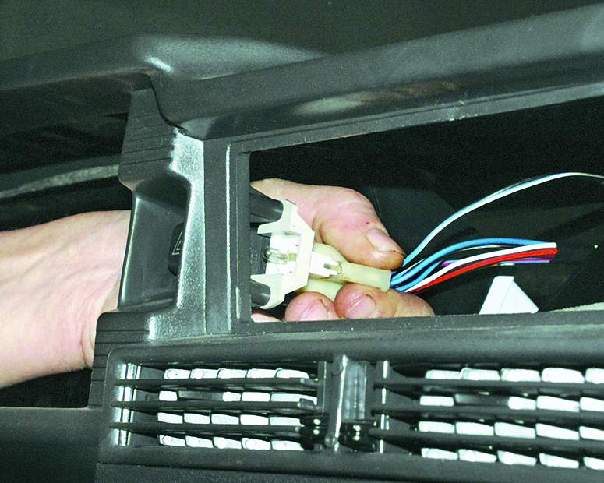

36. Отсоедините колодку с проводами от лампы подсветки выключателя
аварийной сигнализации.
|
|
|
|
|
|
37. Отсоедините колодку с проводами от выключателя аварийной
сигнализации и окончательно снимите накладку панели приборов.
|

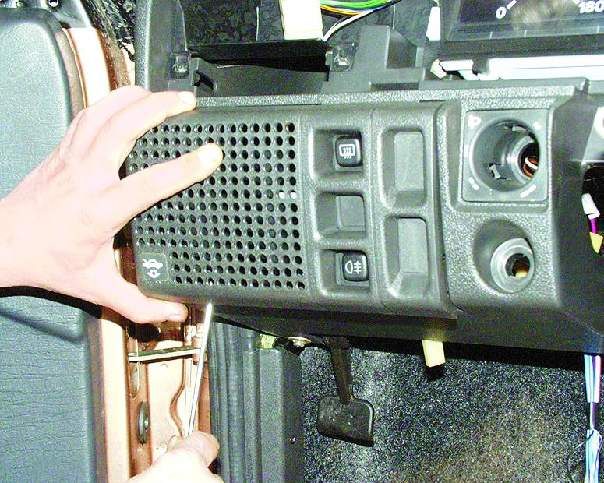

38. Аккуратно отожмите вниз и снимите облицовку громкоговорителя
с левой стороны панели приборов. Будьте осторожны – защелки легко
отламываются.
|
39. Отсоедините колодку с проводами от выключателя обогрева
стекла двери задка.
|
|
|
|
|
|
40. Снимите колодку с выключателя задних противотуманных
фонарей.
|

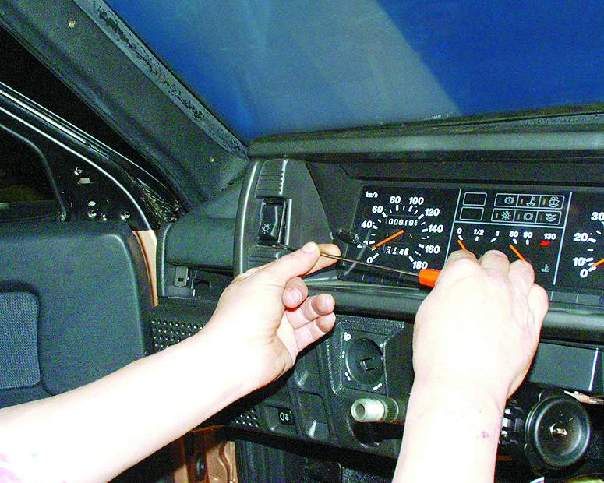

41. Отверните два винта крепления комбинации приборов.
|

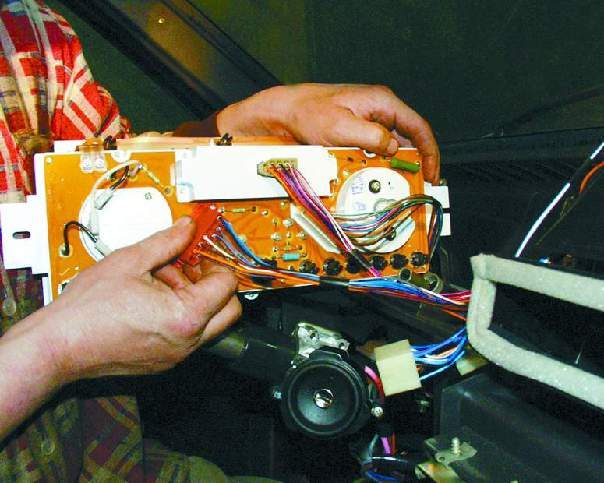

42. Выньте комбинацию приборов из панели, отверните гайку
крепления и отсоедините трос от спидометра.
|
|
Предупреждение
Разъедините колодки с проводами дополнительного оборудования, если
оно установлено на вашем автомобиле.
|
|
|
| |

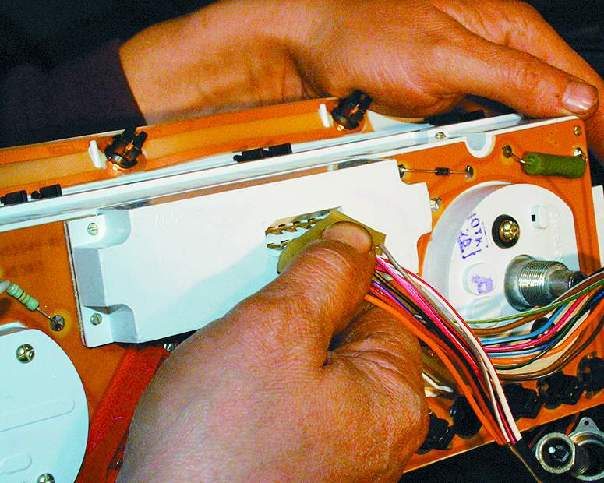

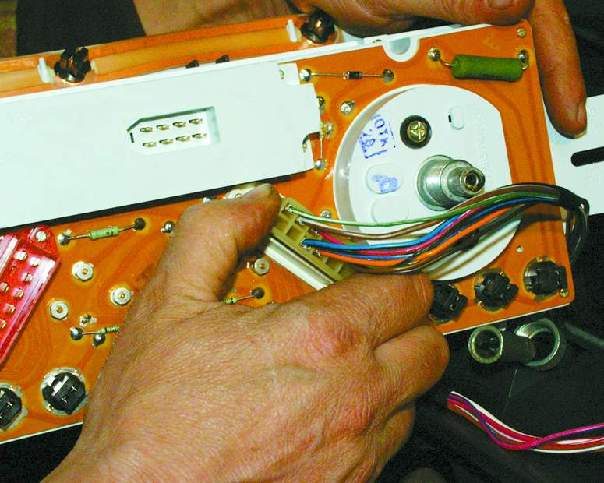

43. Отсоедините красную колодку с проводами от комбинации
приборов.
|
44. Отсоедините колодку с проводами от бортовой системы
контроля.
|
|
|
|
|
|
45. Отсоедините белую колодку с проводами от комбинации
приборов.
|

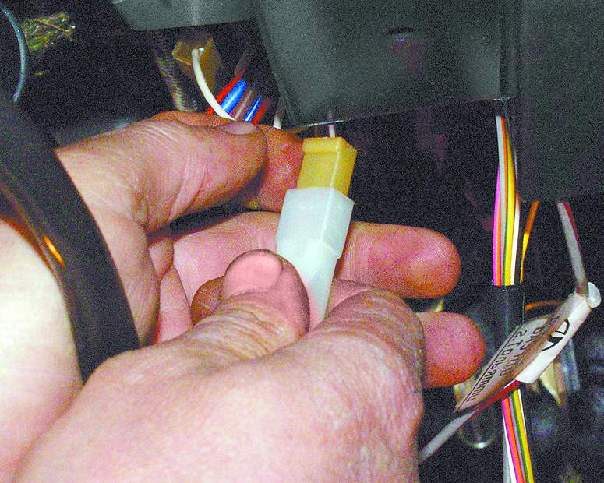

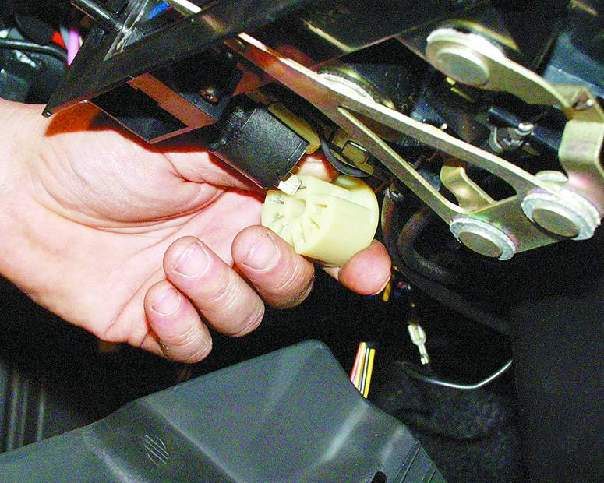

46. Отсоедините колодку выключателя зажигания с проводами
от реле зажигания.
|

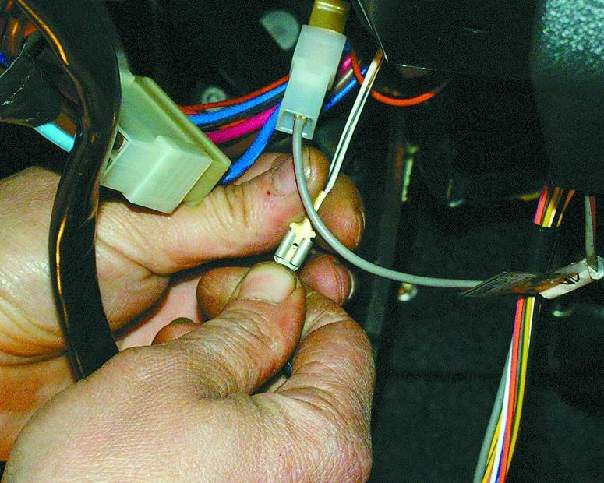

47. Отсоедините провод “массы” реле зажигания.
|
|
|
|
|
|

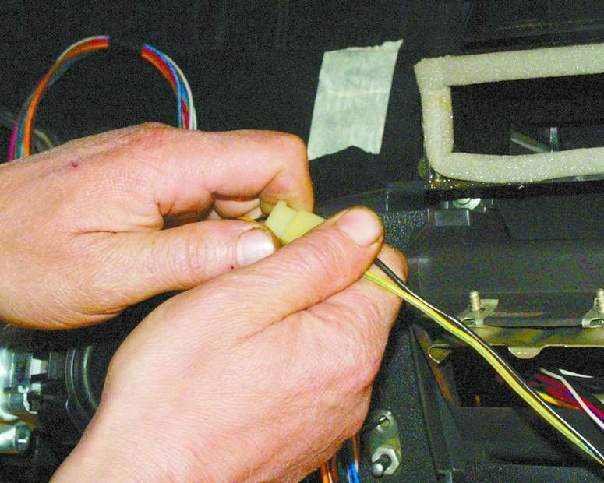

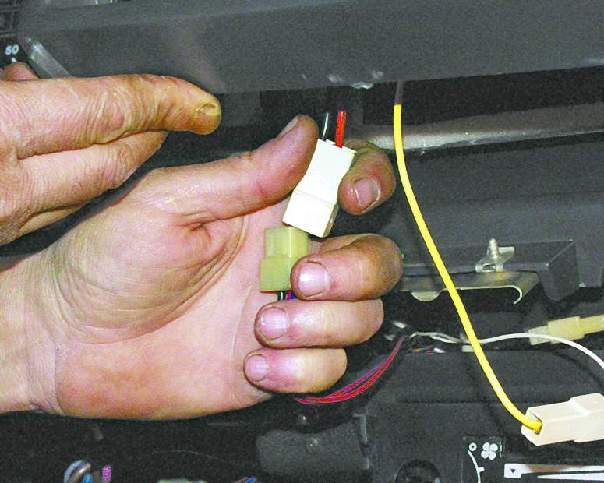

48. Отсоедините колодку с проводами контрольной лампы открытия
воздушной заслонки.
|

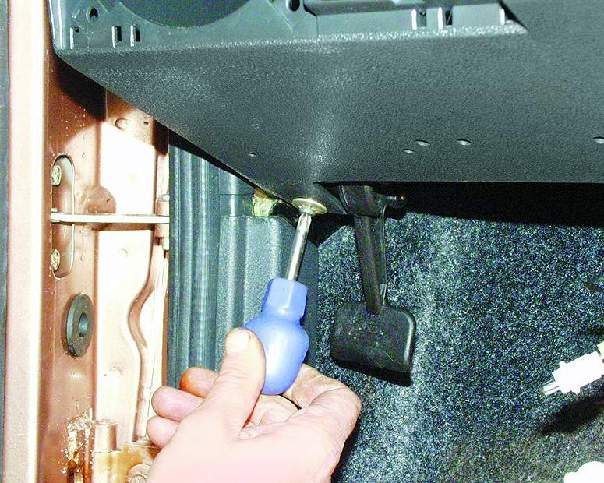

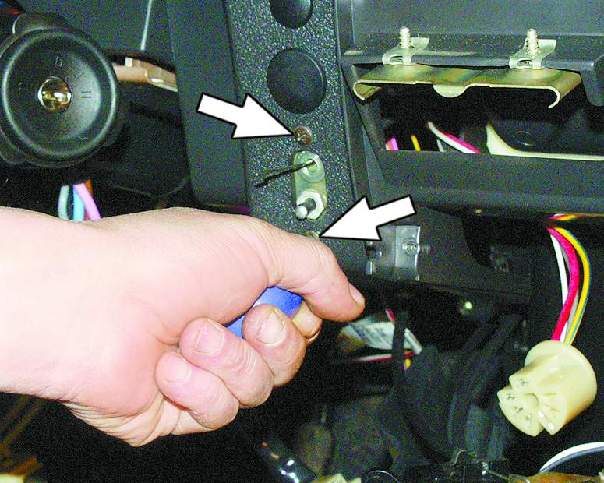

49. Отверните по одному винту нижнего крепления панели приборов
с обеих ее сторон.
|
50. Отсоедините колодку с проводами лампы подсветки вещевого
ящика.
|
|
|
|
|
|

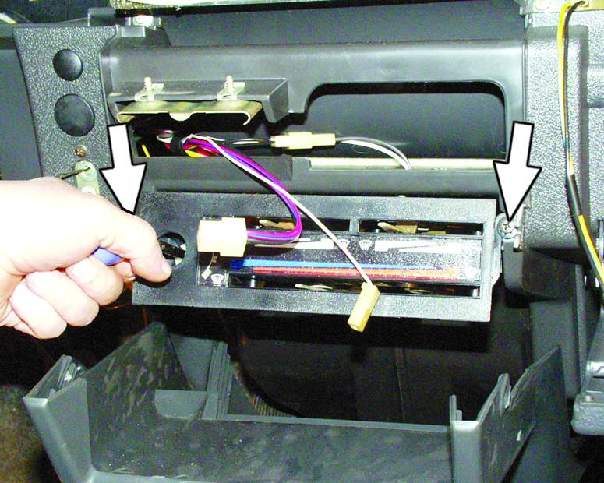

51. Отверните два винта крепления и опустите вниз панель
управления отопителем.
|

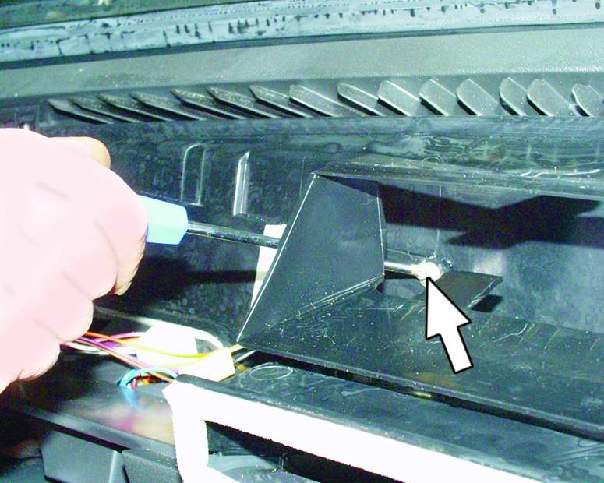

52. Отверните два винта крепления направляющей тяги воздушной
заслонки к панели приборов.
|

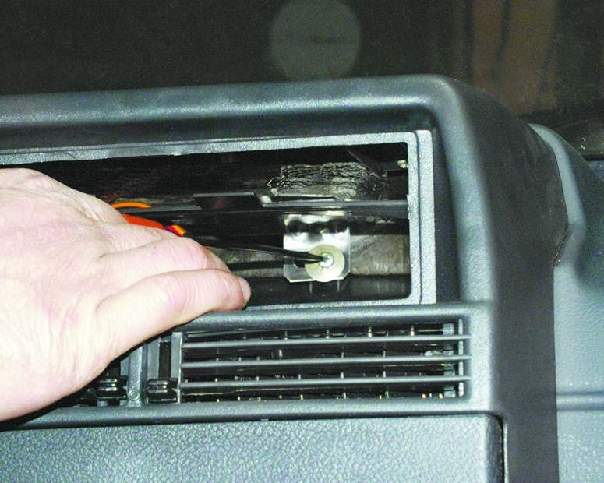

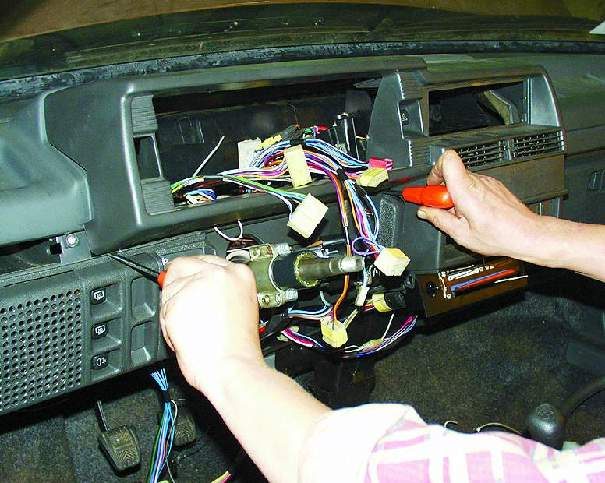

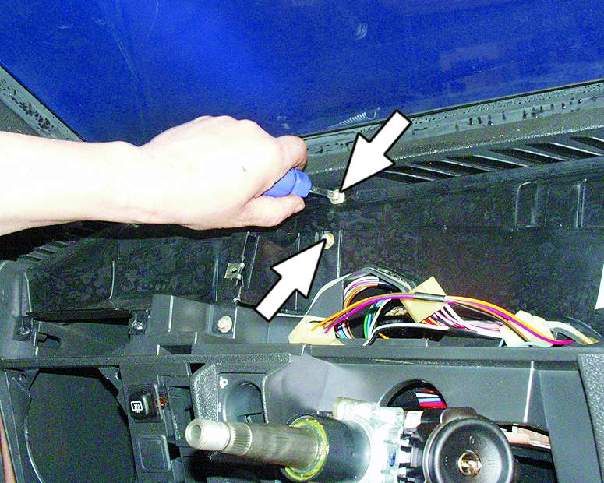

53. Отверните по два винта верхнего крепления панели приборов
с обеих ее сторон.
|
|
|
|
|
|

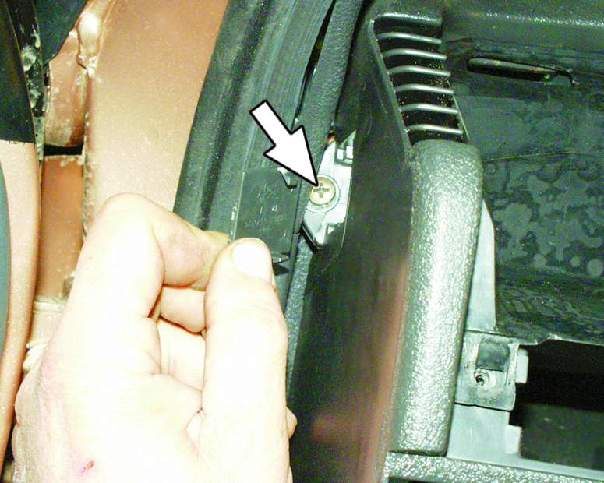

54. Подцепите отверткой и выньте по одной заглушке с обеих

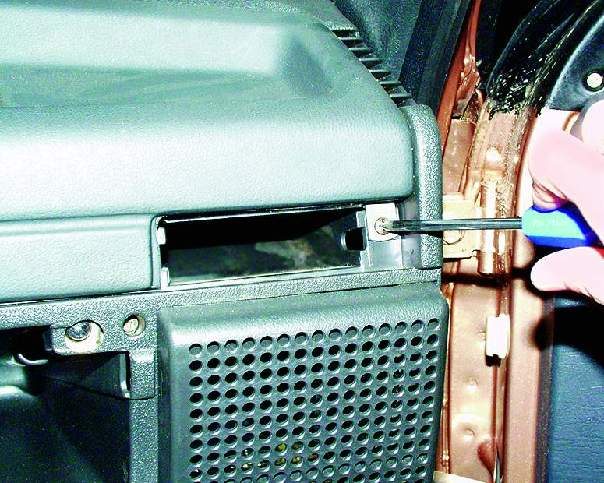

сторон панели приборов. Отверните по одному винту бокового крепления
панели приборов с обеих сторон панели.
|
55. Отверните винт центрального крепления панели приборов.
|

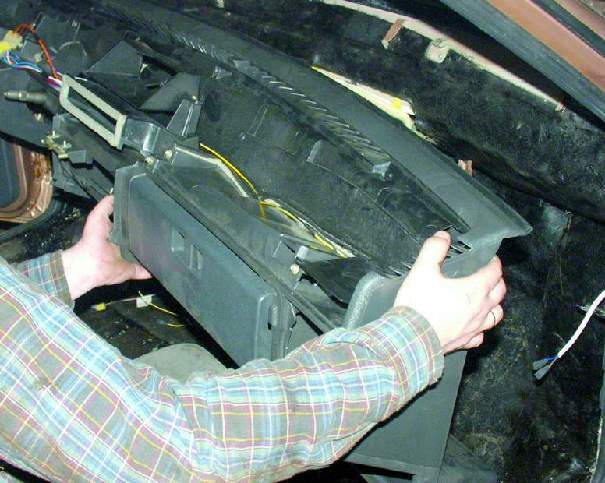

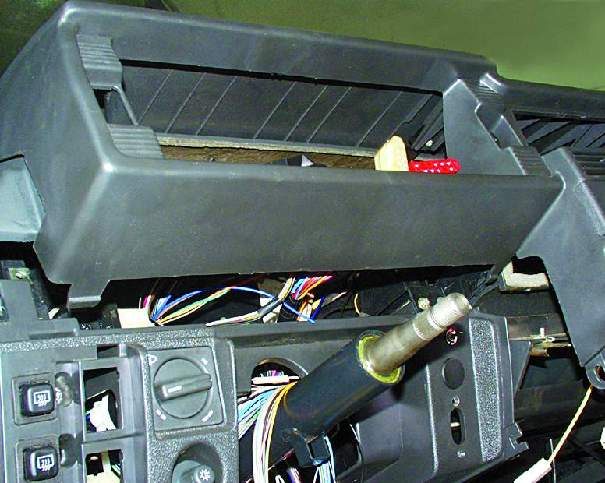

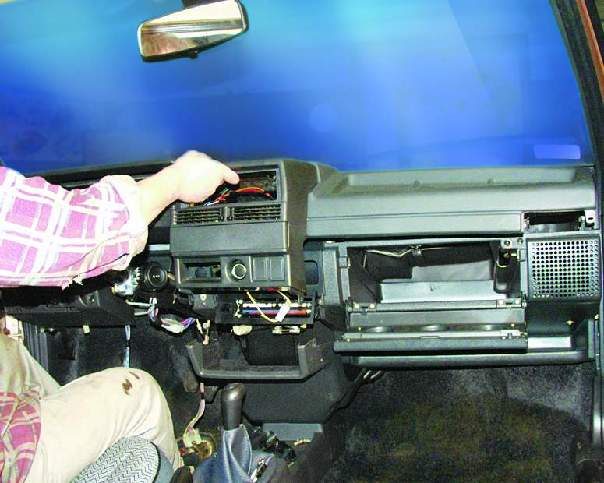

56. Снимите панель приборов.
|
