12.34. Наружная ручка открытия двери

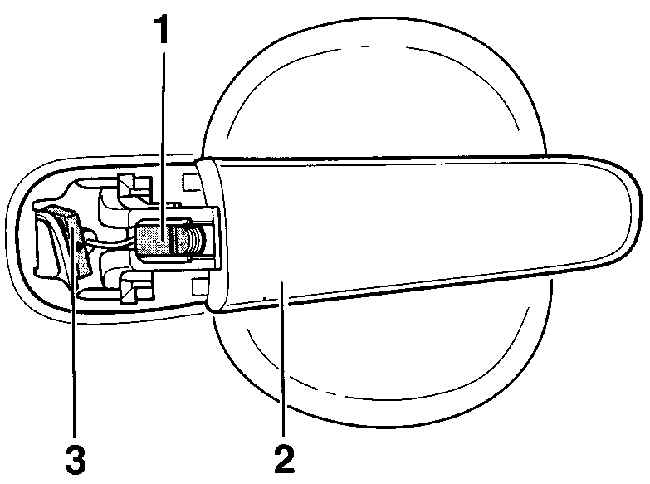

Элементы крепления наружной ручки открытия двери

1 – фиксатор,
2 – ручка,
3 – рычаг управления замка двери

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите корпус цилиндра замка передней двери.

2. Освободите фиксатор (1) ручки открытия двери.

3. Незначительно перемещая наружную ручку открытия двери, снимите ее с двери.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. При необходимости, перемещая в стороны, установите наружную ручку открытия двери на дверь.

2. Прижмите ручку открытия двери к двери и, пропустив фиксатор (1) в паз двери закрепите его на ручке открытия двери.

3. При установке фиксатора (1) не перемещайте рычаг управления замком (3).

4. Установите на дверь корпус цилиндра замка.
