12.20. Блок управления механизмами двери

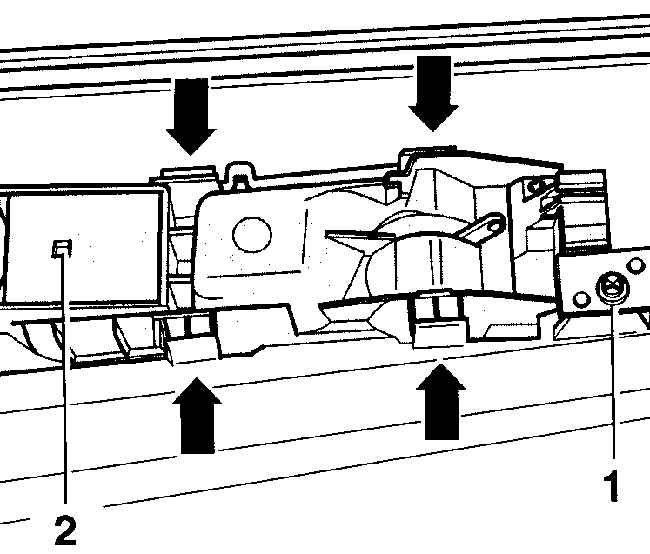

Блок управления механизмами двери

1 – винт крепления блока,
2 – переключатель стеклоподъемников

Стрелки – фиксатор блока управления.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите обивку двери.

2. Отвинтите винт, крепящий блок управления механизмами двери, см. рис. Блок управления механизмами двери.

3. Извлеките из блока управления переключатель стеклоподъемников.

4. Нажмите фиксаторы и извлеките блок управления механизмами двери из обивки двери.

Установка

Установка производится в последовательности, обратной снятию.
