12.5.1. Замена шаровых опор

Прежде чем переходить к замене шарового шарнира, его необходимо тщательно проверить (см. подразд. 12.5.4).
При проведении работ по замене шарнира следует отвернуть гайку приводного вала. Так как масса автомобиля не должна приходиться на незакрепленный подшипник колеса, то гайку надо отворачивать после установки автомобиля на опоры.
Для замены шарнира следует выполнить следующие операции:
- ослабить гайки колеса и приподнять автомобиль;
- ослабить 12-гранную гайку вала привода и отделить вал от ступицы колеса (см. разд. 8);
- отсоединить болты крепления фланца вала привода от коробки передач и вынуть вал;
- пометить первоначальное положение головок трех указанных на рис. 262 болтов и вывернуть болты;

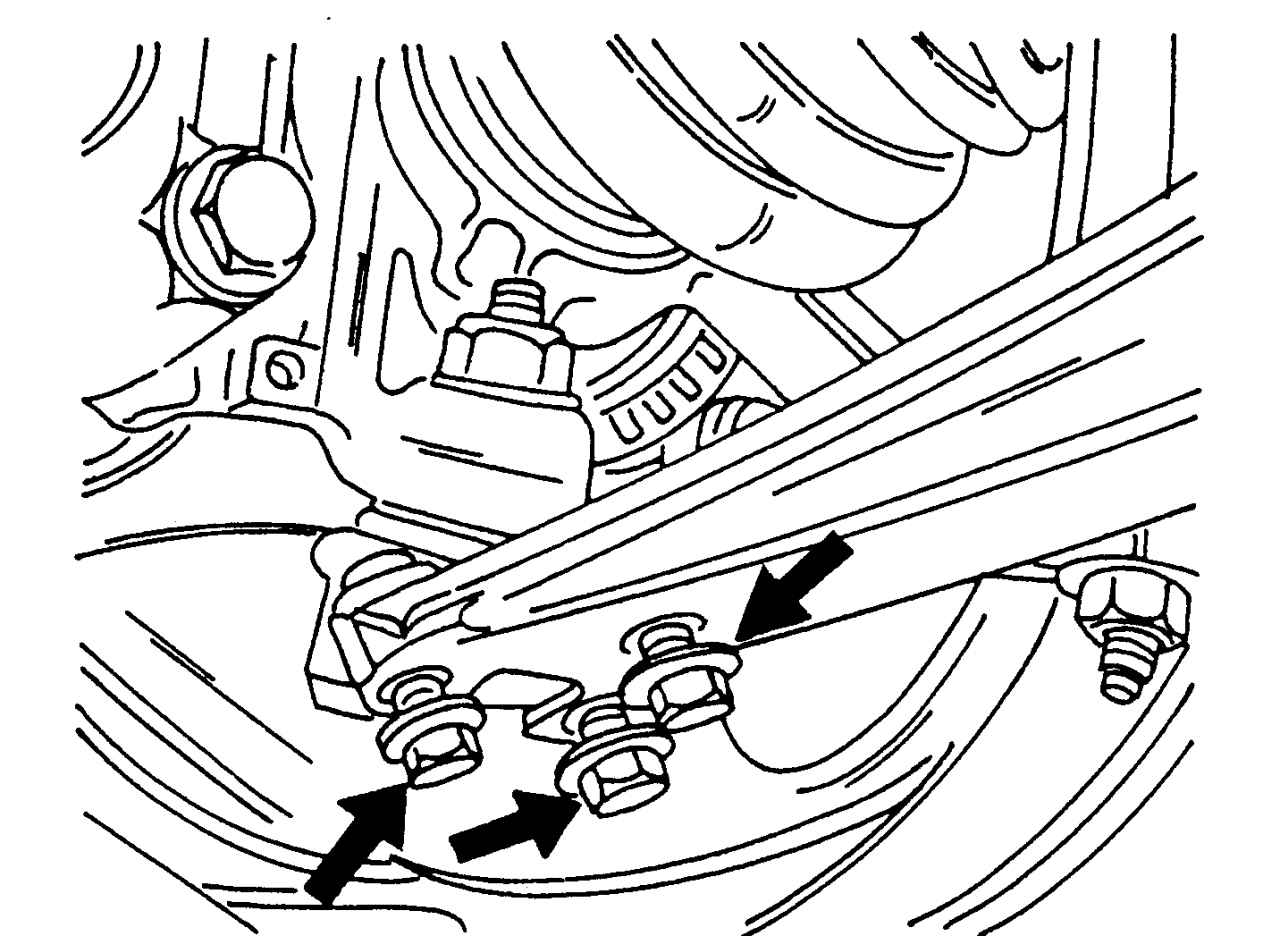

Болты крепления шаровой опоры к рычагу
Рис. 262. Болты крепления шаровой опоры к рычагу




- повернуть наружу ступицу колеса вместе с амортизаторной стойкой и закрепить их в таком положении с помощью деревянного бруска, как показано на рис. 272;

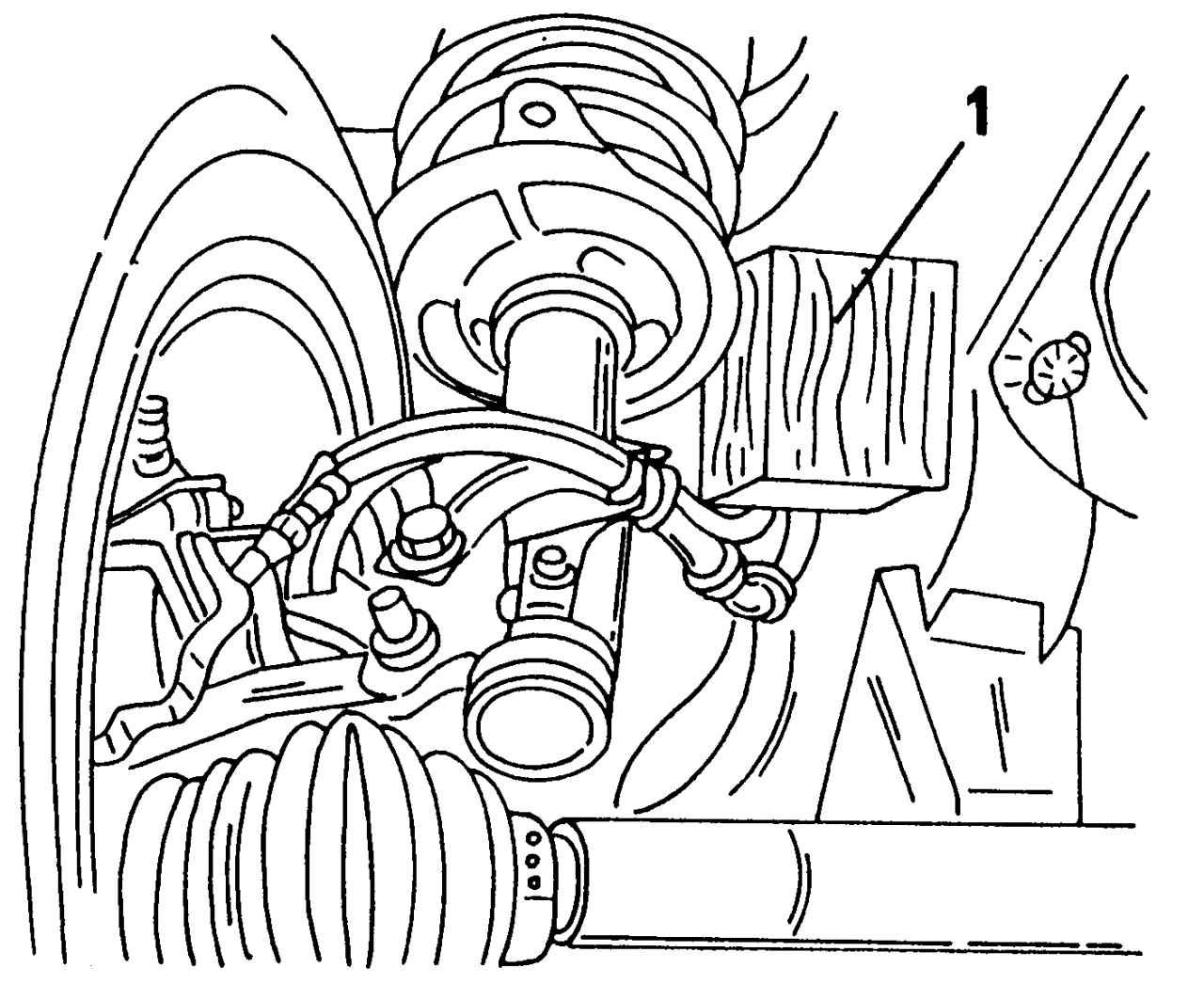

Использование в качестве клина деревянного бруска (1) для удержания амортизаторной стойки
Рис. 272. Использование в качестве клина деревянного бруска (1) для удержания амортизаторной стойки




- отворачивать в нижней части гайку от болта с шаровой головкой до тех пор, пока торец гайки встанет заподлицо с концом болта с шаровой головкой;
- подвести подкатной домкрат под наружную сторону картера главной передачи и слегка приподнять его. Домкрат воспринимает нагрузки, появляющиеся после отворачивания болта с шаровой головкой;
- установить съемник болтов шаровых опор так, как это показано на рис. 273, и выдавить болт из места посадки в поворотном кулаке. Вывинченная до конца гайка защищает при этом болт.

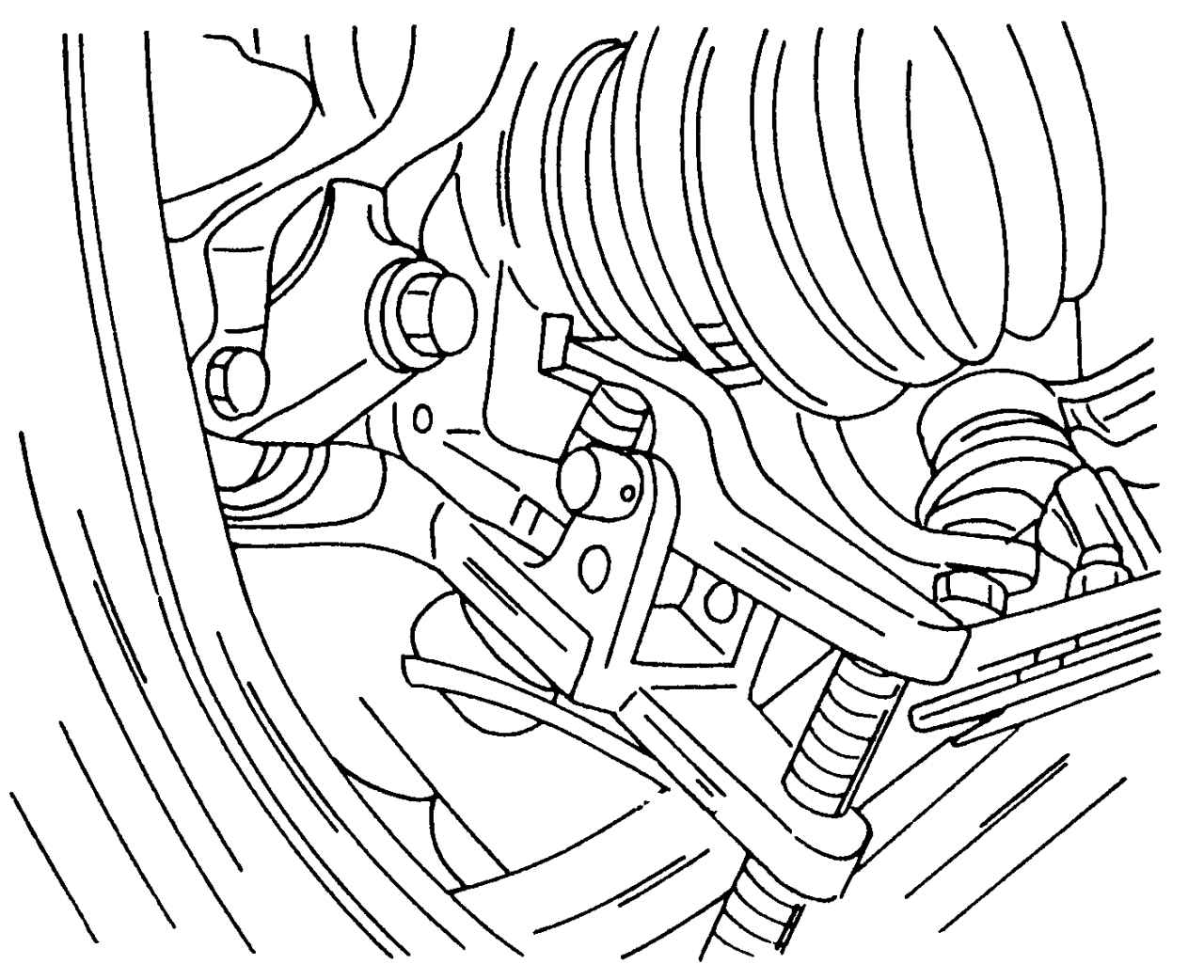

Отделение нижнего шарового шарнира от корпуса подшипника колеса (гайка остается на болте шарового шарнира)
Рис. 273. Отделение нижнего шарового шарнира от корпуса подшипника колеса (гайка остается на болте шарового шарнира)




На шаровом шарнире будут видны две метки. На шаровом шарнире, предназначенном для левой стороны, вперед должна указывать стрелка с обозначением L3 (рис. 274), на шаровом шарнире для правой стороны вперед должна указывать стрелка, обозначенная как R4. Правый шарнир имеет маркировку L4 и R3.

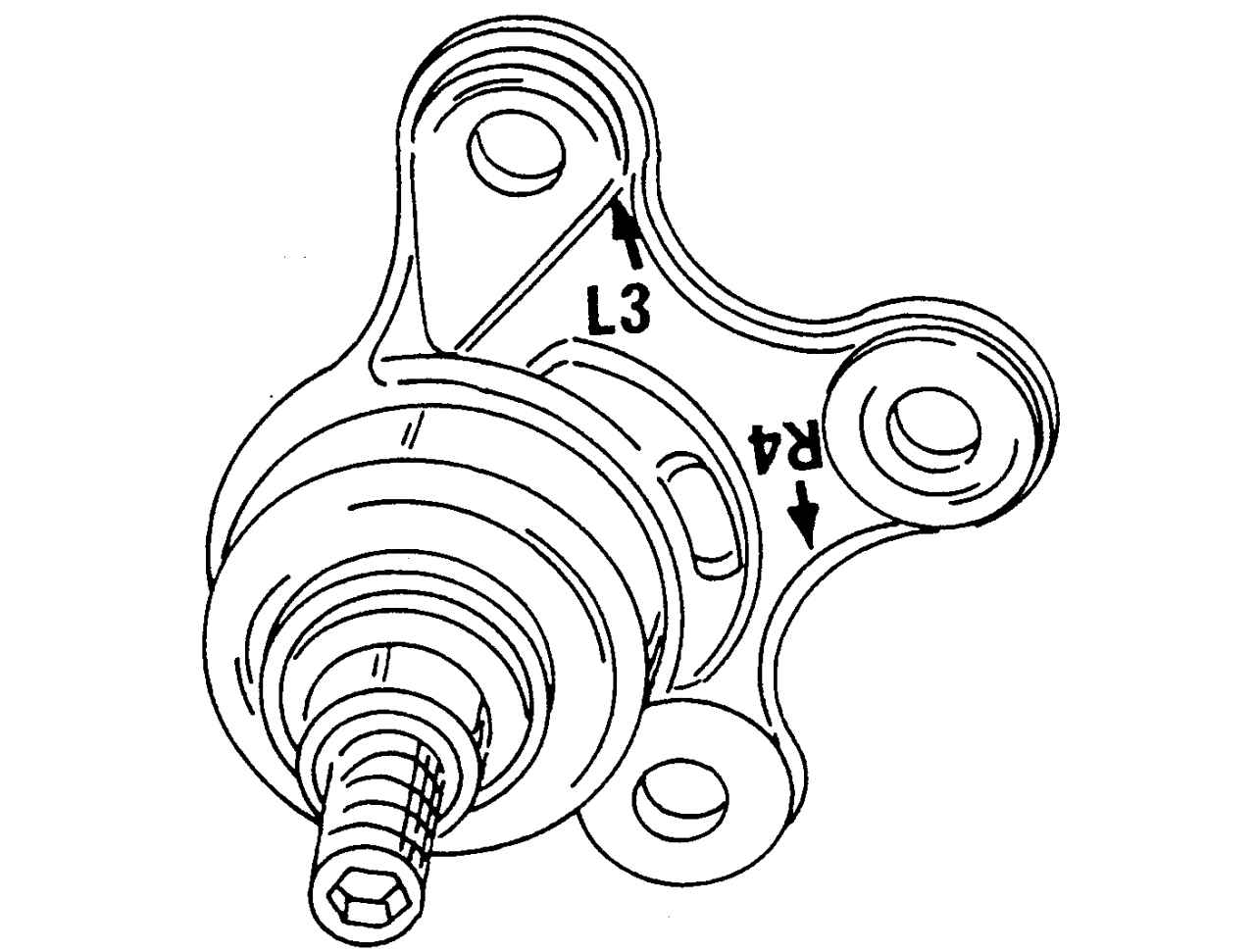

Маркировка левого шарового шарнира подвески
Рис. 274. Маркировка левого шарового шарнира подвески




При установке нового шарового шарнира выполнить следующее:
- вставить шаровой шарнир в поворотный кулак;
- навинтить новую гайку и затянуть ее. При этом необходимо обратить внимание на следующее. Поскольку между шаровым шарниром и поворотным кулаком невозможно установить торцовую головку с динамометрическим гаечным ключом, то гайку придется затягивать накидным гаечным ключом до момента 35 Н·м. Момент затяжки придется определяется приблизительно. Кроме того, болт с шаровой головкой может одновременно проворачиваться. Для его удержания используется ключ с внутренним шестигранником (5 мм), вставить его в болт шарнира, однако, не просто, так как загнутый конец слишком большой длины. Таким образом, ключ с внутренним шестигранником придется укоротить, чтобы он подходил для использования;
- убрать деревянный брусок и нажатием установить амортизаторную стойку в правильное положение. Ввести при этом полуось в зацепление со ступицей колеса и одновременно состыковать ее с фланцем коробки передач;
- ввернуть три указанные на рис. 262 болта и затянуть их от руки. Затем смещать поперечный рычаг подвески до тех пор, пока промаркированные головки болтов не займут снова прежние места. Затянуть болты в этом положении моментом 35 Н·м;
- вывести приводной вал на внутренней стороне в требуемое положение и затянуть его болты моментом 45 Н·м;
- затянуть согласно указаниям в разд. 8 гайку и опустить автомобиль на землю. Затянуть гайки колес моментом 110 Н·м.
