2.5.3. Снятие и установка рампы опор коленчатого вала

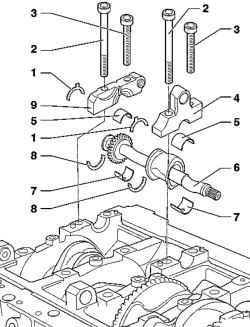

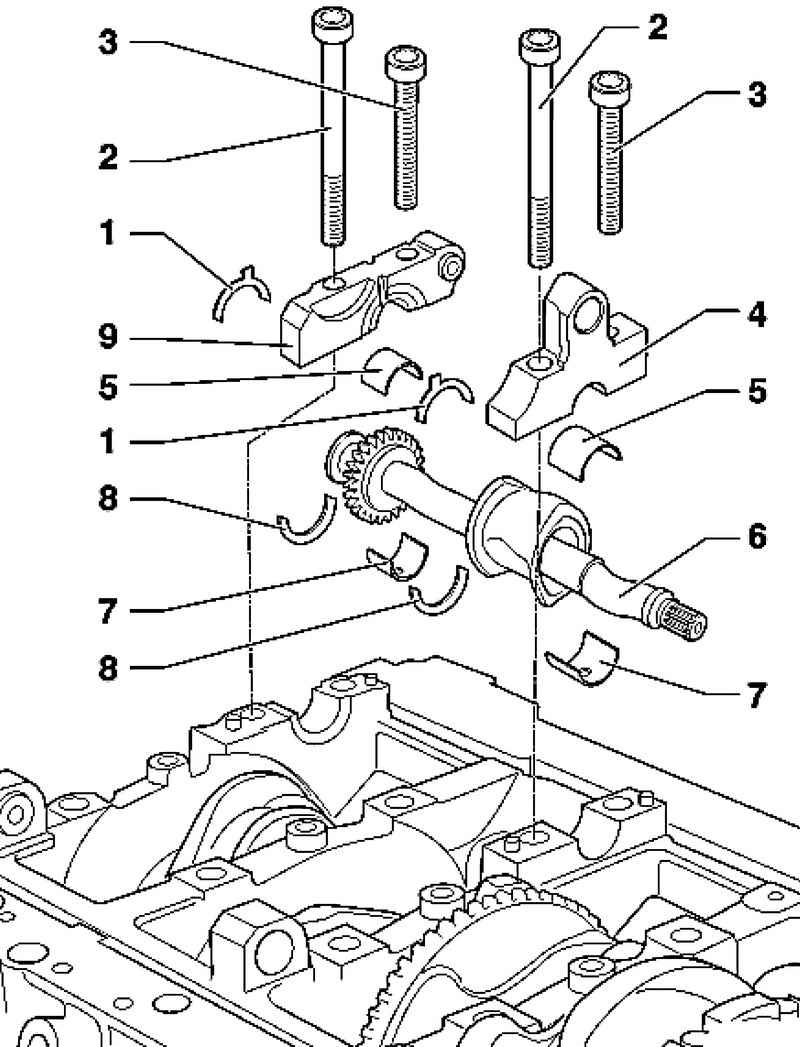

Рис. 2.168. Блансирный вал: 1 – регулировочная шайба; 2 – основной болт опоры; 3 – болт крышки опоры; 4 – крышка опоры; 5 – вкладыш опоры; 6 – балансирный вал; 7 – вкладыш опоры; 8 – регулировочная шайба; 9 – крышка опоры

ПРИМЕЧАНИЕ Демонтаж балансирного вала возможен только в том случае, если предварительно был снят модуль раздаточного механизма.

ВНИМАНИЕ Верхняя часть рампы опор двигателя соединена с блоком цилиндров посредством двух болтов М8 с внутренним шестигранником, которые находятся между головками блока цилиндров. Данные соединения ни в коем случае нельзя раскручивать, так как в результате происходит не поддающееся ремонту деформирование блока цилиндров.

ПРИМЕЧАНИЕ Для проведения монтажных работ двигатель необходимо закрепить с помощью фиксатора для двигателя и коробки передач VAS 6095.

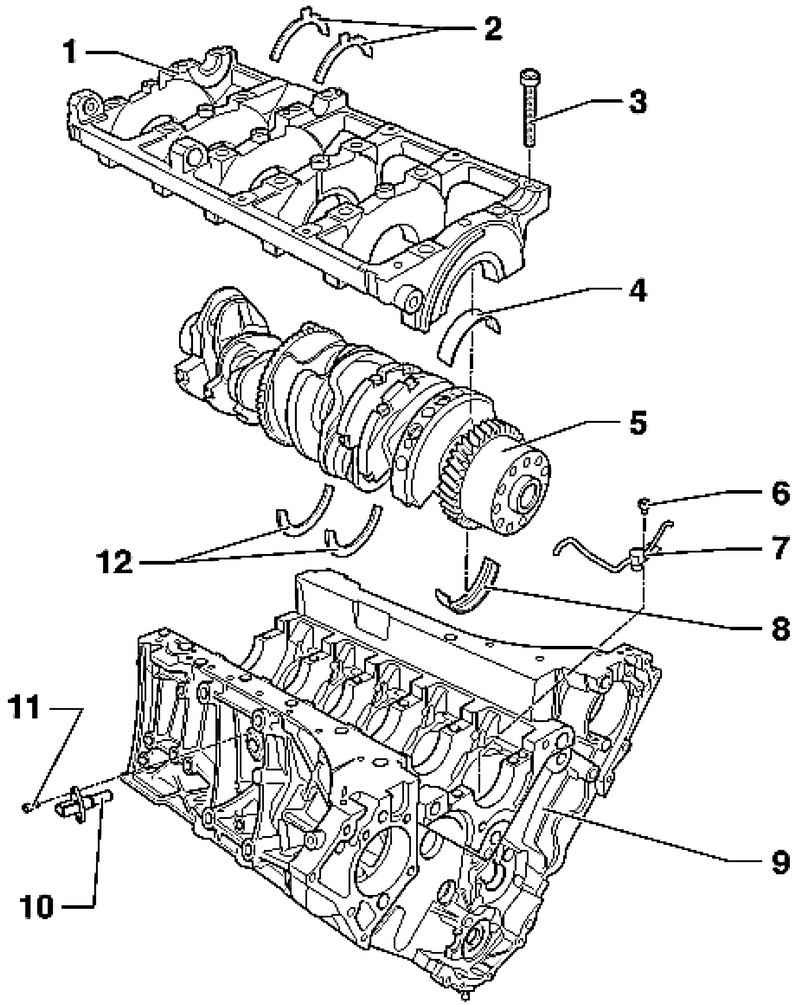

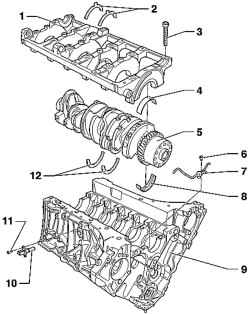

Рис. 2.169. Коленчатый вал: 1 – рампа опор коленчатого вала; 2 – регулировочная шайба; 3 – основной болт опоры; 4 – вкладыш опоры; 5 – коленчатый вал; 6 – болт8 Н•м; 7 – форсунка впрыска масла; 8 – вкладыш опоры; 9 – блок цилиндров; 10 – датчик частоты вращения вала двигателя G28; 11 – болт 10 Н•м; 12 – регулировочная шайба

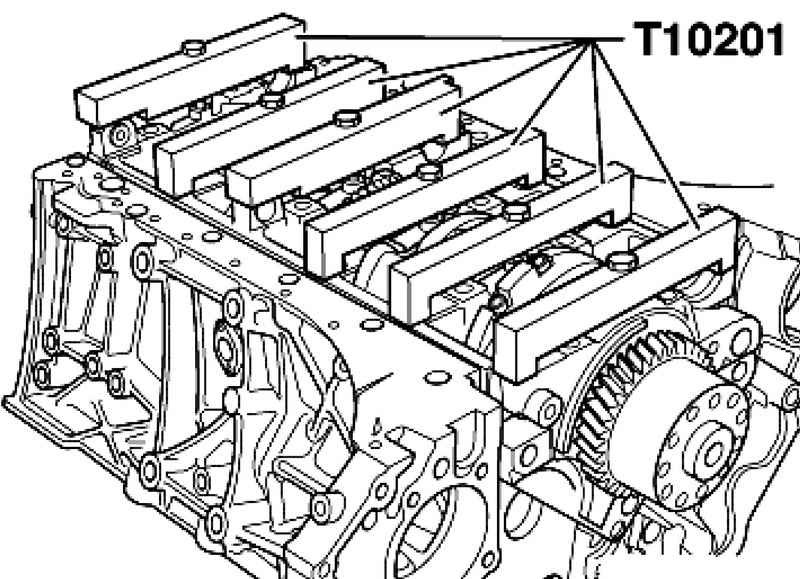

Рис. 2.170. Установка зажимного приспособления

Установите зажимное приспособление T10201 на нижнюю часть рампы опор коленчатого вала так, как показано на рисунке 2.170.

Затяните болты зажимного приспособления T10201 с моментом 20 Н·м.

Снимите нижнюю часть рампы опор двигателя.

Установите зажимное приспособление T10201 на нижнюю часть рампы опор коленчатого вала и затяните болты с моментом 20 Н·м.

Следите за тем, чтобы все вкладыши опор были правильно установлены в опорных кронштейнах.

Обращайте внимание на регулировочные шайбы.

Осторожно установите нижнюю часть рампы опор коленчатого вала в блок цилиндров.

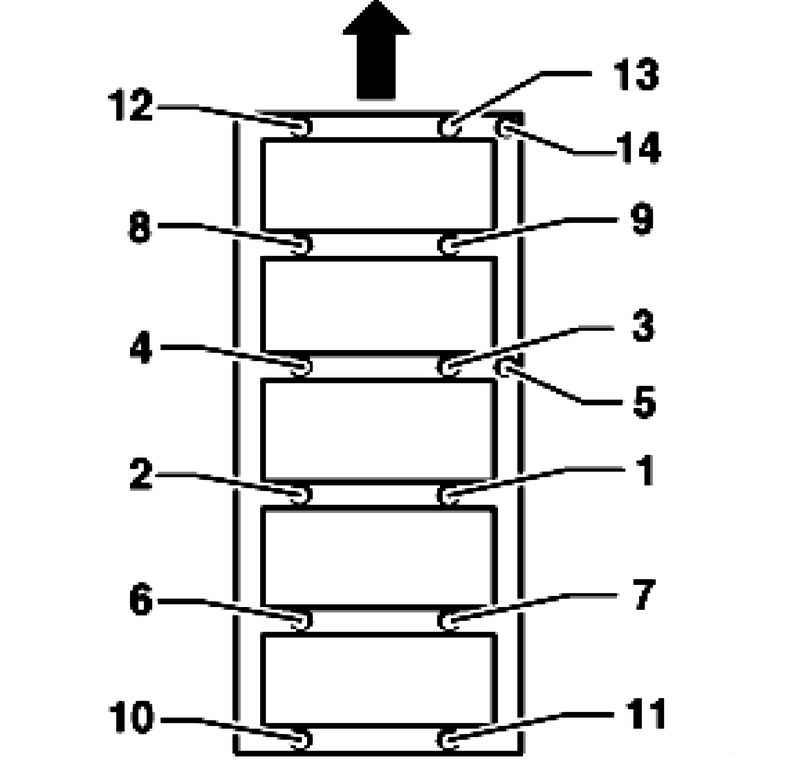

Рис. 2.171. Порядок затягивания основных болтов опоры

Затяните основные болты опоры в три этапа в указанной последовательности (рис. 2.171) показывает направление движения).

1 – Затяните динамометрическим ключом:

– этап 1 = 35 Н·м;

– этап 2 = 65 Н·м.

2 – Далее вращайте обычным ключом:

– этап III = довернуть на 1/2 оборота (180 °).
