7.4.5. Снятие трапеции стеклоочистителя с тягами и двигателя стеклоочистителя V

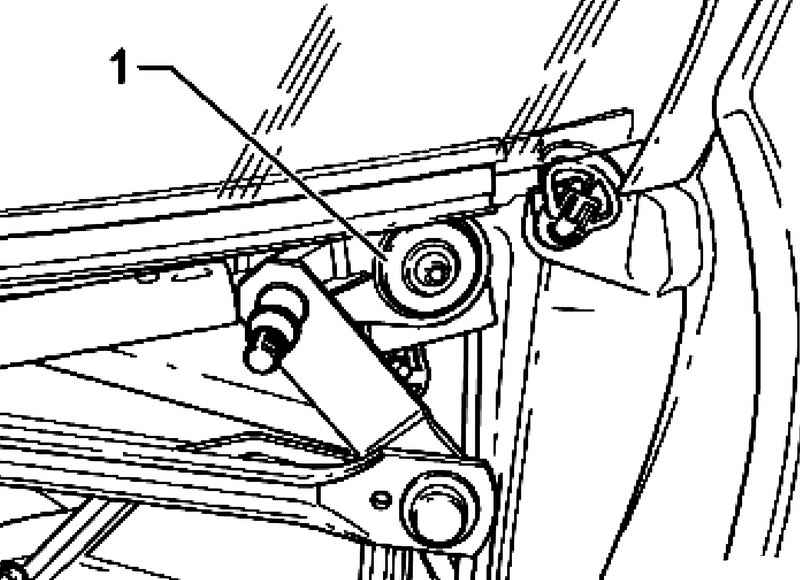

Рис. 7.82. Болт и подкладная шайба

Выкрутите болт с внутренним шестигранником М6 1 и снимите подкладную шайбу (рис. 7.82).

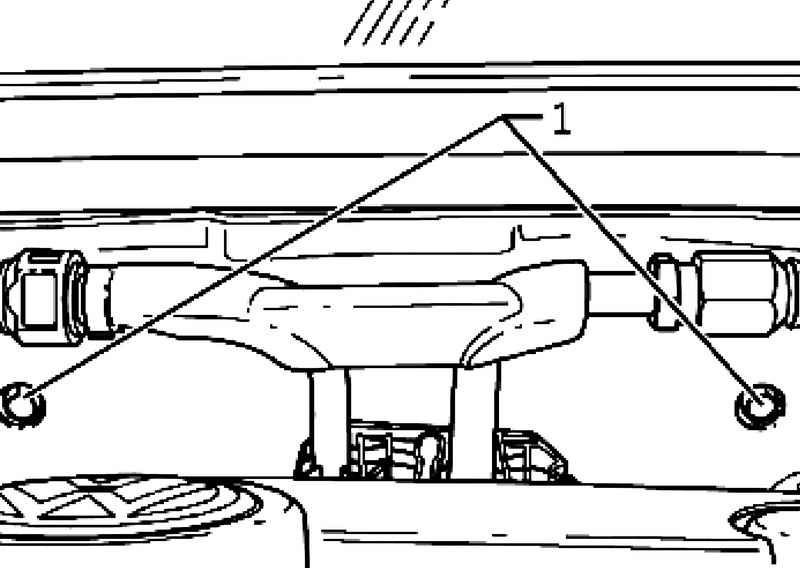

Рис. 7.83. Шестигранные болты

Выкрутите шестигранные болты 1 (рис. 7.83).

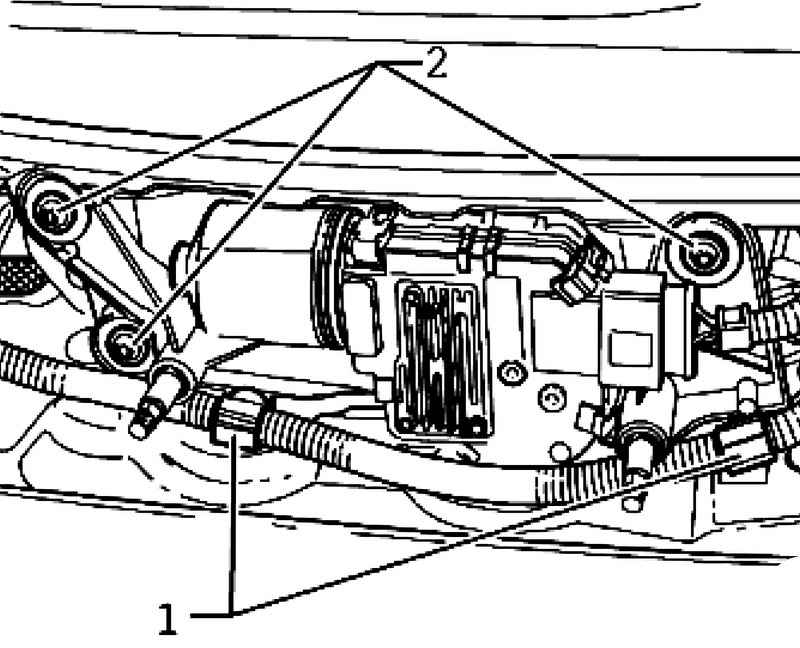

Рис. 7.84. Держатели

Разблокируйте держатель кабелей 1 из трапеции стеклоочистителя (рис. 7.84).

Отсоедините штекер от двигателя стеклоочистителя V.

Открутите болт с внутренним шестигранником М6 2 и снимите подкладные шайбы (рис. 7.83).

Снимите трапецию стеклоочистителя полностью.

ПРИМЕЧАНИЕ

При замене блока управления двигателя стеклоочистителя или двигателя стеклоочистителя необходимо произвести кодирование блока управления стеклоочистителя.
