7. Система зажигания

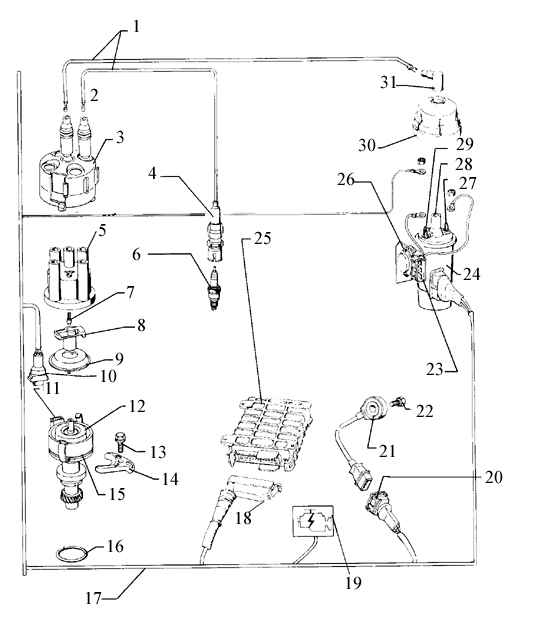

Компоненты системы зажигания для 4-цилиндровых моделей
1. Провод зажигания
2. Соединитель провода зажигания
3. Статический шумоподавитель
4. Соединитель свечи зажигания
5. Крышка распределителя
6. Свеча зажигания
7. Угольная щетка с пружиной
8. Ротор
9. Пылезащитный экран
10. Электроразъем для датчика Холла
11. Датчик Холла
12. Пусковое колесико
13. 25 Н.м.
14. Зажим
15. Распределитель зажигания
16. Основная прокладка
17. Провода
18. Электроразъем
19. Сигнальная лампочка неисправности (на вставке приборной панели)
20. Электроразъем для датчика детонационного сгорания топлива
21. Датчик детонационного сгорания топлива
22. 20–25 Н.м.
23. Электроразъем выходного каскада катушки зажигания
24. Катушка зажигания
25. Блок управления CIS-E Motronic (сигнальный блок)
26. Выходной каскад
27. Клемма 15 (+)
28. Клемма 4
29. Клемма 1 (-)
30. Резиновый чехол
31. Соединитель провода зажигания
