14. Электрооборудование

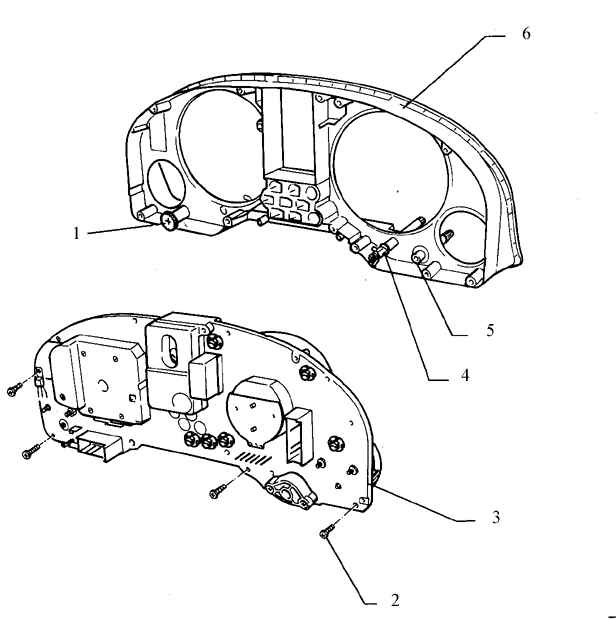

Приборный щиток
1. Штифт для регулировки указателя уровня топлива
2. Крепежный винт
3. Опорная плита с приборами
4. Ролик настройки часов
5. Кнопка регулятора освещенности панели инструментов/ системы автоматической проверки
6. Передняя оправа
будьте осторожны и не поцарапайте стекло, когда снимаете оправу

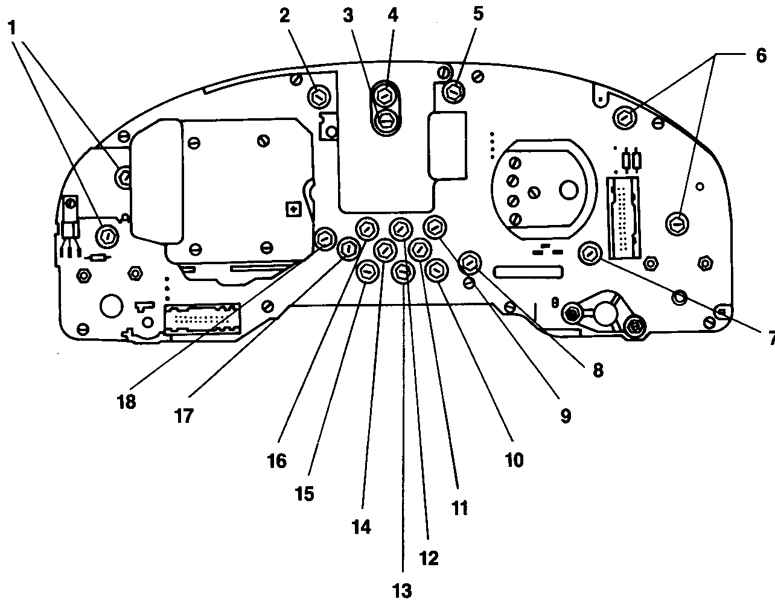

Комбинация приборов – вид сзади, идентификация сигнальных ламп
1. Лампы подсветки комбинации приборов
2. Индикаторная лампа правого указателя поворота
3. Сигнальная лампа недостаточного
уровня тормозной жидкости
4. Сигнальная лампа перегрева охладителя
5. Индикаторная лампа левого указателя поворота
6. Лампы подсветки комбинации приборов
7. Лампа подсветки часов
8. Лампа подсветки комбинации приборов
9. Сигнальная лампа неисправности генератора
10. Сигнальная лампа недостаточного давления масла
11. Сигнальная лампа недостаточного уровня тормозной жидкости
12. Сигнальная лампа переключения коробки передач на более высокую передачу (если имеется)
13. Сигнальная лампа включенного ручного тормоза
14. Сигнальная лампа АБС
15. Сигнальная лампа ремней безопасности
16. Индикаторная лампа системы управления двигателем
17. Индикаторная лампа дальнего света
18. Лампа подсветки комбинации приборов

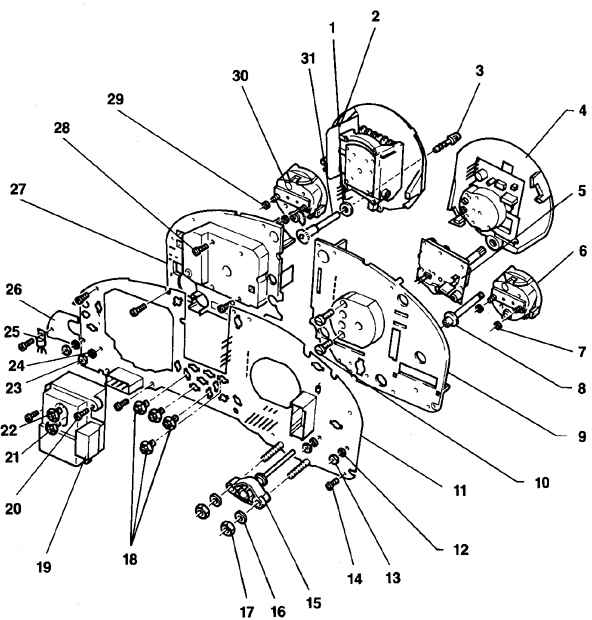

Приборный щиток в сборе
1. Суконная шайба
2. Спидометр
3. Колпачок регулировочного штифта указателя уровня топлива
снимите при помощи плоскогубцев с
тонкими губками
будьте осторожны и не поцарапайте стекло
4. Спидометр
5. Часы
6. Указатель температуры охладителя
7. Шайба
8. Штифт регулятора системы автоматической проверки/ освещенности приборной панели
9. Левая опорная плита
10. Крепежные винты
11. Печатная плата
12. Гофрированная шайба
13. Гайка
14. Крепежный винт
15. Реостат приборной панели
16. Шайба
17. Гайка
18. Сигнальные/ индикаторные лампы
19. Сигнальные лампы перегреваохладителя/ недостаточного уровня тормозной жидкости
20. Крепежный винт
21. Индикаторная лампа включенного тормоза
22. Сигнальная лампа перегрева охладителя
соединена с электронным термовыключателем
23. Гайка
24. Гофрированная шайба
25. Стабилизатор напряжения
26. Теплоотвод
27. Правая опорная плита
28. Крепежный винт
29. Шайба
30. Указатель уровня топлива
31. Регулировочный штифт указателя уровня топлива

Снятие, установка и демонтаж

– прерыватель указателей поворота и аварийной сигнализации;
– комбинация приборов;
– приборный щиток;
– сигнальные лампы приборного щитка
