12. Кузов, салон

Если не указано иное, все допустимые отклонения составляют ± 2.0 мм.

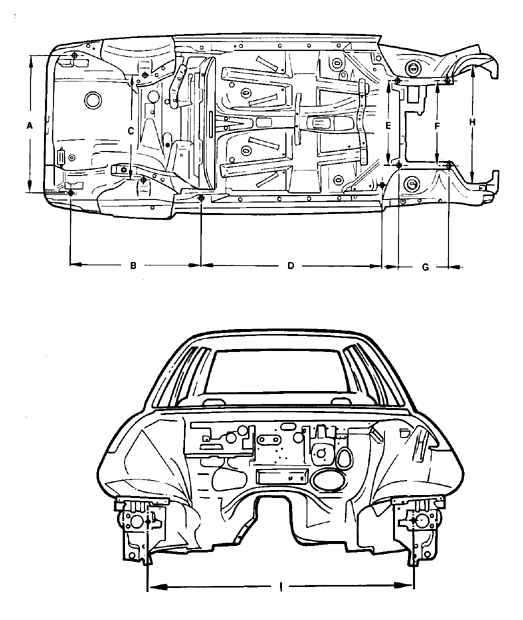

Седан. Размеры пола передней части кузова





А = 1200 мм
B = 1143 мм
C = 952 ± 1,0 мм
D = 1555 мм
E = 721 ± 1,0 мм
F = 734 ± 3,0 мм
G = 452 ± 2,0 мм
H = 1050 ± 1,0 мм
I = 1022 ± 1,0 мм

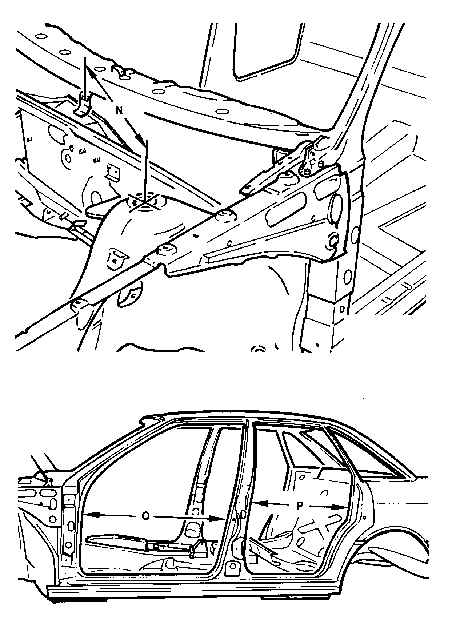

Седан. Размеры передней части кузова


N = 601 ± 1,0 мм
O = 927 ± 1,0 мм
P = 686 ± 1,0 мм

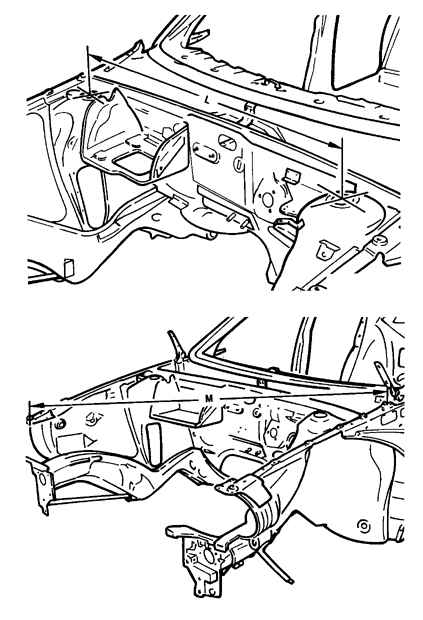

Седан. Размеры передней части кузова


L = 1050 ± 1,0 мм
M = 1626 ± 2,0 мм

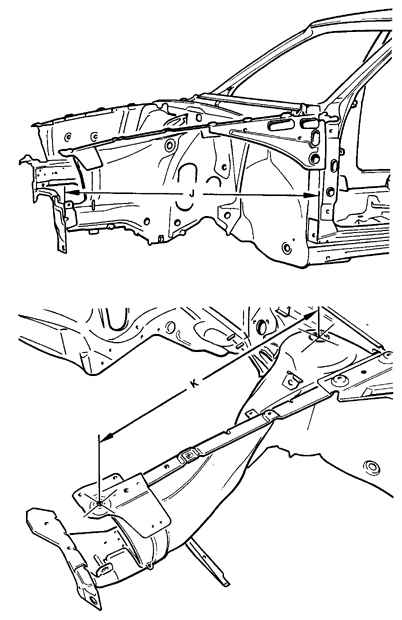

Седан. Боковые размеры


J = 1090 ± 2,0 мм
K = 682 ± 1,0 мм

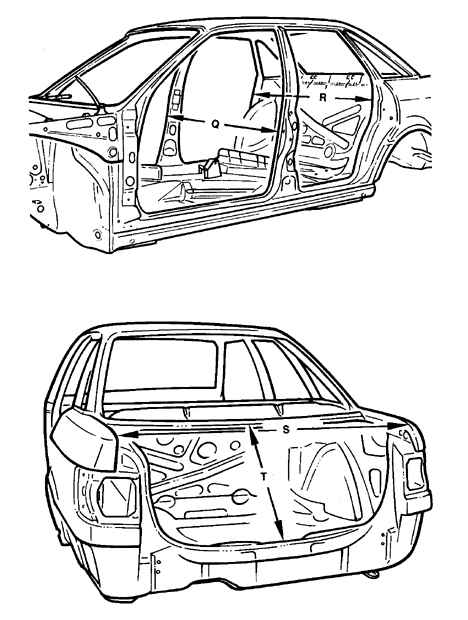

Седан. Боковые размеры, размеры задней части


Q = 1380 ± 1,0 мм
R = 1360 ± 2,0 мм
S = 1226 ± 1,0 мм
T = 470 ± 1,0 мм

Размеры пола кузова для полноприводных моделей


A' = 1200 мм
B' = 732 мм
C' = 450 мм
D' = 722 мм
E' = 1143 мм
F' = 734 мм
G' = 1031 мм
H' = 616 мм

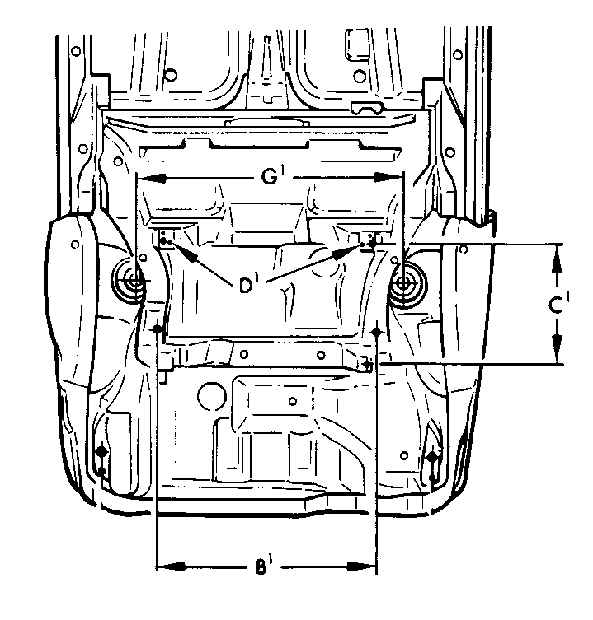

Размеры нижней части кузова для полноприводных моделей


B1 = 732 мм
C1 = 450 мм
D1 = 722 мм
G1 = 103 мм

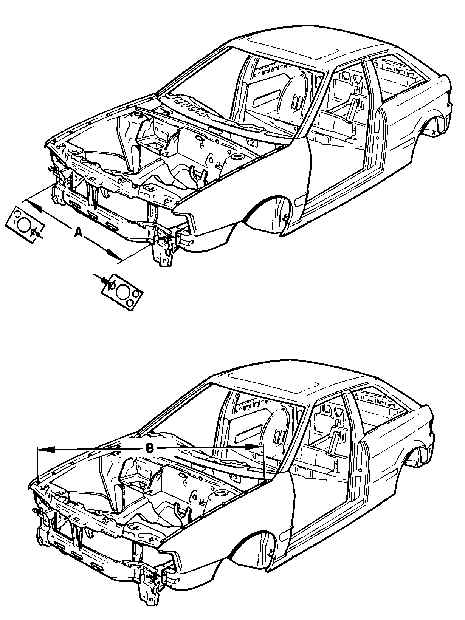

Размеры передней части кузова для полноприводных моделей, а также Купе


A = 1022 ± 2,0 мм
B = 1626 ± 1,0 мм

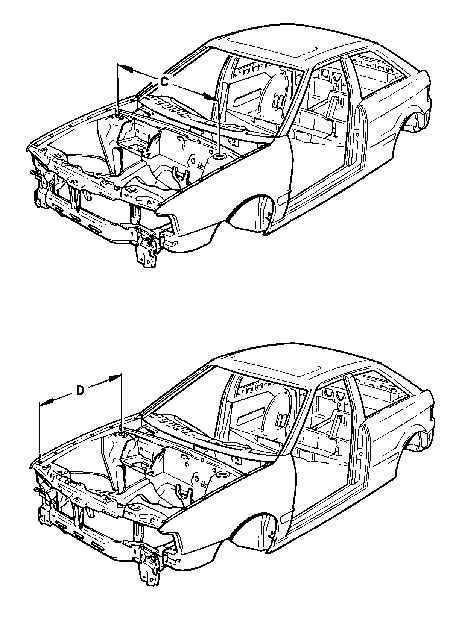

Размеры передней части кузова для полноприводных моделей, а также Купе


C = 1050 ± 2,0 мм
D = 682 ± 1,0 мм

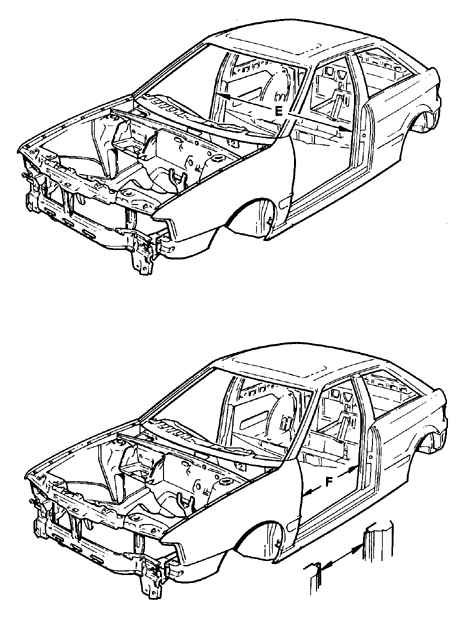

Размеры сторон для полноприводных моделей, а также Купе


E = 1385 ± 1,0 мм
F = 1110 ± 1,0 мм

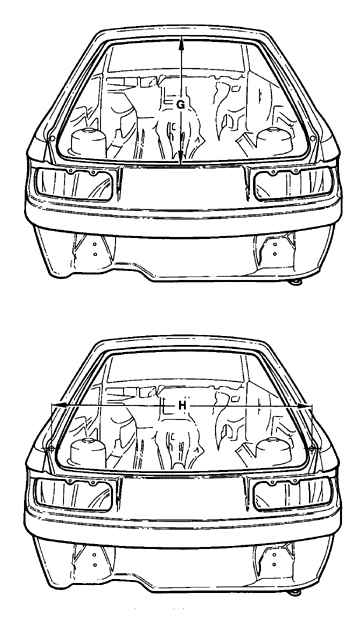

Размеры задней части кузова для полноприводных моделей, а также Купе

G = 1066 ± 1,0 мм
H = 1255 ± 2,0 мм

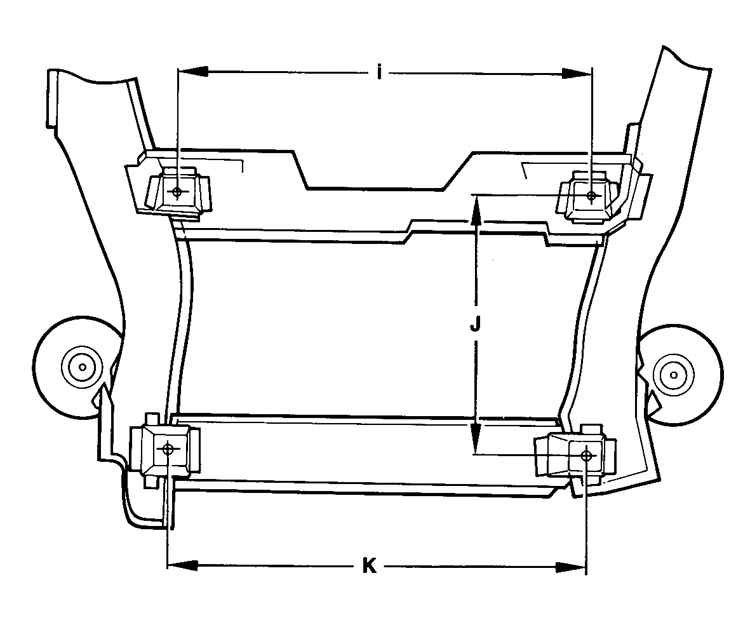

Размеры пола задней части кузова для полноприводных моделей, а также Купе

I = 722 ± 2,0 мм
J = 450 ± 1,0 мм
K = 732 ± 2,0 мм
