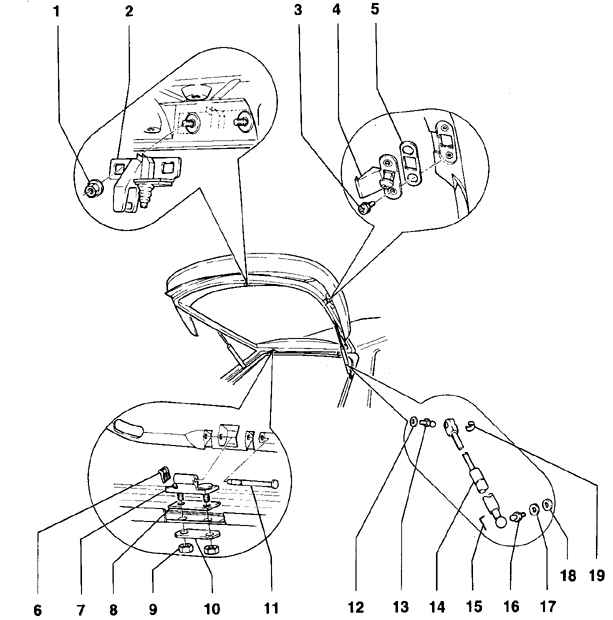

12.10. Задняя дверь (модели Купе)Задняя дверь в сборке (модели Купе)
1. Шестигранная гайка, 8 Н.м.
2. Запорная пластина; имеет контактный выключатель фонаря багажника
3. Болт с плоской головкой и шайбой, 4 Н.м.
4. Регулировочная шайба
5. Уплотняющая прокладка
6. Стопорная шайба
7. Шарнир
8. Прокладка
9. Шестигранная гайка, 21 Н.м. |
10. Основание
11. Ось шарнира
12. Шайба
13. Болт, 10 Н.м.
14. Газонаполненная стойка
15. Зажим, 10 Н.м.
16. Болт; на борту кузова
17. Шайба; на борту кузова
18. Уплотнительное кольцо; на борту кузова
19. Зажим; на боту кузова |
Задняя дверь, снятие (модели Купе)
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1) снимите декоративное покрытие с рамы задней
части крыши |
| 2) снимите декоративное покрытие задней двери
|
| 3) отсоедините стеклоочиститель заднего стекла
|
| 4) снимите жгут проводов с задней двери |
5) вытяните блочный кабельный соединитель стеклоочистителя
заднего стекла из полости
Предупреждение
 Для облегчения
установки гибкого трубопровода омывателя, прикрепите его к задней
двери проволокой.
|
| 6) отсоедините жиклер омывателя и снимите трубопровод
|
|
Задняя дверь, установка (модели Купе)
Установку выполняйте в обратном порядке.

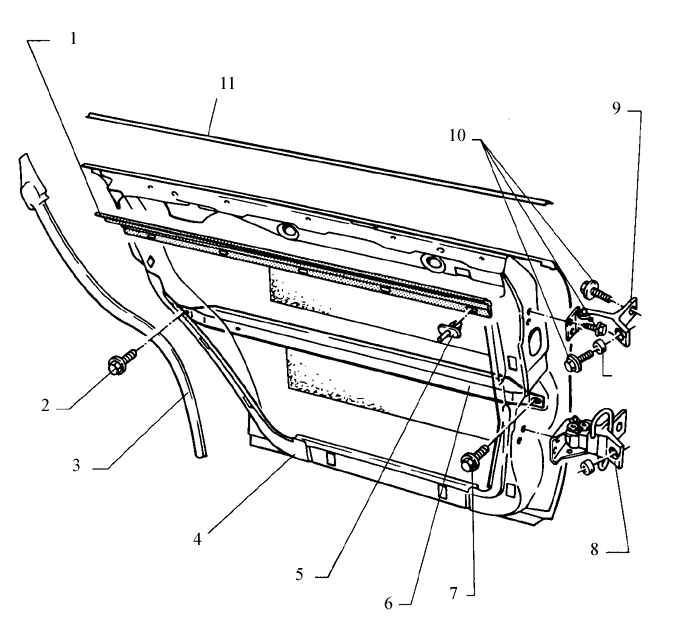

Задняя дверь, сборка
1. Уплотняющая прокладка паза окна
снятие возможно только при снятой с двери скобе
2. 8 Н.м.
3. Уплотняющая прокладка
закреплена при помощи универсального клея АКD 476 КD5 05
4. Обшивка двери
5. Расширяющийся фиксатор
6. Противоударная арматура
7. 8 Н.м.
8. Нижняя петля замка с ограничителем открывания двери |
9. Верхняя петля двери
10. 30 Н.м.
11. Накладка паза двери
только на моделях Ауди-90
для снятия вытащите из верхней части обивки двери
установка: очистите паз при помощи очистителя
поместите в паз герметизирующее вещество толщиной 3.0 мм
установите накладку на обшивке двери и надавите на нее для установки в соответствующее
положение |

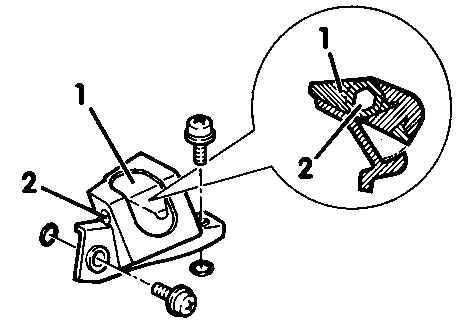

Боковая часть кузова
Расположение элементов
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1) надавите на 1 до упора
|
| 2) затяните винт 2 с внутренним шестигранником
0.4 Н.м. |
| 3) закройте люк для установки всех компонентов
в первоначальное положение |
| 4) затяните винт с внутренним шестигранником
6 Н.м. |
|

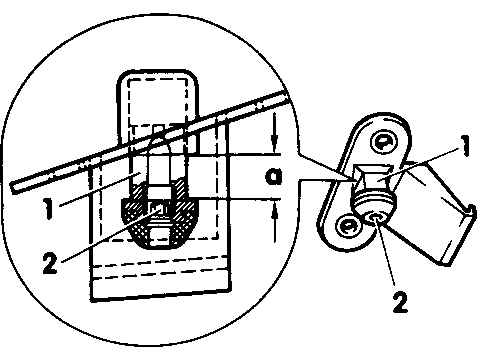

Задняя дверь, регулировка
Расположение элементов
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1) отрегулируйте запорную пластину 1 до а
= 12.0±1.0 мм |
| 2) затяните 2 с моментом 0.4 Н.м. |
| 3) закройте заднюю дверь для установки всех
компонентов в первоначальное положение |
| 4) откройте заднюю дверь и затяните 2 с моментом
6 Н.м. |
|

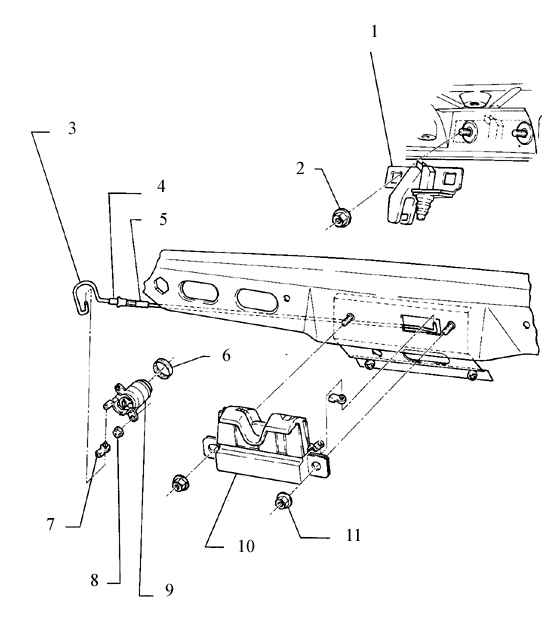

Замок задней двери, сборка (модели Купе)
1. Запорная пластина
содержит контактный выключатель фонаря багажника
регулировка: поместите запорную пластину в центр и затяните с моментом
0.8 Н.м.
закройте багажник для центрирования и выравнивания запорной пластины
слегка приоткройте и затяните шестигранные гайки ударной пластины
2. Шестигранная гайка, 8 Н.м.
3. Тяга рычажной передачи
не устанавливайте с натяжением; максимальный свободный ход 2.0 мм |
4. Переходная втулка
5. Втулка
6. Прокладка
7. Втулка
сместите ее для закрепления тяги рычажной передачи
8. Шестигранная гайка, 4 Н.м.
9. Цилиндр замка
10. Замок
11. Шестигранная гайка, 8 Н.м. |
|
