12.17. Поворотный фиксатор, установочная пружина

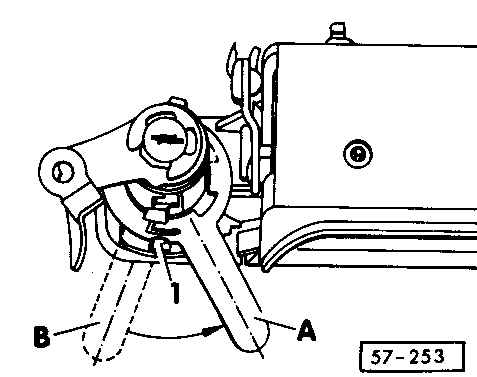

Поворотный фиксатор, установка
|
|
А = фиксатор замка в закрытом положении
В = фиксатор замка снят
паз 1 на фиксаторе замка должен располагаться на одной линии
|

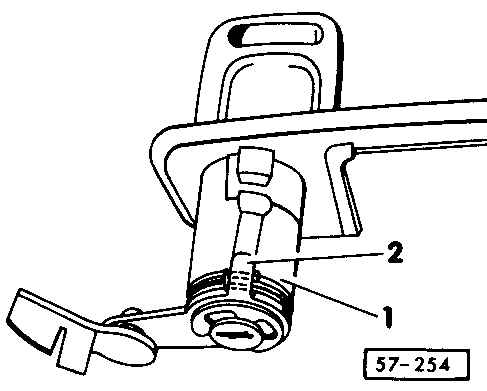

Установочная пружина, установка
|
|
Во время затяжки концы пружины 1 должны располагаться справа и слева
от рычага управления 2.
Предварительная затяжка всегда отталкивает рычаг управления и цилиндр
замка в центральную позицию.
|

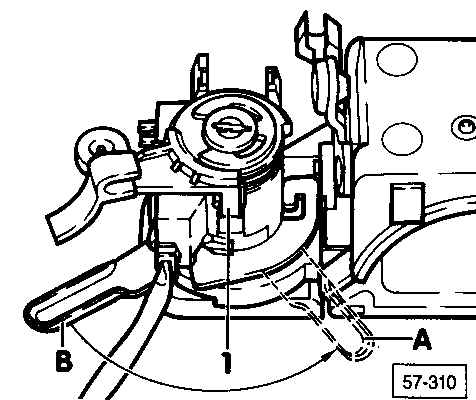

Поворотный фиксатор, установка (модели Купе)
|
|
А = фиксатор замка в закрытом положении
В = фиксатор замка снят
паз 1 на фиксаторе замка должен располагаться на одной линии
|

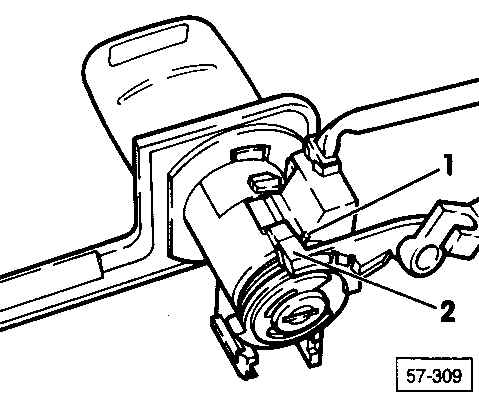

Установочная пружина, установка (модели Купе)
|
|
Во время затяжки концы пружины 1 должны располагаться
справа и слева от рычага управления 2.
Предварительная затяжка всегда отталкивает рычаг управления и цилиндр
замка в центральную позицию.
|
|
