13.8. Муфта компрессора кондиционера

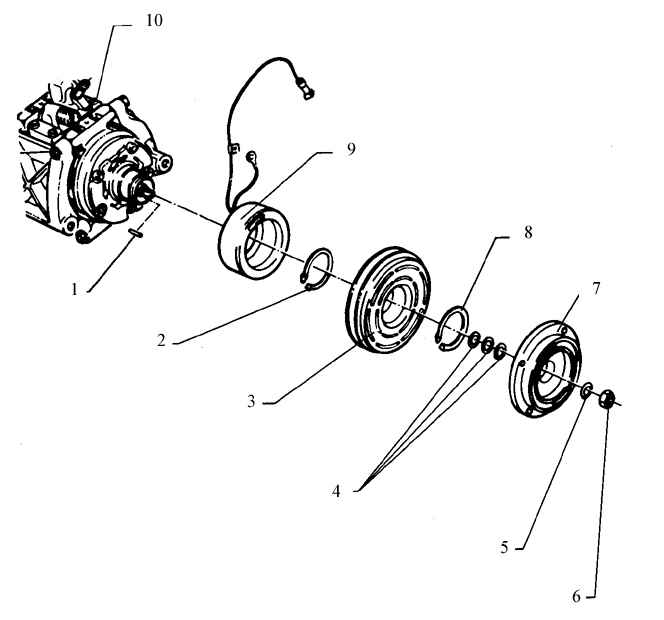

Муфта компрессора кондиционера

1. Шпонка
2. Стопорное кольцо
3. Шкив муфты
4. Регулировочные прокладки
снимаются и устанавливаются для регулировки зазора
между шкивом муфты и муфтой компрессора
величина зазора должна находиться в пределах
0,6  1,0 мм
5. Пружинная шайба
6. Гайка 20 Н.м.
7. Муфта компрессора
8. Стопорное кольцо
9. Магнитная катушка
10. Компрессор кондиционера

ПОРЯДОК ВЫПОЛНЕНИЯ

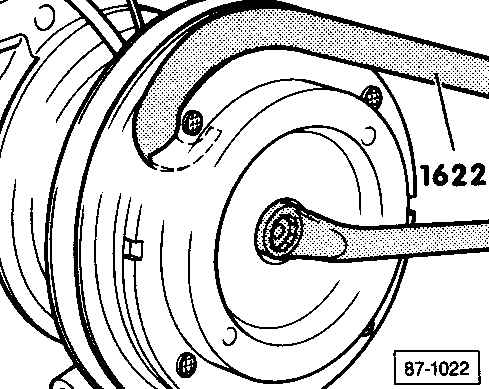

1) заблокируйте муфту компрессора специальным инструментом, а затем ослабьте и скрутите гайку; момент затяжки: 20 Н.м.

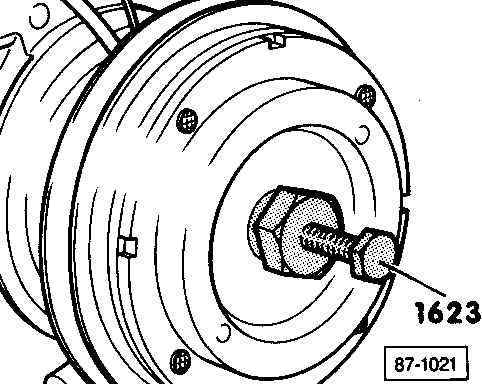

2) снимите муфту компрессора

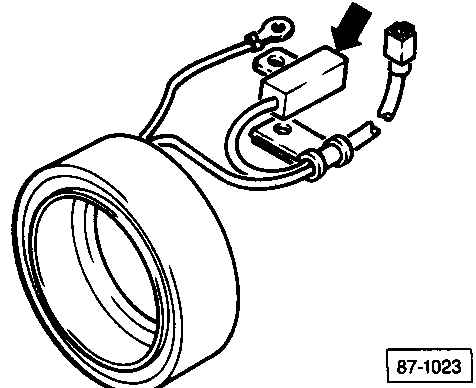

3) устанавливайте магнитную катушку только с предохранительным диодом (указан стрелкой)

Предупреждение

Ремонт всех указанных деталей можно проводить, не спуская систему охлаждения кондиционера.
