13.6. Места соединений линий хладагента, дроссель

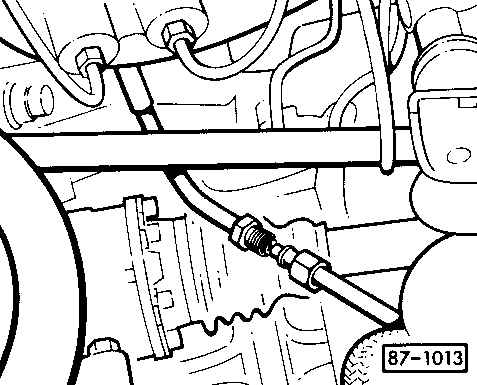

Соединение в линии высокого давления (модели с 5-цилиндровым двигателем)

Рассоедините это соединение прежде чем снимайте конденсатор в автомобилях с 5-цилиндровым двигателем; момент затяжки: 16.5 Н.м.

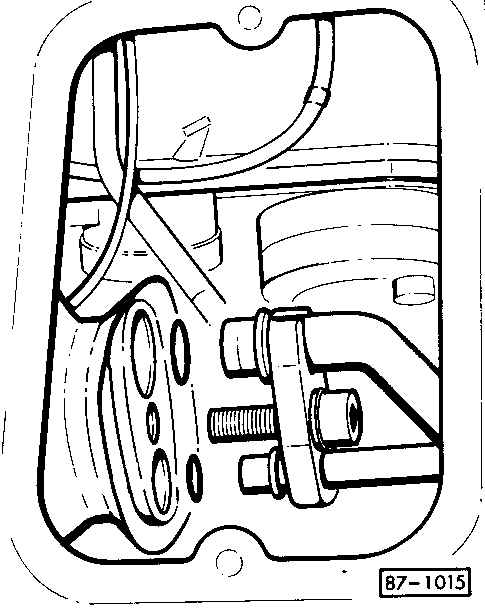

Соединение линии хладагента к испарителю

Прежде чем затягивать болт этого соединения, убедитесь, что линии не пережаты. Момент затяжки: 16.0 Н.м.

Дроссель, снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1) отсоедините линии охладителя от испарителя
2) достаньте дроссель из испарителя при помощи плоскогубцев с тонкими губками
3) вставьте дроссель с новым кольцевым уплотнением
4) подсоедините линии хладагента; момент затяжки: 16.0 Н.м.

Кольцевые уплотнения

Перед тем, как устанавливать, смажьте кольцевые уплотнения маслом хладагента.

Предупреждение

Не используйте кольцевые уплотнения повторно.

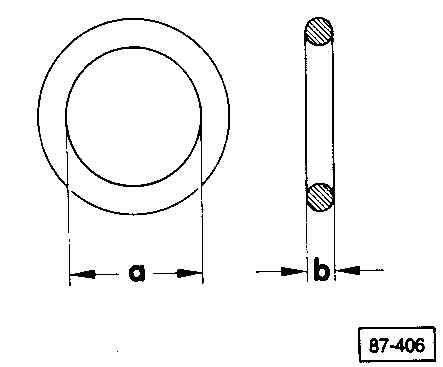

Технические характеристики кольцевых уплотнений
а (мм)
b (мм)
Компрессор (область низкого давления)
17.2


1.8


Кольцевое уплотнение на выходе испарителя
Кольцевое уплотнение накопителя
Компрессор (область высокого давления)
14.0

1.8

Кольцевое уплотнение на входе конденсатора
Кольцевое уплотнение на входе испарителя
10.8
1.8
Кольцевое уплотнение переключателя высокого давления хладагента
9.3


1.8


Кольцевое уплотнение переключателя низкого давления
Кольцевое уплотнение предохранительного выключателя
Кольцевое уплотнение на выходе конденсатора
7.5
1.8
Кольцевое уплотнение соединения в линии высокого давления хладагента (только для автомобилей с 5-цилиндровым двигателем)
Кольцевое уплотнение дросселя
7.5
1.5
