10.11. Снятие и установка рычага и троса стояночного тормоза

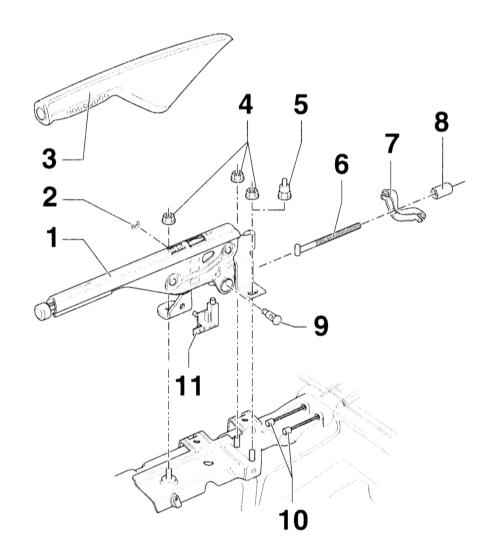

Рычаг стояночного тормоза с элементами крепления

СНЯТИЕ ТРОСА

ПОРЯДОК ВЫПОЛНЕНИЯ

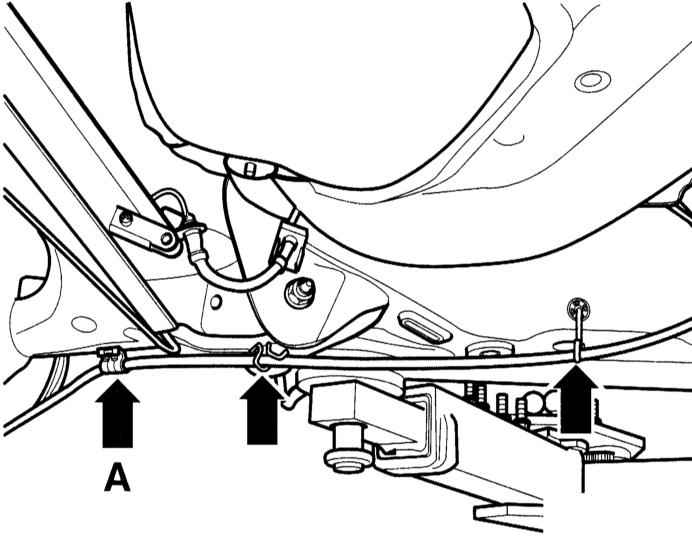

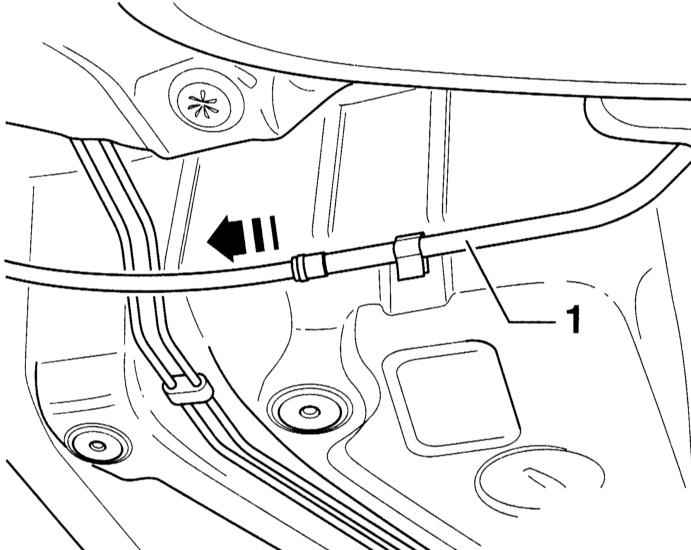

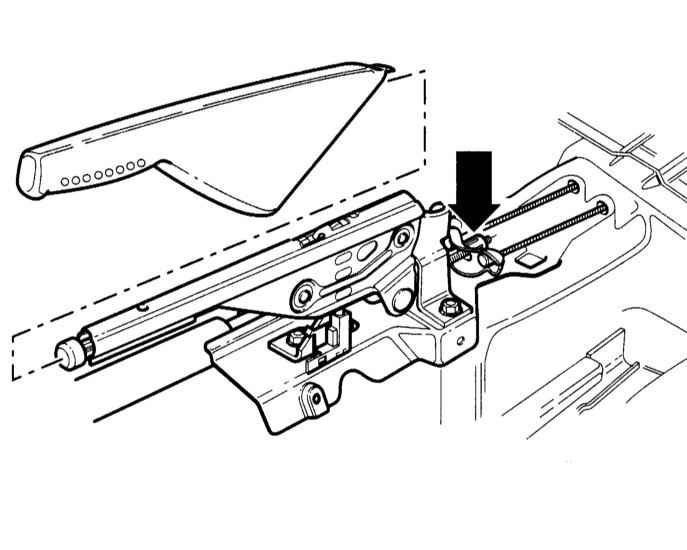

1. Снимите заднюю центральную консоль, при этом обратитесь к подразделу Снятие и установка кармана со стороны водителя. 2. Отпустите стояночный тормоз. 3. Отверните регулировочную гайку так, чтобы трос можно было снять с уравнителя. Отсоедините трос стояночного тормоза. 4. Отсоедините трос стояночного тормоза у суппорта, при этом обратитесь к подразделу Снятие и установка дисковых тормозных механизмов задних колес. 5. Маркируйте краской положение задних колес относительно ступиц. Это позволит при сборке установить отбалансированное колесо в его прежнее положение. Ослабьте болты крепления колеса на стоящем на земле автомобиле. Поднимите заднюю часть автомобиля, поставьте ее на подставки и снимите задние колеса. 6. Отсоедините трос из держателя (А) у балки задней подвески и снимите с держателей. 7. Отсоедините трос из держателя (А) у балки задней подвески и снимите с держателей 8. Выньте трос.

УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Вставьте трос в направляющую трубку. 2. Соедините трос с суппортом, при этом обратитесь к подразделу Снятие и установка дисковых тормозных механизмов задних колес. 3. Закрепите трос в держателе (А) на балке задней подвески. Зажимное кольцо у троса должно лежать в центре зажима. 4. Закрепите трос в держателях у балки задней подвески. 5. Закрепите трос на рычаге стояночного тормоза и немного затяните регулировочную гайку. 6. Отрегулируйте стояночный тормоз, при этом обратитесь к подразделу Регулировка стояночного тормоза. 7. Установите заднюю часть центральной консоли, при этом обратитесь к подразделу Снятие и установка центральной консоли.
