6. Электрооборудование двигателя


Спецификации

ВНИМАНИЕ

Отдельные характеристики приведены также в тексте Главы и в случае обязательности их выполнения выделены жирным шрифтом



Система зажигания/управления двигателем
AEH Simos
AGN Motronic M3.8.5
Свечи зажигания
Двигатель, обозначение Тип
EH, AGN NGK BKUR 6 ET-10 или AUDI 101000033AA
AGU Bosch F7LTCR или AUDI 101000051AA
Размер под ключ 16 мм
Свечи накаливания
Beru GN 855
Bosch 0 250 202 022
Champion CH 171
AGU Motronic M3.8.3
AQA Motronic ME7.5
Межэлектродный зазор, мм
1.0
1.0
Lucas/CAV HDS 342
Продолжительность работы свечей накаливания, сек 20
Ток свечей накаливания, А 11.5

Коды диагностики систем электронного управления

Двигатель
(Расшифрованы также коды моделей, не представленных в Руководстве)

SAE
VAG
Мигающий код
Расшифровка
    4444 Не зарегистрировано неисправностей
  00281 1231 Датчик скорости автомобиля (VSS)
  00282 1232 Привод управления холостым ходом (ISC)
  00305   Сигнал индикатора расхода топлива
  00513 2111 Датчик оборотов двигателя (RPM)
  00514 2112 Датчик положения коленвала (CKP)/Датчик положения распредвала (CMP)
  00515 2113 Датчик Холла
  00516 2121 Д/в закрытого положения дроссельной заслонки (CTP)/Датчик положения дроссельной заслонки (TP)
    2122 Отсутствие сигнала оборотов двигателя (RPM)
  00517 2123 Д/в открытого положения дроссельной заслонки (WOT)
  00518 2212 Датчик положения дроссельной заслонки (TP)
  00519 2222 Датчик абсолютного давления во впускном трубопроводе (MAP)
  00520 2232 Измеритель воздушного потока (VAF)/массы воздуха (MAF)
  00521 2242 Потенциометр регулировки CO
  00522 2312 Датчик температуры охлаждающей жидкости двигателя (ECT)
  00523 2322 Датчик температуры всасываемого воздуха (IAT)
  00524 2142 Датчик детонации 1 (KS)
  00525 2342 Подогреваемый l-зонд 1
  00528 2223 Датчик атмосферного давления (BARO)
  00530   Датчик положения привода управления оборотами холостого хода (ISC)
  00531 2233 Измеритель воздушного потока (VAF)/массы воздуха (MAF)
  00532 2234 Напряжение питания блока управления двигателем (ECM)
  00533 2231 Управление оборотами холостого хода
  00534   Датчик температуры двигательного масла (дизель)
  00535 2231 Распределитель
  00535 2141 Управление по детонации 1
  00536 2143 Управление по детонации 2
  00537 2341 Управление по детонации - подогреваемый l-зонд 1
  00539   Датчик температуры топлива (дизель)
  00540 2144 Датчик детонации 2 (KS)
  00542   Датчик подъема иглы форсунки (дизель)
  00543 2144 Превышение максимальных допустимых оборотов двигателя
  00544 2224 Превышение допустимого давления турбокомпрессора
  00545 2142 Сигнал AT
  00545 2314 Электрическое соединение двигатель/коробка передач
  00546   Шина данных блока управления ТНВД
  00550   Разность управления моментом начала впрыска (дизель)
  00552 2323 Измеритель воздушного потока (VAF)/массы воздуха (MAF)
  00553 2324 Измеритель воздушного потока (VAF)/массы воздуха (MAF)
  00554   Управление по детонации - подогреваемый l-зонд 2
  00555   Подогреваемый l-зонд 2
  00558 2343 Контроль качества смеси - переобедненная смесь
  00559 2344 Контроль качества смеси - переобогащенная смесь
  00560   Э/магнит системы рециркуляции отработавших газов (EGR)
  00561 2413 Контроль качества смеси 1
  00575 2221 Измеритель массы воздуха (MAF)/Датчик абсолютного давления в трубопроводе (MAP)
  00577-00580   Антидетонационное регулирование, цилиндр 1-4
  00585   Датчик температуры системы рециркуляции отработавших газов (EGR)
  00587   Контроль качества смеси
  00609   Сигнал зажигания 1
  00610   Сигнал зажигания 2
  00611   Сигнал зажигания 3
  00625   Не соответствующий сигнал датчика скорости автомобиля (VSS)
  00626   Контрольная лампа преднакала (дизель)
  00628   Неисправность остановки двигателя - блок управления ТНВД
  00635   Подогреватель l-зонда
  00667   Сигнал датчика температуры внешнего воздуха
  00668   Напряжение питания блока управления ТНВД
  00670   Датчик положения привода управления оборотами холостого хода (ISC)
  00671   Неисправность выключателя темпостата
  00689   Утечка воздуха во впускном трубопроводе
  00741   Датчик-выключатель положения тормозной педали (BPP) I/II или неисправны обе лампы стоп-сигналов
  00750   Контрольная лампа "Проверьте двигатель" (MIL)
  00777   Датчик/датчик-выключатель положения педали акселератора (APP)
  01028   Реле вентилятора радиатора
  01044   Неверная кодировка блока управления двигателем (ECM)
  01087   Не установлены базовые параметры
  01088   Контроль качества смеси 2
  01117   Низкий сигнал генератора
  01119   Д/в положения селектора AT
  01120   Датчик положения распредвала 1 (CMP)
  01121   Датчик положения распредвала 2 (CMP)
  01126   Сбой сигнала оборотов двигателя к передней панели
  01165   Блок управления дроссельной заслонкой
  01177   Дефект блока управления двигателем (ECM)
  01180   Электрическое соединение двигатель/кондиционер
  01180   Превышение диапазона сигнала датчика воздушного потока (MAF)/Датчика положения заслонки дросселя (TP)
  01196   Сигнал AT
  01242 4332 Блок управления двигателем (ECM)
  01243   Э/м клапан управления всасываемым воздухом
  01244   Управление подогревом l-зонда
  01247 4343 Клапан продувки адсорбера (EVAP)
  01249 4411 Инжектор, цилиндр 1
  01250 4412 Инжектор, цилиндр 2
  01251 4413 Инжектор, цилиндр 3
  01252 4414 Инжектор, цилиндр 4
  01257 4431 Клапан управления воздухом холостого хода (IAC)
  01259   Реле топливного насоса
  01262 4442 Клапан регулировки давления наддува
  01265   Э/м клапан рециркуляции отработавших газов (EGR)
  01266   Реле свечей накаливания
  01268   Регулятор количества топлива (дизель)
  01282   Э/магнит управления воздухом впускного трубопровода
  01295   Реле топливного насоса
  01318   Блок управления ТНВД
  01375   Закрепленный на двигателе управляющий э/магнит I/II (дизель)
  01376   Сигнал датчика положения плунжера ТНВД
  01440   Сигнал запаса топлива
  01441   Датчик перехода на резерв топлива
  01442   Пропуски в работе цилиндров - отсутствие топлива в ТНВД
  01686   Реле включения вентилятора радиатора
  16519   Повреждение проводки подогревателя l-зонда
  16534   Неисправность в цепи подогреваемого l-зонда, левый ряд цилиндров моделей с V-образным двигателем
  16535   Низкое напряжение подогреваемого l-зонда, левый ряд цилиндров моделей с V-образным двигателем
  16536   Высокое напряжение подогреваемого l-зонда, левый ряд цилиндров моделей с V-образным двигателем
  16538   Отсутствие сигнала подогреваемого l-зонда, левый ряд цилиндров моделей с V-образным двигателем
  16989   Повреждение блока управления двигателем (ECM)
  17540   Цепь подогрева l-зонда
  17541   Цепь подогрева l-зонда
  17745   Датчик положения распредвала (CMP), (правый ряд цилиндров на V-образном двигателе)
  17746   Датчик положения распредвала (CMP), (правый ряд цилиндров на V-образном двигателе)
  17923   Э/м управления всасываемым воздухом
  17924   Э/м управления всасываемым воздухом
  17934   Замыкание на + активатора датчика положения распредвала (CMP)
  17935   Замыкание на корпус активатора датчика положения распредвала (CMP)
  17936   Обрыв в цепи активатора датчика положения распредвала (CMP)
  17953   Повреждение управления дроссельной заслонкой
  17966   Привод управления оборотами холостого хода (ISC)
  17967   Сбита базовая установка дроссельной заслонки
  17972   Низкое напряжение питания блока управления дроссельной заслонкой
  17973   Ниже предела обогащения базовые установки дросселирования
  17978   Сработала противоугонная система
  17987   Не опознан сигнал противоугонной системой/блоком управления двигателя (ECM)
  18034   Сигнал AT
  18056   Сбой сигнала коммутируемой шины данных CAN
  18057   Сбой сигнала коммутируемой шины данных CAN или повреждение в системе ABS
  18058   Сбой сигнала коммутируемой шины данных CAN или неисправность в приборной панели
  18062   Проверьте память неисправностей приборной доски
  18259   Сигнал ABS
  65535 1111 Дефект блока управления двигателем (ECM)
P0000     Отсутствие кодов неисправностей в памяти системы
P0100     Нарушение в цепи измерителя массы воздуха MAF/датчика абсолютного давления в трубопроводе (MAP)
P0101     Неисправен датчик MAF
P0102 16486   Замыкание на корпус или низкий уровень сигнала датчика MAF
P0103 16487   Замыкание на + или высокий уровень сигнала датчика MAF
P0104     Перемежающаяся ошибка функционирования датчика MAF
P0105     Неисправности в цепи датчика абсолютного давления (МАР)/датчика атмосферного давления
P0106     Нарушение функционирования датчика абсолютного давления (МАР)/датчика атмосферного давления
P0107 16491   Обрыв или замыкание на корпус цепи датчика МАР/датчика атмосферного давления
P0108 16492   Замыкание на + цепи датчика МАР/датчика атмосферного давления
P0109     Перемежающаяся ошибка функционирования датчика МАР/датчика атмосферного давления
P0110     Перемежающаяся ошибка функционирования датчика МАР/датчика атмосферного давления
P0111     Нарушение исправности функционирования датчика IAT
P0112 16496   Замыкание цепи датчика IAT на корпус
P0113 16497   Обрыв или замыкание на + цепи датчика IAT
P0114     Перемежающаяся ошибка функционирования датчика IAT
P0115     Отсутствие или чрезмерно низкий уровень сигнала датчика температуры охладителя (ЕСТ)
P0116 16500   Чрезмерно высокий уровень сигнала датчика ЕСТ/проблемы с эффективностью отдачи двигателя
P0117 16501   Замыкание цепи датчика ЕСТ на корпус
P0118 16502   Обрыв или замыкание на + цепи датчика ЕСТ
P0119     Перемежающаяся ошибка функционирования датчика ЕСТ
P0120 16504   Неисправности в цепи датчика положения дроссельной заслонки (TPS)/выключателя А
P0121 16505   Нарушение в цепи TPS/выключателя А; Снижена эффективность отдачи двигателя
P0122 16506   Низкий входной сигнал датчика TPS/датчика А положения педали
P0123 16507   Высокий входной сигнал датчика TPS/датчика А положения педали
P0124     Перемежающаяся ошибка функционирования датчика TPS/датчика-выключателя А
P0125     Температура охлаждающей жидкости недостаточна для исправного функционирования обратной связи в цепи управления подачей топлива
P0126     Температура охлаждающей жидкости недостаточна для стабильного функционирования системы управления
P0130 16514   Неисправность в цепи l-зонда (правый ряд цилиндров на V-образном двигателе)
P0131 16515   Низкое напряжение цепи подогреваемого l-зонда (правый ряд цилиндров на V-образном двигателе)
P0132 16516   Высокое напряжение подогреваемого l-зонда (правый ряд цилиндров на V-образном двигателе)
P0133 16517   Чрезмерно высокое напряжение или медленное реагирование подогреваемого
l-зонда (правый ряд цилиндров на V-образном двигателе)
P0134 16518   Отсутствие сигнала l-зонда (правый ряд цилиндров на V-образном двигателе)
P0135 16519   Нарушение в цепи подогрева l-зонда (чрезмерно высокое напряжение) (правый ряд цилиндров на V-образном двигателе)
P0142     Неисправен l-зонд 3 (правый ряд цилиндров на V-образном двигателе)
P0143     Низкое напряжение l-зонда 3 (правый ряд цилиндров на V-образном двигателе)
P0144     Высокое напряжение l-зонда 3 (правый ряд цилиндров на V-образном двигателе)
P0145     Пониженная реактивность l-зонда 3 (правый ряд цилиндров на V-образном двигателе)
P0146     Нарушение активности функционирования l-зонда 3 (правый ряд цилиндров на V-образном двигателе)
P0147     Неисправен подогрев l-зонда 3 (правый ряд цилиндров на V-образном двигателе)
P0150 16534   Неисправность в цепи l-зонда (левый ряд цилиндров на V-образном двигателе)
P0151 16535   Нарушение исправности функционирования отслеживания обеднения смеси l-зонда (левый ряд цилиндров на V-образном двигателе)
P0152 16536   Нарушение исправности отслеживания обогащения смеси l-зонда (левый ряд цилиндров на V-образном двигателе)
P0153 16537   Замедленное реагирование l-зонда (левый ряд цилиндров на V-образном двигателе)
P0154 16538   Высокое напряжение l-зонда (левый ряд цилиндров на V-образном двигателе)
P0155 16539   Нарушение исправности функционирования нагревателя l-зонда (левый ряд цилиндров на V-образном двигателе)
P0162     Неисправен l-зонд 3 (левый ряд цилиндров на V-образном двигателе)
P0163     Низкое напряжение l-зонда 3 (левый ряд цилиндров на V-образном двигателе)
P0164     Высокое напряжение l-зонда 3 (левый ряд цилиндров на V-образном двигателе)
P0165     Пониженная реактивность l-зонда 3 (левый ряд цилиндров на V-образном двигателе)
P0166     Нарушение активности функционирования l-зонда 3 (левый ряд цилиндров на V-образном двигателе)
P0167     Неисправен подогрев l-зонда 3 (левый ряд цилиндров на V-образном двигателе)
P0170 16554   Переобеднение или переобогащение воздушно-топливной смеси (правый ряд цилиндров на V-образном двигателе)
P0171 16555   Переобеднение воздушно-топливной смеси (правый ряд цилиндров на V-образном двигателе)
P0172 16556   Переобогащение воздушно-топливной смеси (правый ряд цилиндров на V-образном двигателе)
P0173 16557   Переобедненный или переобогащенный впрыск (левый ряд цилиндров на V-образном двигателе)
P0174 16558   Переобедненный впрыск (левый ряд цилиндров на V-образном двигателе)
P0175 16559   Переобогащенный впрыск (левый ряд цилиндров на V-образном двигателе)
P0176     Неисправность в цепи датчика состава топлива
P0177     Нарушена исправность функционирования датчика состава топлива
P0178     Замыкание на массу в цепи датчика состава топлива
P0179     Замыкание на + в цепи датчика состава топлива
P0180     Неисправность в цепи датчика A температуры в топливном баке
P0181     Нарушена исправность функционирования датчика А температуры топлива
P0182     Замыкание на массу в цепи датчика А температуры топлива
P0183     Замыкание на + в цепи датчика А температуры топлива
P0184     Перемежающаяся неисправность в цепи датчика А температуры топлива
P0185     Неисправность в цепи датчика В температуры топлива
P0186     Нарушена исправность функционирования датчика В температуры топлива
P0187     Замыкание на массу в цепи датчика В температуры топлива
P0188     Замыкание на + в цепи датчика В температуры топлива
P0189     Перемежающаяся неисправность в цепи датчика В температуры топлива
P0190, P0191     Нарушена исправность функционирования датчика давления впрыска (на топливной магистрали)
P0192     Чрезмерно низкий уровень напряжения датчика давления впрыска
P0193     Чрезмерно высокий уровень напряжения датчика давления впрыска
P0194     Перемежающаяся неисправность в цепи датчика давления в топливной магистрали
P0195     Неисправность в цепи датчика температуры двигательного масла
P0196     Нарушена исправность функционирования датчика температуры двигательного масла
P0197     Замыкание на массу в цепи датчика температуры двигательного масла
P0198     Замыкание на + в цепи датчика температуры двигательного масла
P0199     Перемежающаяся неисправность в цепи датчика температуры двигательного масла
P0200     Неисправность в цепи впрыска топлива
P0201- P0204     Неисправность в цепи инжектора цилиндра 1 - 4 соответственно
P0214     Нарушение исправности функционирования инжектора холодного запуска 2
P0215     Нарушение исправности функционирования запорного электромагнитного клапана
P0216     Неисправность в цепи управления распределением впрыска топлива
P0217     Перегрев двигателя
P0218     Перегрев трансмиссии
P0219     Недопустимое превышение оборотов двигателя
P0220     Неисправность в цепи TPS/датчик-выключатель В
P0221     Нарушение исправности функционирования TPS/датчик-выключатель В
P0222     Замыкание на массу в цепи TPS/датчик-выключатель В
P0223     Замыкание на + в цепи TPS/датчик-выключатель В
P0224     Перемежающаяся неисправность TPS/датчик-выключатель В
P0225     Неисправность в цепи TPS/датчик-выключатель С
P0226     Нарушение исправности функционирования TPS/датчик-выключатель С
P0227     Замыкание на массу в цепи TPS/датчик-выключатель С
P0228     Замыкание на + в цепи TPS/датчик-выключатель С
P0229     Перемежающаяся неисправность TPS/датчик-выключатель С
P0230     Неисправность в цепи первичного контура топливного насоса
P0231     Замыкание на массу в цепи вторичного контура топливного насоса
P0232     Замыкание на + в цепи вторичного контура топливного насоса
P0233     Перемежающаяся неисправность в цепи вторичного контура топливного насоса
P0261     Замыкание на массу в цепи инжектора цилиндра 1
P0262     Замыкание на + в цепи инжектора цилиндра 1
P0263     Нарушение баланса впрыска инжектора цилиндра 1
P0264     Замыкание на массу в цепи инжектора цилиндра 2
P0265     Замыкание на + в цепи инжектора цилиндра 2
P0266     Нарушение баланса впрыска инжектора цилиндра 2
P0267     Замыкание на массу в цепи инжектора цилиндра 3
P0268     Замыкание на + в цепи инжектора цилиндра 3
P0269     Нарушение баланса впрыска инжектора цилиндра 3
P0270     Замыкание на массу в цепи инжектора цилиндра 4
P0271     Замыкание на + в цепи инжектора цилиндра 4
P0272     Нарушение баланса впрыска инжектора цилиндра 4
P0300 16684   Имеют место случайные пропуски зажигания в различных цилиндрах
P0301 -
-P0304
16685-16688   Имеют место пропуски зажигания в цилиндре 1 - 4 соответственно
P0320,
P0321
16705   Неисправность во входном контуре цепи контроля оборотов двигателя системы управления распределением зажигания
P0322 16706   Отсутствие сигнала во входном контуре цепи контроля оборотов двигателя системы управления распределением зажигания
P0323     Перемежающаяся неисправность во входном контуре цепи контроля оборотов двигателя системы управления распределением зажигания
P0325     Неисправен датчик детонации 1 (правый ряд цилиндров на V-образном двигателе)
P0326     Неисправен датчик детонации 1 (правый ряд цилиндров на V-образном двигателе)
P0327 16711   Замыкание на корпус цепи датчика детонации 1 (правый ряд цилиндров на V-образном двигателе)
P0328 16712   Замыкание на + цепи датчика детонации 1 (правый ряд цилиндров на V-образном двигателе)
P0329     Перемежающаяся неисправность во входном контуре датчика детонации 1
P0330     Неисправен датчик детонации 2 (левый ряд цилиндров на V-образном двигателе)
P0331     Неисправен датчик детонации 2 (левый ряд цилиндров на V-образном двигателе)
P0332 16716   Замыкание на массу цепи датчика детонации 2 (левый ряд цилиндров на V-образном двигателе)
P0333 16717   Замыкание на + в цепи датчика детонации 2 (левый ряд цилиндров на V-образном двигателе)
P0334     Перемежающаяся неисправность во входном контуре датчика детонации 2 (левый ряд цилиндров на V-образном двигателе)
P0335     Сигнал оборотов двигателя/Неисправность в цепи датчика А положения коленчатого вала СКР
P0336     Датчик А положения коленчатого вала СКР
P0337 16721   Замыкание на корпус в цепи датчика СКР А
P0338     Замыкание на + в цепи датчика СКР А
P0339     Перемежающаяся неисправность в цепи датчика СКР А
P0340     Неисправность в цепи датчика положения распределительного вала СМР
P0341     Нарушение исправности функционирования датчика СМР
P0342     Замыкание на массу в цепи датчика СМР
P0343     Замыкание на + в цепи датчика СМР
P0344     Перемежающаяся неисправность в цепи датчика СМР
P0350     Неисправность в первичном/вторичном контуре катушки зажигания
P0351-P0362     Неисправность в первичном/вторичном контуре катушки зажигания А - L соответственно
P0370     Неисправность в цепи опорного сигнала высокого разрешения А управления установкой угла опережения зажигания
P0371     Неисправность в цепи опорного сигнала высокого разрешения А управления установкой угла опережения зажигания (чрезмерное количество импульсов)
P0372     Неисправность в цепи опорного сигнала высокого разрешения А управления установкой угла опережения зажигания (недостаточное количество импульсов)
P0373     Перемежающаяся неисправность в цепи опорного сигнала высокого разрешения А управления установкой угла опережения зажигания (аритмичность импульсов)
P0374     Неисправность в цепи опорного сигнала высокого разрешения А управления установкой угла опережения зажигания (отсутствие импульсов)
P0375     Неисправность в цепи опорного сигнала высокого разрешения В управления установкой угла опережения зажигания
P0376     Неисправность в цепи опорного сигнала высокого разрешения В управления установкой угла опережения зажигания (чрезмерное количество импульсов)
P0377     Неисправность в цепи опорного сигнала высокого разрешения В управления установкой угла опережения зажигания (недостаточное количество импульсов)
P0378     Перемежающаяся неисправность в цепи опорного сигнала высокого разрешения В управления установкой угла опережения зажигания (аритмичность импульсов)
P0379     Неисправность в цепи опорного сигнала высокого разрешения В управления установкой угла опережения зажигания (отсутствие импульсов)
P0385     Неисправность в цепи датчика СКР В
P0386     Нарушение исправности функционирования датчика СКР В
P0387     Замыкание на массу в цепи датчика СКР В
P0388     Замыкание на + в цепи датчика СКР В
P0389     Перемежающаяся неисправность в цепи датчика СКР В
P0400     Чрезмерность или недостаточность интенсивности рециркуляции отработавших газов (EGR)
P0401 16785   Выявлено ослабление потока EGR
P0402 16786   Выявлено чрезмерное усиление потока EGR Неисправность в цепи датчика противодавления EGR
P0403     Неисправность в цепи клапана EGR
P04024     Нарушение исправности функционирования цепи EGR
P0405     Замыкание на массу в цепи датчика А EGR
P0406     Замыкание на + в цепи датчика А EGR
P0407     Замыкание на массу в цепи датчика В EGR
P0408     Замыкание на + в цепи датчика В EGR
P0410     Неисправность в системе подмешивания дополнительного воздуха
P0411 16795   Неправильное определение потока системой подмешивания дополнительного воздуха
P0412     Неисправность в цепи клапана А системы подмешивания дополнительного воздуха
P0413     Обрыв или замыкание на + цепи клапана А системы подмешивания дополнительного воздуха
P0414     Замыкание на корпус цепи клапана А системы подмешивания дополнительного воздуха
P0415     Неисправность в цепи клапана-переключателя В системы подмешивания дополнительного воздуха
P0416     Обрыв в цепи клапана-переключателя В системы подмешивания дополнительного воздуха
P0417     Короткое замыкание в цепи клапана-переключателя В системы подмешивания дополнительного воздуха
P0418     Нарушение исправности функционирования реле А системы подмешивания дополнительного воздуха
P0419     Нарушение исправности функционирования реле В системы подмешивания дополнительного воздуха
P0420 -
-P0423
16806   Нарушение исправности функционирования каталитического преобразователя (правый ряд цилиндров на V-образном двигателе)
P0424     Чрезмерное снижение температуры каталитического преобразователя (правый ряд цилиндров на V-образном двигателе)
P0430 -
-P0433
16816   Чрезмерно снижена эффективность функционирования каталитического преобразователя (левый ряд цилиндров на V-образном двигателе)
P0434     Чрезмерное снижение температуры каталитического преобразователя (левый ряд цилиндров на V-образном двигателе)
P0440 16824   Утечки в системе улавливания паров топлива EVAP
P0441 16825   Снижена интенсивность продувки угольного адсорбера системы EVAP
P0442 16826   Выявлена незначительная утечка в системе EVAP
P0443 -
-Р0446
    Неисправность в цепи клапана управления продувкой угольного адсорбера EVAP
P0447     Обрыв в цепи управления вентиляцией системы EVAP
P0448     Короткое замыкание в цепи управления вентиляцией системы EVAP
P0449     Неисправность в цепи электромагнитного клапана/клапана вентиляции системы EVAP
P0450     Нарушение в цепи датчика давления паров в бензобаке системы EVAP
P0451     Нарушение исправности функционирования системы EVAP
P0452 16836   Низкий входной сигнал датчика давления в топливном баке (система EVAP)
P0453 16837   Высокий входной сигнал датчика давления в топливном баке (система EVAP)
P0454     Перемежающаяся неисправность датчика давления системы EVAP
P0455 16839   Выявлена значительная утечка в системе EVAP
P0460     Неисправность в цепи датчика уровня топлива
P0461 16845   Нарушение исправности функционирования датчика уровня топлива
P0462     Замыкание на массу в цепи датчика уровня топлива
P0463     Замыкание на + в цепи датчика уровня топлива
P0464     Перемежающаяся неисправность в цепи датчика уровня топлива
P0465     Неисправность в цепи датчика потока продувки
P0466     Нарушение исправности функционирования датчика потока продувки
P0467     Замыкание на массу в цепи датчика потока продувки
P0468     Замыкание на + в цепи датчика потока продувки
P0469     Перемежающаяся неисправность датчика потока продувки
P0470     Неисправность в цепи датчика давления отработавших газов
P0471     Нарушение исправности функционирования датчика давления отработавших газов
P0472     Замыкание на массу в цепи датчика давления отработавших газов
P0473     Замыкание на + в цепи датчика давления отработавших газов
P0474     Перемежающаяся неисправность в цепи датчика давления отработавших газов
P0475     Неисправность в цепи управляющего клапана давления отработавших газов
P0476     Нарушение исправности функционирования управляющего клапана давления отработавших газов
P0477     Замыкание на массу в цепи управляющего клапана давления отработавших газов
P0478     Замыкание на + в цепи управляющего клапана давления отработавших газов
P0479     Перемежающаяся неисправность в цепи управляющего клапана давления отработавших газов
P0480     Неисправность в цепи управления вентилятора 1 системы охлаждения
P0481     Неисправность в цепи управления вентилятора 2 системы охлаждения
P0482     Неисправность в цепи управления вентилятора 3 системы охлаждения
P0483     Отказ при проверке рациональности функционирования вентилятора системы охлаждения
P0484     Перегрузка по току в цепи вентилятора системы охлаждения
P0485     Неисправность в цепи питания/заземления вентилятора системы охлаждения
P0500,
P0501
16885   Неисправность в цепи датчика скорости автомобиля VSS
P0502     Отсутствие сигнала или замыкание на корпус датчика VSS
P0503     Нестабильность/нарушение ритмичности/завышение сигнала в работе VSS
P0505     Неисправность в цепи датчика IAC стабилизации оборотов холостого хода
P0506 16890   Неожиданное занижение частоты вращения двигателя при срабатывании системы стабилизации оборотов холостого хода
P0507 16891   Неожиданное завышение частоты вращения двигателя при срабатывании системы стабилизации оборотов холостого хода
P0510     Неисправность в цепи д/в закрытого положения дроссельной заслонки TPS
P0520     Неисправность в цепи датчика/датчика-выключателя давления двигательного масла
P0521     Нарушение исправности функционирования датчика/датчика-выключателя давления двигательного масла
P0522     Замыкание на массу в цепи датчика/датчика-выключателя давления двигательного масла
P0523     Замыкание на + в цепи датчика/датчика-выключателя давления двигательного масла
P0530     Нарушение цепи датчика давления хладагента системы К/В
P0531     Нарушение исправности функционирования датчика давления хладагента системы К/В
P0532     Замыкание на массу в цепи датчика давления хладагента системы К/В
P0533     Замыкание на + в цепи датчика давления хладагента системы К/В
P0534     Разрядка (потеря хладагента) в охладительном контуре системы К/В
P0535     Отсутствие или нестабильность сигнала оборотов двигателя - зажигания
P0550     Неисправность в цепи датчика давления системы PAS (гидроусилителя руля)
P0551     Нарушение исправности функционирования датчика давления системы PAS (гидроусилителя руля)
P0552     Замыкание на массу в цепи датчика давления системы PAS (гидроусилителя руля)
P0553     Замыкание на + в цепи датчика давления системы PAS (гидроусилителя руля)
P0554     Перемежающаяся неисправность в цепи датчика давления системы PAS (гидроусилителя руля)
P0560 16944   Неисправность в системе бортового электропитания
P0561     Нарушение стабильности напряжения бортового электропитания
P0562 16946   Занижение напряжения бортового электропитания
P0563 16947   Завышение напряжения бортового электропитания
P0565     Нарушение при выработке сигнала включения темпостата
P0566     Нарушение при выработке сигнала выключения темпостата
P0567     Нарушение при выработке сигнала возврата (RESUME) темпостата
P0568     Нарушение при выработке сигнала установки (SET) темпостата
P0569     Нарушение при выработке сигнала движения накатом (CAST) темпостата
P0570     Нарушение при выработке сигнала акселерации (ACCEL) темпостата
P0571     Неисправность в цепи датчика-выключателя А торможения темпостата
P0572     Замыкание на массу в цепи датчика-выключателя А торможения темпостата
P0573     Замыкание на + в цепи датчика-выключателя А торможения темпостата
P0574 -
- P0580
    Резервная зона системы управления скоростью (темпостата)
P0600     Неисправность последовательного порта блока управления АТ
P0601 16985   Ошибка при вычислении контрольной суммы памяти модуля управления
P0602     Ошибка программирования модуля управления
P0603 65535   Ошибка регенерации памяти (КАМ) модуля управления АТ
P0604 16988   Ошибка ОЗУ (RAM) модуля управления
P0605 16989   Неисправность РСМ
P0605 65535   Ошибка ПЗУ (ROM) модуля управления АТ
P0606     Отказ процессора РСМ
P0608     Нарушение при выработке выходного сигнала А модуля управления VSS
P0609     Нарушение при выработке выходного сигнала В модуля управления VSS
P0620     Неисправность в цепи управления генератора
P0621     Неисправность в цепи управления L контрольной лампы генератора
P0622     Неисправность в полевой цепи F управления генератора
P0650     Неисправность в цепи контрольной лампы отказов (MIL)
P0654     Неисправность в цепи выходного сигнала оборотов двигателя
P0655     Неисправность в цепи выходного сигнала контрольной лампы перегрева двигателя
P0656     Неисправность в цепи выходного сигнала уровня топлива
P0700     Нарушение исправности функционирования системы управления трансмиссией
P0701     Неисправность в цепи выходного сигнала оборотов двигателя АТ
P0702     Электрическая неисправность в цепи системы управления трансмиссией
P0703     Неисправность в цепи датчика-выключателя В торможения/преобразователя вращения
P0704     Неисправность во входном контуре цепи датчика-выключателя сцепления
P0705 00293   Неисправность в цепи датчика-выключателя положения трансмиссии/разрешения запуска
P0706 17090   Неисправность в цепи датчика-выключателя положения трансмиссии
P0707 17091   Замыкание на массу в цепи датчика-выключателя положений трансмиссии
P0708 17092   Замыкание на + в цепи датчика-выключателя положений трансмиссии
P0709     Перемежающаяся неисправность в цепи датчика-выключателя положений трансмиссии
P0710     Неисправность в цепи датчика температуры ATF
P0711     Неисправность в цепи датчика температуры ATF
P0712     Замыкание на массу в цепи датчика температуры ATF
P0713     Замыкание на + в цепи датчика температуры ATF
P0714     Перемежающаяся неисправность в цепи датчика температуры ATF
P0715 00297   Неисправность во входном контуре цепи датчика оборотов турбины
P0716     Неисправность во входном контуре цепи датчика оборотов турбины
P0717     Отсутствие сигнала во входном контуре цепи датчика оборотов турбины
P0718     Перемежающаяся неисправность во входном контуре цепи датчика оборотов турбины
P0719     Замыкание на массу в цепи датчика-выключателя В торможения/преобразователя вращения
P0720     Неисправность в цепи датчика скорости
P0721 00297   Нарушение исправности функционирования датчика скорости
P0722 00297   Отсутствие выходного сигнала датчика скорости
P0723     Перемежающаяся неисправность датчика скорости
P0724     Замыкание на + в цепи датчика-выключателя В торможения/преобразователя вращения
P0725 00529   Сбои в подаче сигнала оборотов двигателя
P0726 00543   Неисправность во входном контуре цепи регистрации оборотов двигателя
P0727 00529   Отсутствие входного сигнала в цепи регистрации оборотов двигателя
P0728     Перемежающаяся неисправность во входном контуре цепи регистрации оборотов двигателя
P0730 00652   Неправильный выбор передачи АТ
P0731 -
- P0735
00652   Сбои в подаче сигнала включения 1 - 5-й передачи соответственно
P0736     Сбои в подаче сигнала включения задней передачи
P0740     Неисправность в цепи электромагнита клапана ТСС АТ
P0741     Залипание в разомкнутом состоянии сцепления преобразования вращения
P0742     Залипание в замкнутом состоянии сцепления преобразователя вращения
P0743     Электрический отказ в цепи сцепления преобразователя вращения
P0744     Перемежающаяся неисправность в цепи сцепления преобразователя вращения АТ
P0745     Неисправность в цепи электромагнитного клапана давления в тракте
P0746     Залипание в разомкнутом состоянии электромагнитного клапана управления давлением
P0747     Залипание в замкнутом состоянии электромагнитного клапана управления давлением
P0748 00268   Электрическая неисправность в цепи электромагнитного клапана управления давлением
P0749     Перемежающаяся неисправность электромагнитного клапана управления давлением
P0750     Нарушение исправности функционирования электромагнитного клапана переключения А
P0751     Залипание в разомкнутом состоянии электромагнитного клапана переключения А
P0752     Залипание в замкнутом состоянии электромагнитного клапана переключения А
P0753 00258   Электрическая неисправность в цепи электромагнитного клапана переключения А
P0754     Перемежающаяся неисправность электромагнитного клапана переключения А
P0755     Нарушение исправности функционирования электромагнитного клапана переключения В
P0756     Залипание в разомкнутом состоянии электромагнитного клапана переключения В
P0757     Залипание в замкнутом состоянии электромагнитного клапана переключения В
P0758 00260   Электрическая неисправность в цепи электромагнитного клапана переключения В
P0759     Перемежающаяся неисправность электромагнитного клапана переключения В
P0760     Нарушение исправности функционирования электромагнитного клапана переключения С
P0761     Залипание в разомкнутом состоянии электромагнитного клапана переключения С
P0762     Залипание в замкнутом состоянии электромагнитного клапана переключения С
P0763 00262   Электрическая неисправность в цепи электромагнитного клапана переключения С
P0764     Перемежающаяся неисправность электромагнитного клапана переключения С
P0765     Нарушение исправности функционирования электромагнитного клапана переключения D
P0766     Залипание в разомкнутом состоянии электромагнитного клапана переключения D
P0767     Залипание в замкнутом состоянии электромагнитного клапана переключения D
P0768 00264   Электрическая неисправность в цепи электромагнитного клапана переключения D
P0769     Перемежающаяся неисправность электромагнитного клапана переключения D
P0770     Нарушение исправности функционирования электромагнитного клапана переключения Е
P0771     Залипание в разомкнутом состоянии электромагнитного клапана переключения Е
P0772     Залипание в замкнутом состоянии электромагнитного клапана переключения Е
P0773 00266   Электрическая неисправность в цепи электромагнитного клапана переключения Е
P0774     Перемежающаяся неисправность электромагнитного клапана переключения Е
P0780     Нарушение при переключении передач
P0781     Нарушение при переключении передач 1 - 2
P0782     Нарушение при переключении передач 2 - 3
P0783     Нарушение при переключении передач 3 - 4
P0784     Нарушение при переключении передач 4 - 5
P0785     Неисправность электромагнитного клапана переключения/распределения
P0786     Неисправность электромагнитного клапана переключения/распределения
P0787     Замыкание на массу в цепи электромагнитного клапана переключения/распределения
P0788     Замыкание на + в цепи электромагнитного клапана переключения/распределения
P0789     Перемежающаяся неисправность электромагнитного клапана переключении
P07890     Неисправность в цепи датчика-выключателя режимов АТ
P0801     Неисправность в цепи управления ингибитора реверса
P0803     Неисправность в цепи повышения передач 1 - 4 (пропуски при переключении)
P0804     Неисправность в цепи контрольной лампы пропусков при повышении передачи 1 - 4
P1101 17509   Чрезмерно низкий выходной сигнал/воздушные утечки подогреваемого l-зонда 1 правого ряда цилиндров
P1102 17510   Короткое замыкание на + нагревателя l-зонда 1 (правый ряд цилиндров на V-образном двигателе)
P1103 17511   Чрезмерно низкий выходной сигнал цепи нагревательного элемента l-зонда 1 правого ряда цилиндров
P1104 17512   Чрезмерно низкий сигнал на выходе/воздушные утечки l-зонда 2 правого ряда цилиндров
P1105 17513   Короткое замыкание на + нагревателя l-зонда 2 (правый ряд цилиндров на V-образном двигателе)
P1106 17514   Чрезмерно низкий сигнал на выходе/воздушные утечки подогреваемого l-зонда 1 левого ряда цилиндров
P1107 17515   Короткое замыкание на + нагревателя l-зонда 1 (левый ряд цилиндров на V-образном двигателе)
P1108 17516   Короткое замыкание на корпус нагревателя l-зонда 1 (левый ряд цилиндров на V-образном двигателе)
P1109 17517   Чрезмерно низкий сигнал на выходе/воздушные утечки l-зонда 2 левого ряда цилиндров на V-образном двигателе
P1110 17518   Короткое замыкание на + нагревателя l-зонда 2 (левый ряд цилиндров на V-образном двигателе)
P1127 17535   Постоянное переобогащение смеси, правый ряд цилиндров на V-образном двигателе смесь
P1128 17536   Постоянное переобеднение смеси, правый ряд цилиндров на V-образном двигателе
P1129 17537   Постоянное переобогащение смеси, левый ряд цилиндров на V-образном двигателе
P1130 17538   Постоянное переобеднение смеси, левый ряд цилиндров на V-образном двигателе
P1136 17544   Постоянное переобеднение смеси, правый ряд цилиндров на V-образном двигателе
P1137 17545   Постоянное переобогащение смеси, правый ряд цилиндров на V-образном двигателе
P1138 17546   Постоянное переобеднение смеси, левый ряд цилиндров на V-образном двигателе
P1139 17547   Постоянное переобогащение смеси, левый ряд цилиндров на V-образном двигателе
P1141 17549   Нарушение исправности функционирования системы перекрестного контроля вычисления нагрузки
P1176 17584   Достижение предела В1 корректировки l-зонда позади каталитического преобразователя
P1177 17585   Достижение предела В2 корректировки l-зонда позади каталитического преобразователя
P1196 17604   Электрическая неисправность нагревателя l-зонда, правый ряд цилиндров моделей с V-образным двигателем
P1197 17605   Электрическая неисправность нагревателя l-зонда, левый ряд цилиндров моделей с V-образным двигателем
P1198 17606   Неисправность в электрической цепи нагревателя l-зонда 2 правого ряда цилиндров
P1199 17607   Неисправность в электрической цепи нагревателя l-зонда 2 левого ряда цилиндров
P1201-
-P1204
17609-17612   Повреждение инжектора или его проводки - цилиндр 1-4
P1213-
-P1216
17621-17624   Повреждение инжектора или его проводки - цилиндр 1-4
P1225-
-P1228
17633-17636   Короткое замыкание на массу в цепи инжектора цилиндра 1-4
P1237-
-P1240
17645-1748   Обрыв в цепи инжектора цилиндра 1-4
P1250 17658   Подходит к концу запас топлива
P1280 17688   Нарушена проходимость клапана управления подачей воздуха системы впрыска
P1283 17691   Электрический отказ клапана управления подачей воздуха системы впрыска
P1286 17694   Замыкание на + клапана управления подачей воздуха системы впрыска
P1325-
-P1328
17733-17736   Антидетонационное регулирование, цилиндр 1-4
P1337 17745   Короткое замыкание на массу в цепи датчика СМР правого ряда цилиндров
P1338 17746   Замыкание на + в цепи датчика СМР правого ряда цилиндров
P1339 17747   Перекрестное замыкание в цепи датчиков СКР/VSS
P1340 17748   Нарушение последовательности выдачи сигналов датчиками СМР/СКР левого ряда цилиндров
P1341 17749   Закорочен выход катушки зажигания 1
P1343 17751   Закорочен выход катушки зажигания 2
P1345 17753   Закорочен выход катушки зажигания 3
P1386 17794   Ошибка контура управления детонацией внутреннего модуля управления
P1391 17799   Замыкание на массу CMP, левый ряд цилиндров моделей с V-образным двигателем
P1392 17800   Замыкание на + или обрыв цепи CMP, левый ряд цилиндров моделей с V-образным двигателем
P1393-
-P1395
17801-17803   Электрический отказ выходного каскада катушки зажигания 1-3
P1396 17804   Утрачены зубцы сигнального ротора VSS
P1400 17808   Неисправность в цепи электромагнитного клапана EGR
P1402 17810   Короткое замыкание в цепи электромагнитного клапана EGR
P1407 17815   Чрезмерно низкий уровень сигнала датчика температуры EGR
P1408 17816   Чрезмерно высокий уровень сигнала датчика температуры EGR
P1409 17817   Отказ клапана продувки адсорбера (EVAP)
P1410 17818   Замыкание на + клапана продувки адсорбера (EVAP)
P1411 17819   Нарушена проходимость тракта левого ряда цилиндров системы подмешивания воздуха (AIR)
P1414 17822   Утечки в тракте AIR левого ряда цилиндров
P1417 17825   Чрезмерно низкий уровень сигнала датчика уровня топлива
P1418 17826   Чрезмерно высокий уровень сигнала датчика уровня топлива
P1420 17828   Нарушена исправность модуля управления системы подмешивания воздуха (AIR)
P1421 17829   Замыкание на массу в цепи клапана подмешивания дополнительного воздуха
P1422 17830   Короткое замыкание в цепи системы AIR правого ряда цилиндров
P1423 17831   Ослаблен поток AIR правого ряда цилиндров
P1424 17832   Утечки в системе AIR правого ряда цилиндров
P1425 17833   Короткое замыкание в цепи системы AIR правого ряда цилиндров
P1426 17834   Открыт клапан вентиляции бака
P1432 17840   Открыт клапан системы подмешивания дополнительного воздуха
P1433 17841   Обрыв в цепи реле насоса подачи дополнительного воздуха
P1434 17842   Короткое замыкание в цепи реле насоса AIR
P1436 17908   Электрический отказ в цепи реле насоса AIR
P1470 17878   Электрический отказ системы EVAP
P1471 17879   Замыкание на + в цепи системы EVAP
P1472 17880   Замыкание на массу в цепи насоса детектора утечек LDP системы EVAP
P1473 17881   Обрыв в цепи LDP системы EVAP
P1475 17883   Обрыв в цепи управления системы EVAP
P1476 17884   Отказ в цепи управления системы EVAP/недостаточна глубина разрежения
P1477 17885   Отказ в цепи LDP системы EVAP
P1500 17908   Отказ в цепи реле топливного насоса
P1501 17909   Замыкание на массу в цепи реле топливного насоса
P1502 17910   Замыкание на + цепи реле топливного насоса
P1504 17912   Перепускной канал во впускном воздушном тракте
P1505 17913   Нарушение функционирования датчика-выключателя закрытого положения дроссельной заслонки (CTP)
P1506 17914   Не размыкается CTP/замыкание на массу
P1507 17915   Нарушение в системе управления оборотами холостого хода (заниженный сигнал)
P1508 17916   Нарушение в системе управления оборотами холостого хода (завышенный сигнал)
P1509 17917   Электрический отказ в цепи IAC
P1510 17918   Замыкание на + цепи IAC
P1511 17919   Электрический отказ клапана управления подачей воздуха во впускной трубопровод
P1512 17920   Замыкание на + цепи клапана управления подачей воздуха во впускной трубопровод
P1515 17923   Замыкание на массу цепи клапана управления подачей воздуха во впускной трубопровод
P1516 17924   Обрыв цепи клапана управления подачей воздуха во впускной трубопровод
P1517 17925   Электрический отказ цепи главного реле
P1518 17926   Замыкание на + цепи главного реле
P1519 17927   Нарушена исправность функционирования управления впускным распредвалом правого ряда цилиндров
P1522 17930   Нарушена исправность функционирования управления впускным распредвалом левого ряда цилиндров
P1543 17951   Чрезмерно низкий сигнал потенциометра исполнительного устройства привода дроссельной заслонки
P1544 17952   Чрезмерно высокий сигнал потенциометра исполнительного устройства привода дроссельной заслонки
P1545 17953   Неисправность управления приводом дроссельной заслонки
P1546 17954   Замыкание на + в цепи клапана управления давлением наддува
P1547 17955   Замыкание на массу в цепи клапана управления давлением наддува
P1548 17956   Обрыв в цепи клапана управления давлением наддува
P1555 17963   Чрезмерно завышен верхний предел изменения давления
P1556 17964   Отрицательные отклонения изменения давления
P1557 17965   Положительные отклонения изменения давления
P1558 17966   Электрический отказ исполнительного устройства привода дроссельной заслонки
P1559 17967   Электрический отказ адаптации положения дроссельной заслонки системы стабилизации оборотов холостого хода (ISC)
P1560 17968   Превышены допустимые обороты двигателя
P1564 17972   Отказ при адаптации дроссельной заслонки при срабатывании системы стабилизации оборотов холостого хода (ISC)
P1564 17973   Не достигается нижнее положение дроссельной заслонки при срабатывании ISC
P1600 18008   Занижено напряжение на клемме подачи питания № 15
P1602 18010   Занижено напряжение на клемме подачи питания № 30
P1606 18014   Электрический отказ в цепи блока управления системы ABS/ASR
P1611 18019   Короткое замыкание на массу в цепи вызова контрольной лампы отказов (MIL)/ТСМ
P1612 18020   Блок управления двигателем
P1613 18021   Короткое замыкание на + в цепи вызова контрольной лампы отказов (MIL)
P1614 18032   Блок управления двигателем (ECM)
P1624 18032   Активирован сигнал запроса контрольной лампы MIL
P1625 18033   Неправильное сообщение в коммутируемой шине CAN системы управления трансмиссией
P1626 18034   Утеряно сообщение коммутированной шины CAN системы управления трансмиссией
P1640 18048   Ошибка блока памяти (EEPROM) внутреннего модуля управления
P1681 18089   Не завершено программирование блока управления
P1690 18098   Неисправна контрольная лампа отказов (MIL)
P1693 18101   Замыкание на + цепи контрольной лампы отказов (MIL)
P1711 00283   Сбои сигнала колесного датчика 1
P1716 00285   Сбои сигнала колесного датчика 2
P1726 00290   Сбои сигнала колесного датчика 4
P1728 00597   Сбои сигналов неравномерности скорости вращения колес
P1746 00532   Отказ реле модуля управления трансмиссией
P1749 01044   Неправильная кодировка ТСМ
P1766 00638   Залип в выключенном положении датчик угла положения дроссельной заслонки
P1767 00638   Залип во включенном положении датчик угла положения дроссельной заслонки
P1778 00270   Отказ в цепи электромагнитного клапана EV7
P1780 00545   Выявлены признаки выполнения попыток изменения параметров настройки двигателя

Система антиблокировки колес - ABS

  1111   Плохое соединение с корпусом или повреждение блока ABS
  1112   Нарушение в цепи или повреждение впускного клапана ABS переднего левого
  1114   Нарушение в цепи или повреждение впускного клапана ABS переднего правого
  1122   Нарушение в цепи или повреждение впускных клапанов ABS задних
  1132   Нарушение в цепи или повреждение выпускного клапана ABS переднего левого
  1134   Нарушение в цепи или повреждение выпускного клапана ABS переднего правого
  1142   Нарушение в цепи или повреждение выпускных клапанов ABS задних
  1222   Нарушение в цепи или повреждение главного клапана ABS
00283 1233   Нарушение в цепи, повреждение или большой зазор датчика переднего левого колеса
00285 1241   Нарушение в цепи, повреждение или большой зазор датчика переднего правого колеса
00287 1243   Нарушение в цепи, повреждение или большой зазор датчика заднего правого колеса
00290 1311   Нарушение в цепи, повреждение или большой зазор датчика заднего левого колеса
  1312   Нарушение в цепи или повреждение д/выключателя низкого давления, низкого уровня жидкости
00668     Напряжение питания
01044     Неправильная кодировка блока электронного управления ECU
01130     Электрические сбои функционирования ABS
01276     Мотор насоса ABS
01312     Шина данных
01314     Блок управления двигателем ECM
01315     Блок управления трансмиссией TCM
65535     Электронный блок управления ECU
  4444   Отсутствие кодов в памяти блока

Системы безопасности - SRS

Коды VAG
00532 Напряжение питания; разряжена или неисправна аккумуляторная батарея; короткое замыкание в бортовой электропроводке
00588 Модуль активации водительской подушки безопасности; обрыв или короткое замыкание в цепи; выход из строя спиральной пружины; отказ модуля управления SRS
00589,
00590
Модуль активации пассажирской подушки безопасности, - чрезмерно высокое или низкое сопротивление; обрыв или короткое замыкание в цепи; отказ модуля управления SRS
00591,
00592
Цепь датчиков-выключателей пряжек ремней безопасности передних сидений
00594 Обрыв или короткое замыкание в цепи электропроводки водительской или пассажирской подушки безопасности; выход из строя спиральной пружины; неисправность в модуле подушки безопасности; отказ модуля управления SRS
00595 Внесены данные об аварийном столкновении (боковой или фронтальный удар)
00654 Модуль активации аварийного натяжителя ремня безопасности водительского сиденья; обрыв или короткое замыкание в цепи электропроводки модуля натяжителя левого сиденья; отказ модуля управления SRS
00655 Модуль активации аварийного натяжителя ремня безопасности пассажирского сиденья; обрыв или короткое замыкание в цепи электропроводки модуля натяжителя правого сиденья; отказ модуля управления SRS
00656
01025
Контрольная лампа SRS; электропроводка; модуль управления SRS
01044 Кодировка модуля управления не соответствует конфигурации модели автомобиля
01211 Аварийный натяжитель левого ремня безопасности заднего сиденья; обрыв или короткое замыкание в цепи; отказ модуля управления SRS
01212 Аварийный натяжитель правого ремня безопасности заднего сиденья ; обрыв или короткое замыкание в цепи; отказ модуля управления SRS
01213 Аварийный натяжитель центрального ремня безопасности заднего сиденья; обрыв или короткое замыкание в цепи; отказ модуля управления SRS
01215,
01216
Цепь датчиков занятости боковых мест заднего сиденья; повреждена электропроводка; нарушена полярность подключения диода; неисправен модуль управления
01217 Модуль боковой подушки безопасности водительского сиденья; обрыв или короткое замыкание в цепи; отказ модуля управления SRS
01218 Модуль боковой подушки безопасности пассажирского сиденья; обрыв или короткое замыкание в цепи; отказ модуля управления SRS
01219,
01220
Подушки безопасности задних сидений; повреждена электропроводка; неисправен модуль управления
01221 Датчик направленных перегрузок боковой подушки безопасности водительского сиденья; обрыв или короткое замыкание в цепи/неверный сигнал; отказ модуля управления SRS
01222 Датчик направленных перегрузок боковой подушки безопасности водительского сиденья (G180); обрыв или короткое замыкание в цепи/неверный сигнал; отказ модуля управления SRS
01223 Сигнал открывания единого замка; отказ модуля управления SRS
01228 Датчик-выключатель деактивации подушки безопасности переднего пассажирского сиденья; повреждена электропроводка; неисправен модуль управления; неисправен датчик-выключатель
01280 Деактивирована подушка безопасности переднего пассажирского сиденья; модуль управления SRS
01578 Контрольная лампа деактивации подушки безопасности переднего пассажирского сиденья; повреждена электропроводка, перегорела лампа; неисправен модуль управления
01588,
01589
Головные подушки безопасности водителя и переднего пассажира; повреждена электропроводка; неисправна подушка безопасности; неисправен модуль управления
65535 Отказ модуля управления

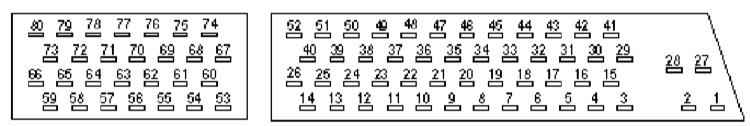

Разъем блока управления двигателем

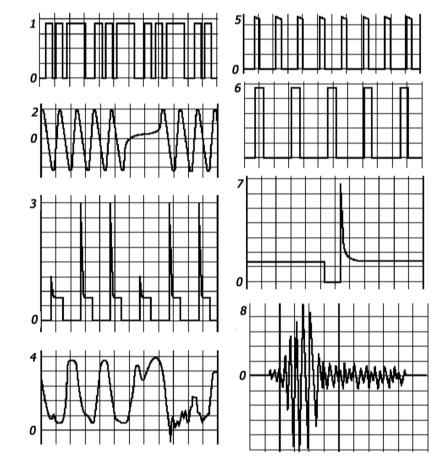

Осциллограммы сигналов и значения напряжений на выводах блока управления двигателем

Вывод Значение напряжения или сигнала при условии
1 0В, зажигание выкл.; 11-14В, зажигание вкл.
2 0В, зажигание вкл.
3 11-14В, зажигание выкл.
4 при проворачивании двигателя 0-1В
6 30Гц, на х.х.
8 0В, на х.х. КВ выкл.; 11-14В, на х.х. КВ и компрессор включены
11 5В, зажигание вкл.
12 0В, на х.х.
13 двигатель прогрет, 0.8-1.1В на х.х.; 1.7-2.0В, на 3000 об/мин
15 двигатель прогрет, работа клапана EVAP осциллограмма 3
19 11-14В на х.х.
20 0В или 11-14В, зажигание вкл., автомобиль двинулся
22 0В, зажигание вкл.
25 0В, на х.х.
26 флуктуации 0-1В, при х.х., двигатель прогрет, осциллограмма 4
27 0-1В, на х.х.
53 2.0В, зажигание вкл., температура охлаждающей жидкости 10єС; 0.4В, зажигание вкл., температура охлаждающей жидкости 80єС
54 2.0В, зажигание вкл., температура воздуха 10єС
55 11-14В, на х.х.; движение на 2 передаче, полный газ, обороты от 1000/мин - 0-1В
56 х.х., осциллограмма 2
58 на х.х., двигатель прогрет, осциллограмма 7, 2-5 мсек - без турбокомпрессора, 1-3 мсек с турбокомпрессором
59-66 на х.х., осциллограмма 5
60 на х.х. кратковременно дать газ, осциллограмма 8
61 зажигание вкл., на уровне моря 4В, на высоте 1000 м - 3В, на высоте 2000 м - 2.1В
62 5В, зажигание вкл.
63 х.х., осциллограмма 2
64 11-14В на х.х.; 0-1В при кратковременном полном газе (без турбо), 1-99% - автомобиль двигается, дроссельная заслонка полностью открыта (турбо)
65 на х.х., двигатель прогрет, осциллограмма 7, 2-5 мсек - без турбокомпрессора, 1-3 мсек с турбокомпрессором
66-59- на х.х., осциллограмма 5
67 0В, зажигание вкл.
68 на х.х. кратковременно дать газ, осциллограмма 8
69 0В, зажигание вкл., заслонка дросселя закрыта; 11-14В, зажигание вкл., заслонка дросселя открыта
70 на х.х., осциллограмма 6
71 на х.х., осциллограмма 6
73 на х.х., двигатель прогрет, осциллограмма 7, 2-5 мсек - без турбокомпрессора, 1-3 мсек с турбокомпрессором
74 3.6-3.9В, на х.х., двигатель прогрет
75 0.6В, заслонка дросселя полностью открыта; 4.3В через 20 сек после закрывания дроссельной заслонки
76 на х.х., осциллограмма 1
77 на х.х., осциллограмма 6
78 на х.х., осциллограмма 6
80 на х.х., двигатель прогрет, осциллограмма 7, 2-5 мсек - без турбокомпрессора, 1-3 мсек с турбокомпрессором

Батарея

Напряжение 12 В, отрицательная масса
Емкость, Ач 60
Пусковой ток, А 280
Степень зарядки:
полностью разряжена плотность 1.12 г/мл, 16°Ве
полностью заряжена плотность 1.28 г/мл, 30°Ве

Характеристики для проверки батареи

Емкость

Ток короткого замыкания

А
Нагрузочный ток

А
Мин. напряжение

В
44
220
200
9.4
60
280
200
9.4
70
340
200
9.5
80
380
300
9.5
82
420
300
9.5
92
450
300
9.5

Генератор переменного тока

Производитель Bosch или Motorola
Максимальный отдаваемый ток, А 70
Усилия затягивания резьбовых соединений

Моменты затяжки крепежа приведены также в тексте Главы и на некоторых иллюстрациях*.

*Выделенные в тексте жирным шрифтом моменты затяжки подлежат точному соблюдению; не выделенные жирным шрифтом усилия приведены лишь ориентировочно
Свечи зажигания (кроме NGK BKR 5 EKUP) 30 H м
NGK BKR 5 EKUP 25 H м
Свечи накаливания 15 H м
Генератор переменного тока на консоли 45 H м
Болты стартера 60 H м

Общая информация и меры безопасности

В состав электрооборудования двигателя входят все компоненты систем зажигания, запуска и заряда. В виду того, что по своему функциональному назначению эти компоненты относятся к непосредственно обеспечивающим работу двигателя, они рассматриваются отдельно от компонентов бортового электрооборудования, таких как осветительные приборы, приборы управления и т.п.

При работе с электрооборудованием всегда следует соблюдать определенные меры безопасности:

a) Будьте осторожны - электроприборы особенно легко выходят из строя при неправильном обращении с ними во время проверки, подсоединения и обслуживания.
b) Не оставляйте зажигание надолго включенным при выключенном двигателе.
c) Никогда не отсоединяйте провода от батареи при работающем двигателе.
d) При подсоединении проводов от вспомогательного источника питания при аварийном запуске двигателя соблюдайте полярность.
e) Всегда отсоединяйте отрицательный провод от батареи первым и подсоединяйте последним во избежание короткого замыкания при случайном касании инструментом во время отдавания/затягивания зажима клеммы.

« предыдущая страница
5.4.7. Замена датчика кислорода
^
к оглавлению
следующая страница »
6.1. Система электронного управления зажиганием и впрыском

Copyright © 2007-2024 Все права защищены. Все торговые марки являются собственностью их владельцев.
