1.3. Органы управления, комбинация приборов и оборудование салона автомобиля
|
|

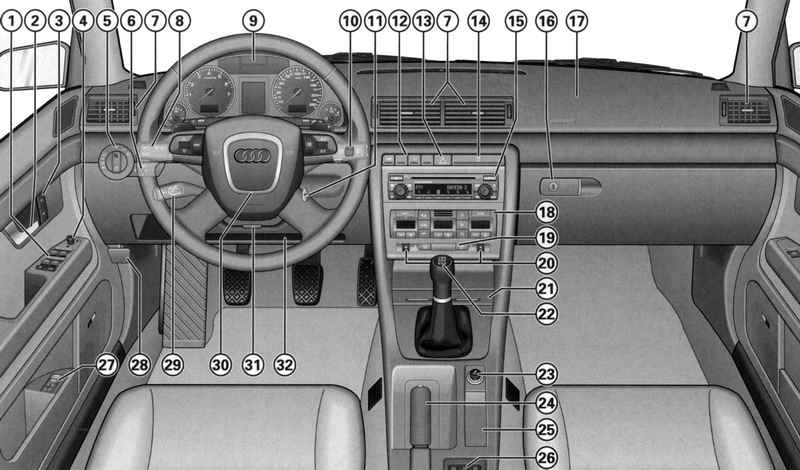

Рис. 1.31. Органы управления автомобиля Audi А4: 1 – электрические стеклоподъемники; 2 – ручка двери; 3 – выключатель системы замков с центральным управлением; 4 – электрическая регулировка наружных зеркал; 5 – выключатель/переключатель света; 6 – регулятор угла наклона фар; 7 – воздуховыпускные отверстия с рифленым регулятором; 8 – рычажный переключатель указателей поворота и дальнего света; 9 – комбинация приборов; 10 – рычажный выключатель; 11 – замок зажигания; 12 – выключатель системы динамической стабилизации (ESP); 13 – включатель аварийной световой сигнализации; 14 – подстаканник; 15 – радио/система навигации plus; 16 – запирающийся вещевой ящик; 17 – подушка безопасности переднего пассажира; 18 – кондиционер; 19 – выключатель обогрева заднего стекла; 20 – рифленый регулятор обогрева сидений; 21 – пепельница; 22 – рычаг переключения передач; 23 – прикуриватель/розетка; 24 – ручной тормоз; 25 – органы управления системой навигации; 26 – ниша для хранения аудиокассет; 27 – клавиши запоминающего устройства сиденья водителя; 28 – рукоятка отпирания капота; 29 – рукоятка системы регулирования скорости; 30 – рулевое колесо; 31 – регулируемая рулевая колонка; 32 – ниша для хранения папки с документами
|
|
|

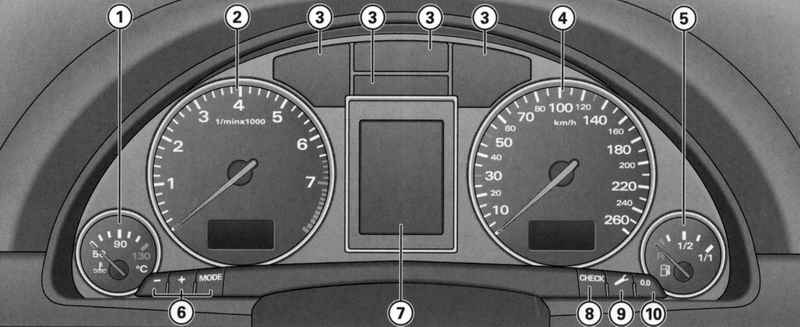

Рис. 1.32. Комбинация приборов: 1 – указатель температуры охлаждающей жидкости; 2 – тахометр с цифровыми часами и индикацией даты; 3 – контрольные лампы; 4 – спидометр с индикаторной панелью счетчиков пройденного пути; 5 – указатель запаса топлива; 6 – кнопки настройки; 7 – дисплей; 8 – кнопка «СНЕСК»; 9 – кнопка индикации периодичности техобслуживания; 10 – кнопка сброса суточного счетчика пути
|
|
|
|
