2.9.10. Снятие и установка цепного привода механизма управления

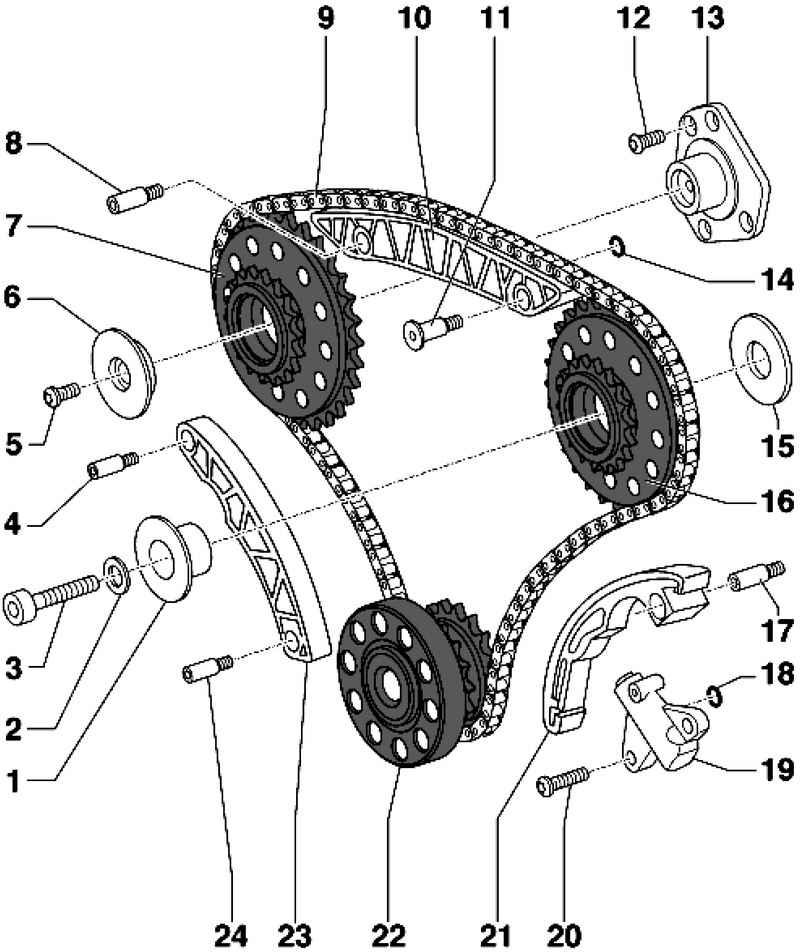

Компоненты цепного привода
Рис. 2.448. Компоненты цепного привода: 1 – кронштейн звездочки цепного привода; 2 – шайба; 3 – болт 42 Н·м; 4 – болт крышки подшипника – 10 Н·м; 5 – 5 Н·м + довернуть на +90° (1/4 об.); 6 – регулировочная шайба звездочки цепного привода; 7 – звездочка привода цепи для цепи привода слева; 8 – болт крышки подшипника – 10 Н·м; 9 – цепной привод механизма управления; 10 – планка успокоителя; 11 – болт крышки подшипника 10 Н·м; 12 – болт 10 Н·м; 13 – кронштейн звездочки цепного привода; 14 – уплотнительное кольцо; 15 – регулировочная шайба; 16 – звездочка привода цепи привода справа; 17 – болт крышки подшипника – 10 Н·м; 18 – уплотнительное кольцо; 19 – натяжитель цепи; 20 – болт 10 Н·м; 21 – планка успокоителя натяжителя цепи; 22 – коленчатый вал; 23 – планка успокоителя; 24 – болт крышки подшипника 10 Н·м



ПРИМЕЧАНИЕ
Перед снятием цепи привода распределительного вала обозначьте краской направление ее вращения. Изменение направления хода ранее эксплуатировавшейся цепи может привести к ее повреждению.

Снятие
Снимите цепи привода распределительных валов.
Снимите цепь вспомогательных приводов.
Снимите планку успокоителя 1 с левой ГБЦ.

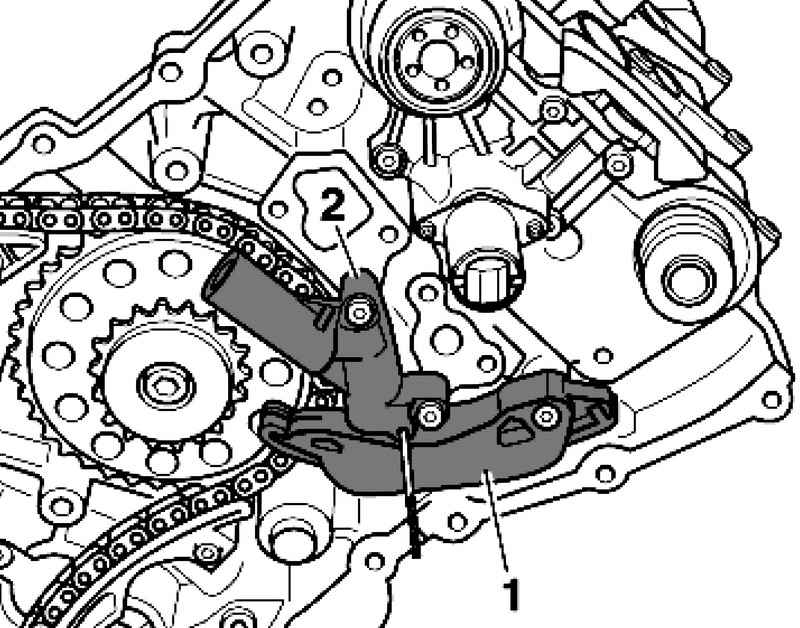

Натяжитель и успокоитель цепи левой ГБЦ
Рис. 2.449. Натяжитель и успокоитель цепи левой ГБЦ


Отверните натяжитель цепи 2 (рис. 2.449)
Снимите планку успокоителя 1 с правой ГБЦ.

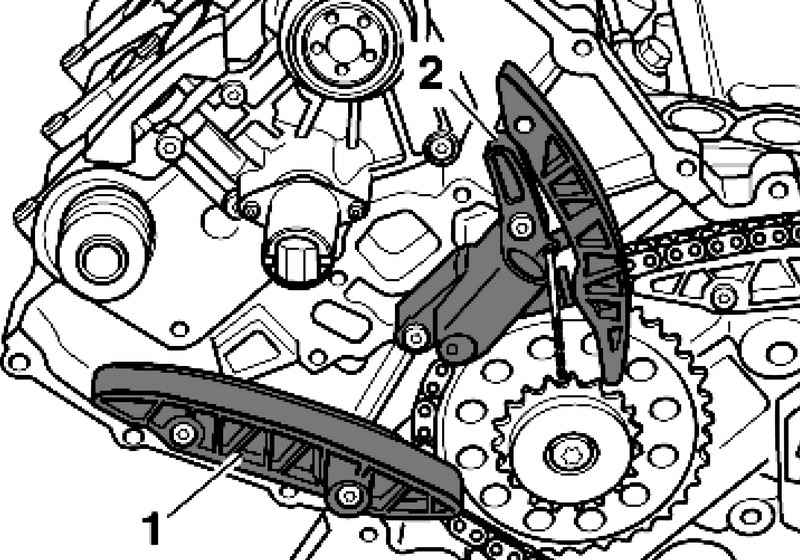

Натяжитель и успокоитель цепи правой ГБЦ
Рис. 2.450. Натяжитель и успокоитель цепи правой ГБЦ


Отверните натяжитель цепи 2 (рис. 2.450).

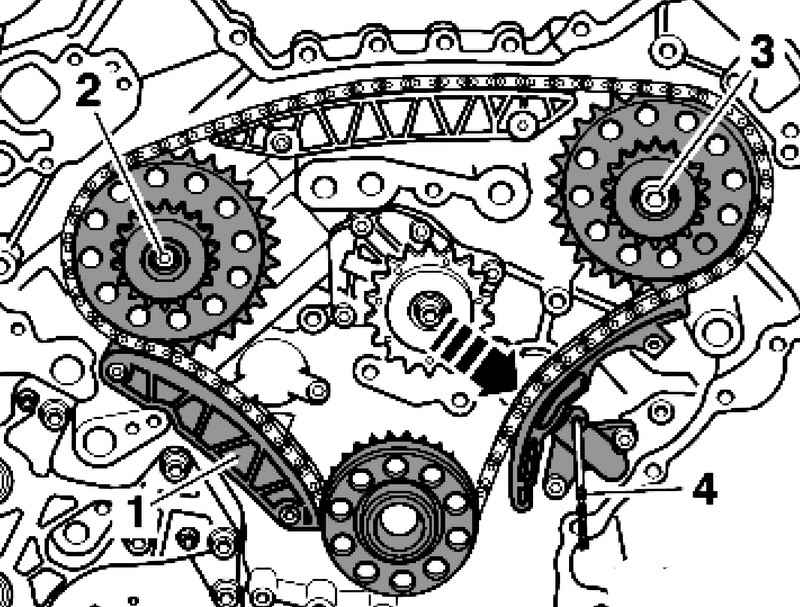

Блокировка натяжителя цепи
Рис. 2.451. Блокировка натяжителя цепи


Нажмите на планку успокоителя натяжителя цепи привода в направлении стрелки и при помощи сверла диаметром 3,3 мм поз. 4 застопорьте натяжитель цепи (рис. 2.451).
Пометьте краской направление хода приводной цепи механизма управления.
Выкрутите болты 2 и 3 и снимите звездочки с цепью и планкой успокоителя 1.

Установка
Установите в обратной последовательности, при этом необходимо учтите следующее

ПРИМЕЧАНИЕ
Замените болты, которые затягивались с доворотом.

Установите цепь вспомогательных приводов.
Установите цепи привода распределительных валов.

Моменты затяжки
Звездочка левого цепного привода к кронштейну*: 5 Н·м + 90°**.
Звездочка правого цепного привода к блоку цилиндров: 42 Н·м.
Натяжитель левой цепи привода распредвалов к ГБЦ: 5 Н·м + 90°**
Натяжитель правой цепи привода распредвалов к ГБЦ: 5 Н·м + 90°**.
* Замените болты.
** 90° соответствуют одной четверти полного оборота.
