3.2.10. Снятие выключателей фонарей заднего хода

Снятие

Ослабьте фиксаторы 3 (при наличии) и снимите задний шумоизоляционный экран В (рис. 3.1).

Рис. 3.1. Крепление шумоизоляции

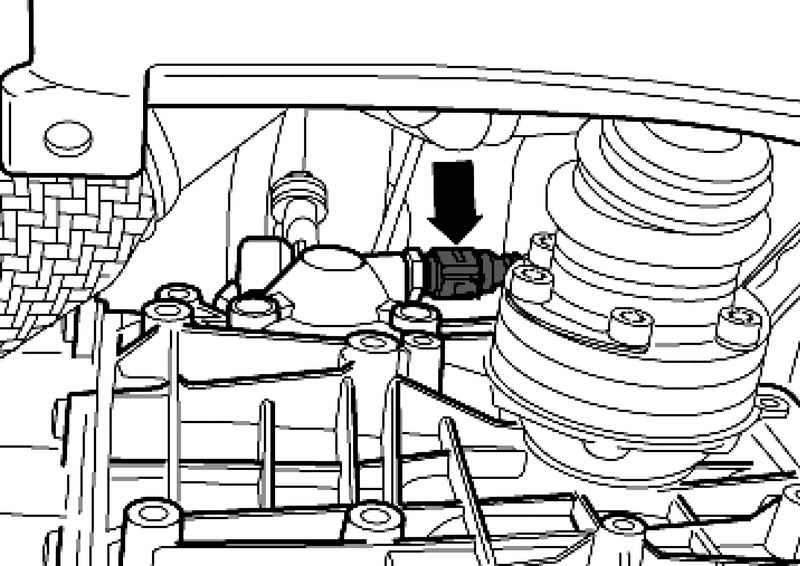

Рис. 3.76. Штекерный разъем правого выключателя фонарей заднего хода

Отсоедините штекерный разъем от правого выключателя фонарей заднего хода на КПП (рис. 3.76).

Снимите выключатель фонарей заднего хода с крышки привода переключения передач.

Установка

Моментом 20 Н·м заверните выключатель фонарей заднего хода на крышке привода переключения передач.

Подключите штекерный разъем к правому выключателю фонарей заднего хода на КПП.

Установите задний шумоизоляционный экран В (рис. 3.1).
