3.2.9. Снятие и установка стопорных втулок вала переключения передач при установленной коробке передач

На автомобилях с автономным отопителем отверните болты выпускной трубы автономного/дополнительного отопителя на шумоизоляционном экране.

Рис. 3.1. Крепление шумоизоляции

Ослабьте фиксаторы 1–3 и снимите передний и задний шумоизоляционный экран (рис. 3.1).

Отсоедините штекерный разъем 1 от выключателя фонарей заднего хода.

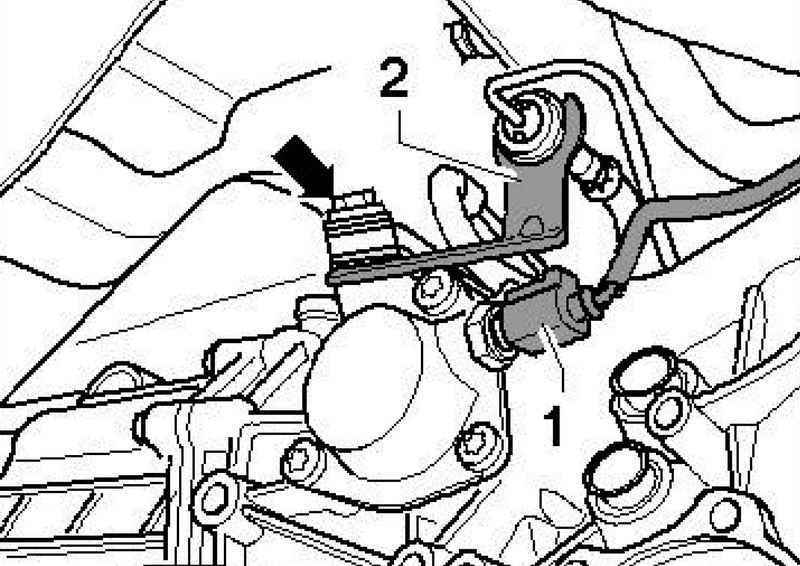

Рис. 3.74. Кронштейна магистрали сцепления и штекерный разъем выключателя фонарей заднего хода

При наличии кронштейна магистрали сцепления 2 отверните болт и снимите кронштейн (рис. 3.74).

Вверните ходовой винт универсального инструмента в рукоятку съемника.

Установите съемник на стопорной втулке (стрелка A).

Закрепите съемник, установив до упора втулку.

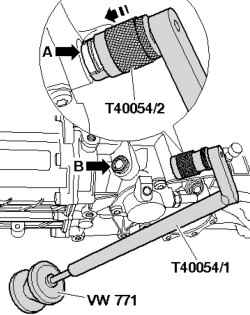

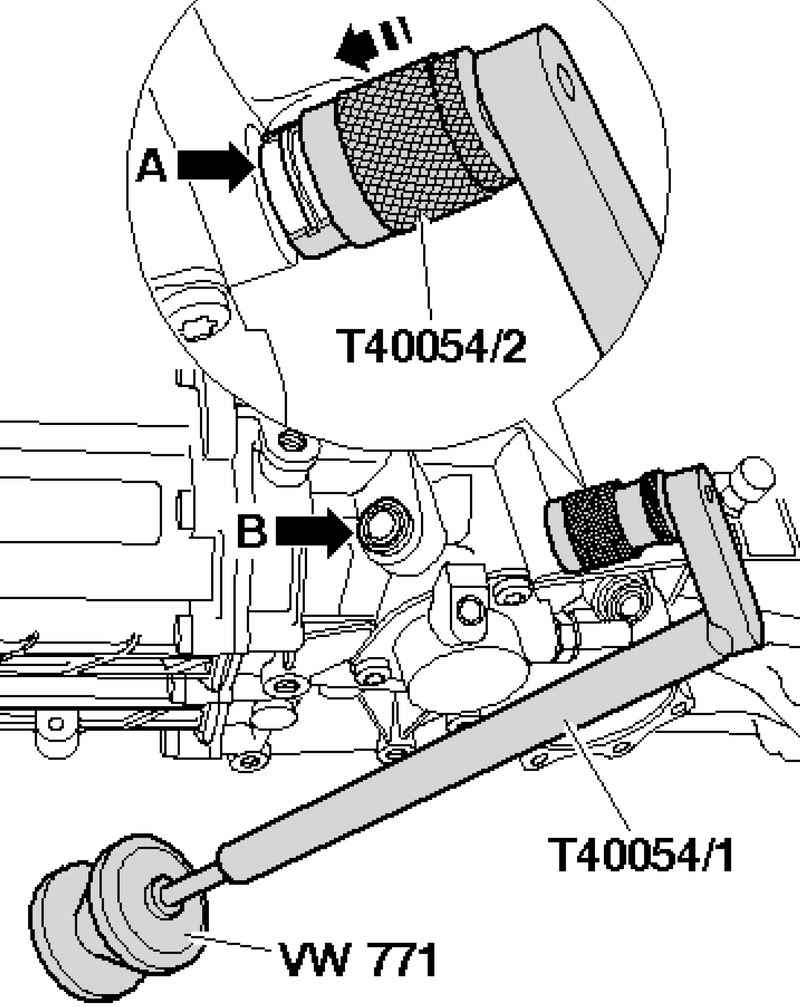

Рис. 3.75. Снятие стопорной втулки

Выколотите стопорную втулку при помощи универсального инструмента по направлению вверх (рис. 3.75).

ПРИМЕЧАНИЕ Таким же образом снимите стопорную втулку (стрелка B) (рис. 3.75).

Немного смажте трансмиссионным маслом штифт стопорных втулок и отверстия в КПП.

Вставьте стопорную втулку (стрелка A) в съемник и наденьте сверху фиксирующую втулку.

Установите стопорную втулку до упора в КПП при помощи универсального инструмента (рис. 3.75).

ПРИМЕЧАНИЕ Убедитесь, что стопорные втулки установлены без перекоса.

Таким же образом установите стопорную втулку (стрелка B).

При наличии кронштейна магистрали сцепления 2 приверните его вместе с соединительным тросом (рис. 3.74).

Подключите штекерный разъем 1 к выключателю фонарей заднего хода.

Установите шумоизоляционные экраны.

Соединительный трос с кронштейном магистрали сцепления на КПП: 23 Н·м.
