4.4.1. Снятие и установка витой пружины

Снимите колесо.

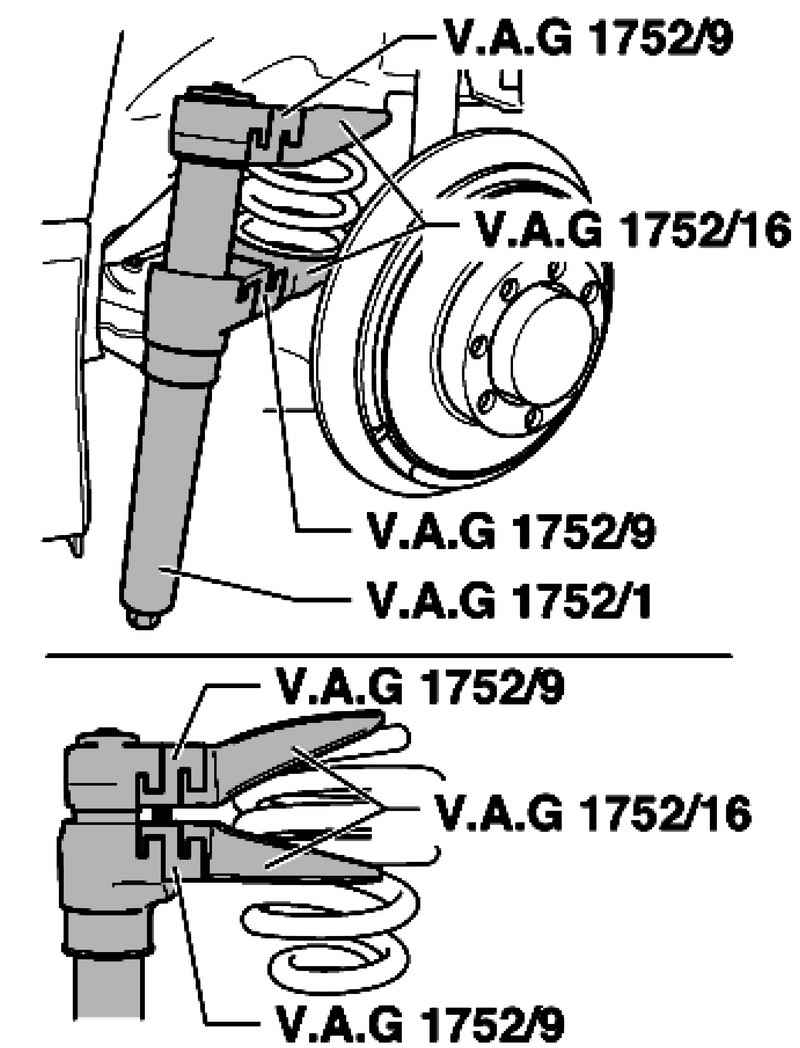

Рис. 4.105. Установка стяжки пружины

Установите стяжку пружины с адаптером и держателем пружины А4, задняя подвеска в винтовую пружину; при необходимости по отдельности введите держатель пружины в витки и затем свинтить со стяжкой пружины (рис. 4.105). При этом не повредите трапециевидный рычаг.

Необходимо сжать 4 витка.

Если это невозможно, сожмите только 3 витка и затем проверните винтовую пружину так, чтобы сжался четвертый виток.

ВНИМАНИЕ Обеспечьте надлежащую посадку витой пружины в держателе А4, задняя подвеска (опасность несчастного случая).

Сожмите стяжку пружины до упора и извлеките пружину.

Стрелка В: фабричная маркировка должна быть внизу.

ПРИМЕЧАНИЕ При установке новой пружины следите, чтобы конический конец смотрел вниз.

Снизу прокладки 1 находится цилиндрический выступ.

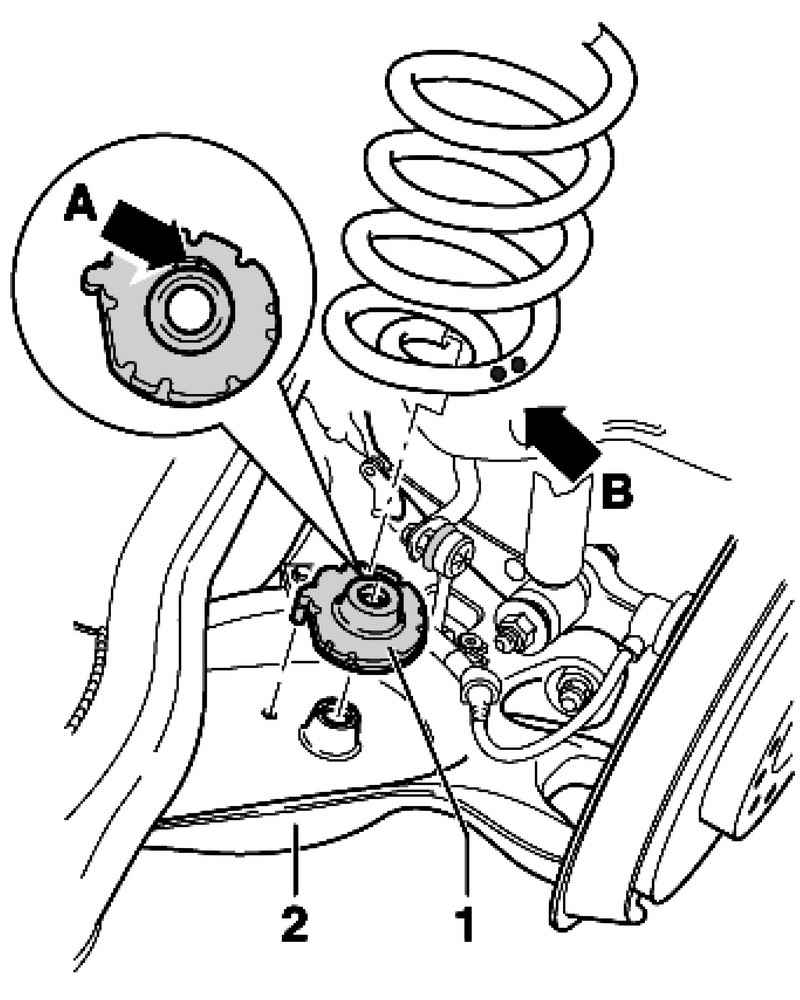

Рис. 4.106. Установка прокладки в отверстие трапециевидного рычага

Его необходимо вставить в отверстие трапециевидного рычага 2 (рис. 4.106).

Конец винтовой пружины поверните так, чтобы он находился у упора опоры пружины (стрелка A).

Затем на верхнюю часть пружины установите верхнюю прокладку (на рис. не показано).

Раздвиньте захваты приспособления для сжатия пружин. При этом правильно установите верхнюю опору пружины в отверстии кузова.

Установите и затяните колесо
