6.4.2. Корректировка прокладки системы выпуска / концевой трубыПосле установки системы выпуска на место необходимо её правильно выставить, в противном случае могут возникнуть напряжения, приводящие к появлению трещин и/или шума.
Установка
|
|
- Система выпуска устанавливается в холодном состоянии. Если система выпуска горячая, её необходимо охладить до наружной температуры.
|
|
Операция подъёма и установки автомобиля на подставки связана с опасностью! Поэтому перед проведением операции ознакомьтесь с Разделом Поддомкрачивание и буксировка.
|
|
- Поднимите и установите автомобиль на подставки.
|
- Модели с клеммной втулкой: Ослабьте болты крепления клеммной втулки.
|

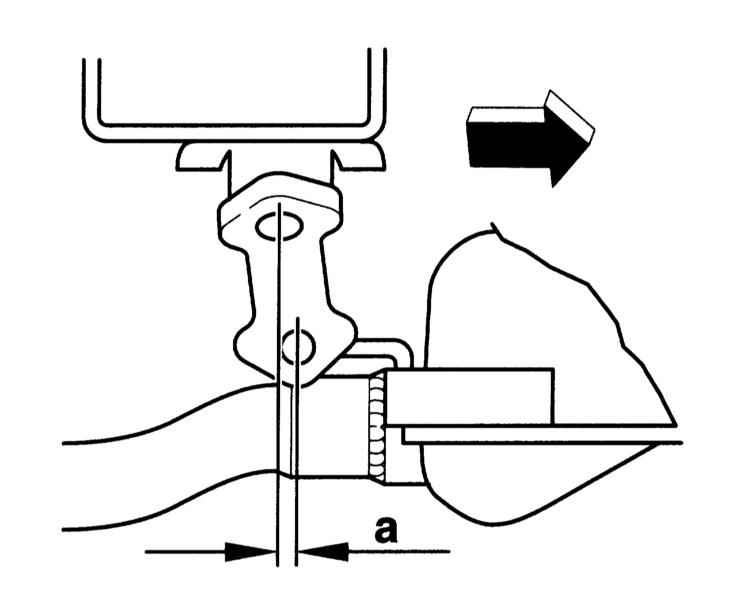

- Сместите дополнительный глушитель вперед (стрелка на сопроводительной иллюстрации) так, чтобы предварительный натяг на правом заднем хомуте дополнительного глушителя составлял а = 7 – 11 мм.
|
|
- Затяните равномерно болты крепления клеммной втулки моментом
40Нм.
|
|
Модели с клеммной втулкой, расположенной между предварительным и дополнительным глушителями
Предварительный глушитель необходимо выставлять только у автомобилей с клеммной втулкой, расположенной между предварительным и дополнительным глушителями.
|
|
- Ослабьте болты крепления клеммной втулки, поз. 22 на иллюстрации
Система
выпуска отработавших газов. Двигатель 2.0 л ALT.
|
- Сместите систему выпуска вперед (стрелка на сопроводительной иллюстрации) так, чтобы предварительный натяг на правом переднем хомуте предварительного глушителя составлял а = 7 – 9 мм.
|
|
- Затяните равномерно болты крепления клеммной втулки моментом
40Нм.
|
|
Установка концевой трубы
|
|

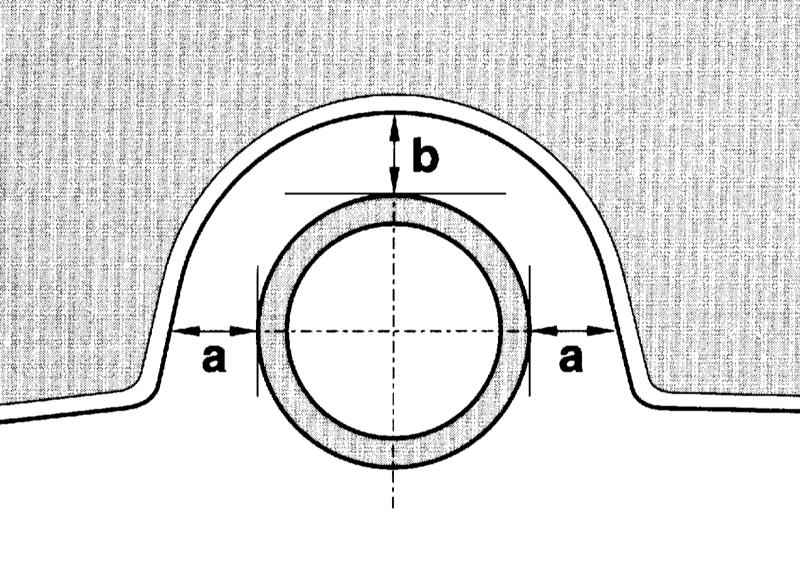

- Концевую трубу установите так, чтобы расстояние «а» слева было равно расстоянию «а» справа. Одновременно расстояние от выреза под бампер до трубы вверху составляло «b» = 20 мм.
|
|
|
Дизельный двигатель 2.5 л
|
|

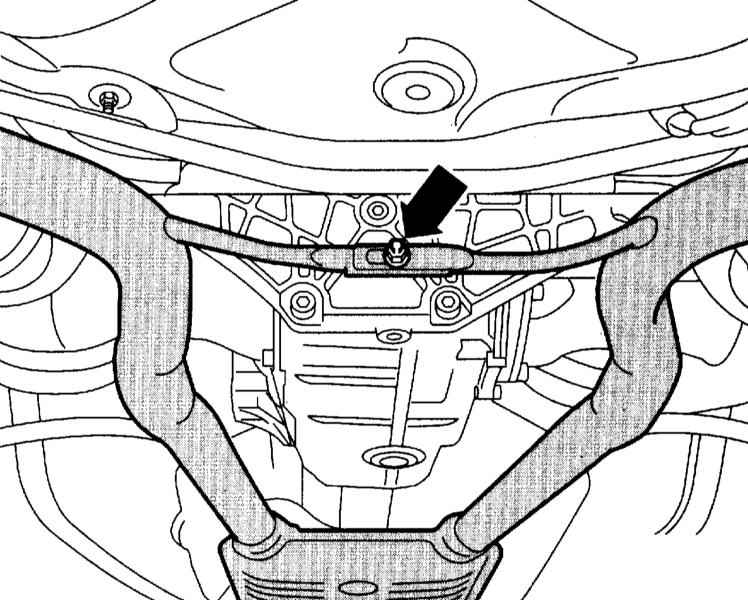

- Откорректируйте размер «а» следующим образом: Ослабьте гайку (стрелка на сопроводительной иллюстрации) крепления связи между выпускными трубами. Выставьте выпускные трубы равномерно по центру. Затяните гайку моментом
23Нм.
|
|
|
Бензиновый двигатель 2.5 л
|
|
- Проверьте расстояние «а» между концевой трубой (1) бампером (2). Оно должен составлять 40 мм.
|
|
|
|
