11.1.4.1. Снятие

Снимите с торца ШРУСа стопорное кольцо и торцовую крышку.

Снимите с вала привода внутренний ШРУС, для чего вверните в вал старый болт, установите обойму вала привода на трубчатую оправку и, ударяя по болту пластиковым молотком, напрессуйте корпус шарнира на вал привода, при этом держите вал привода под углом около 20°.

Снимите хомуты крепления защитного чехла шарнира и сдвиньте чехол на вал привода.

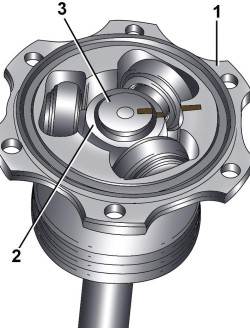

Рис. 10.9. Метка, определяющая взаимное положение корпуса шарнира (1), обоймы (2) и вала привода (3)

Водостойким маркером отметьте взаимное положение корпуса шарнира, обоймы и вала привода (рис. 10.9).

Снимите уплотнительное кольцо с торца корпуса шарнира.

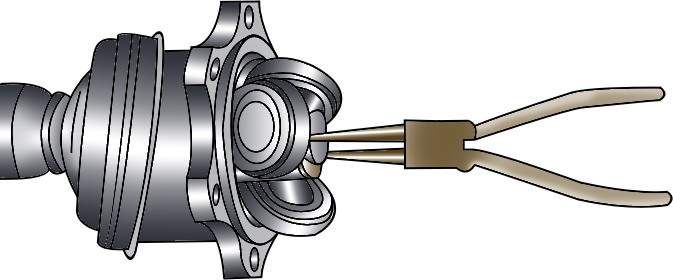

Рис. 10.10. Снятие стопорного кольца крепления обоймы шарнира с вала привода

Снимите стопорное кольцо, крепящее обойму шарнира к валу привода (рис. 10.10).

Используя съемник, снимите обойму шарнира с вала привода.

Снимите корпус шарнира с вала привода.

Тщательно очистите вал и корпус шарнира от смазки.

Проверьте состояние обоймы шарнира, роликов и корпуса шарнира.
