12.3.2. Регулировка осевого положения карданного вала

Используя приспособление 3139, переместите, насколько возможно, карданный вал к главной задней передаче.

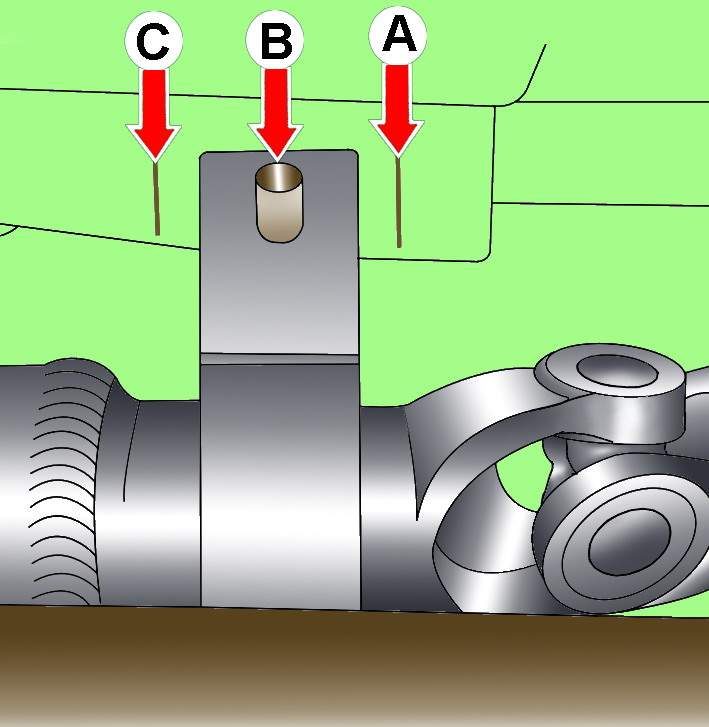

Рис. 11.6. Расположение центра отверстия для болтов крепления промежуточной опоры карданного вала при различных положениях карданного вала

В этом положении отметьте положение центра отверстия для болтов крепления промежуточной опоры карданного вала (стрелка А, рис. 11.6).

Используя приспособление 3139, переместите, насколько возможно, карданный вал к коробке передач.

В этом положении повторно отметьте положение центра отверстия для болтов крепления промежуточной опоры карданного вала (стрелка В, рис. 11.6).

Переместите карданный вал вдоль оси в такое положение, при котором отверстия для болтов крепления промежуточной опоры карданного вала будут находиться посередине между ранее сделанными отметками (стрелка С, рис. 11.6).

Установите регулировочные подкладки выбранной толщины и закрепите болтами промежуточную опору карданного вала.

Снимите приспособление 3139 с карданного вала.

Установите над карданным валом термозащитный экран.

Проверьте, чтобы система выпуска была расположена свободно и не касалась кузова.
