14. Контрольные кузовные размеры

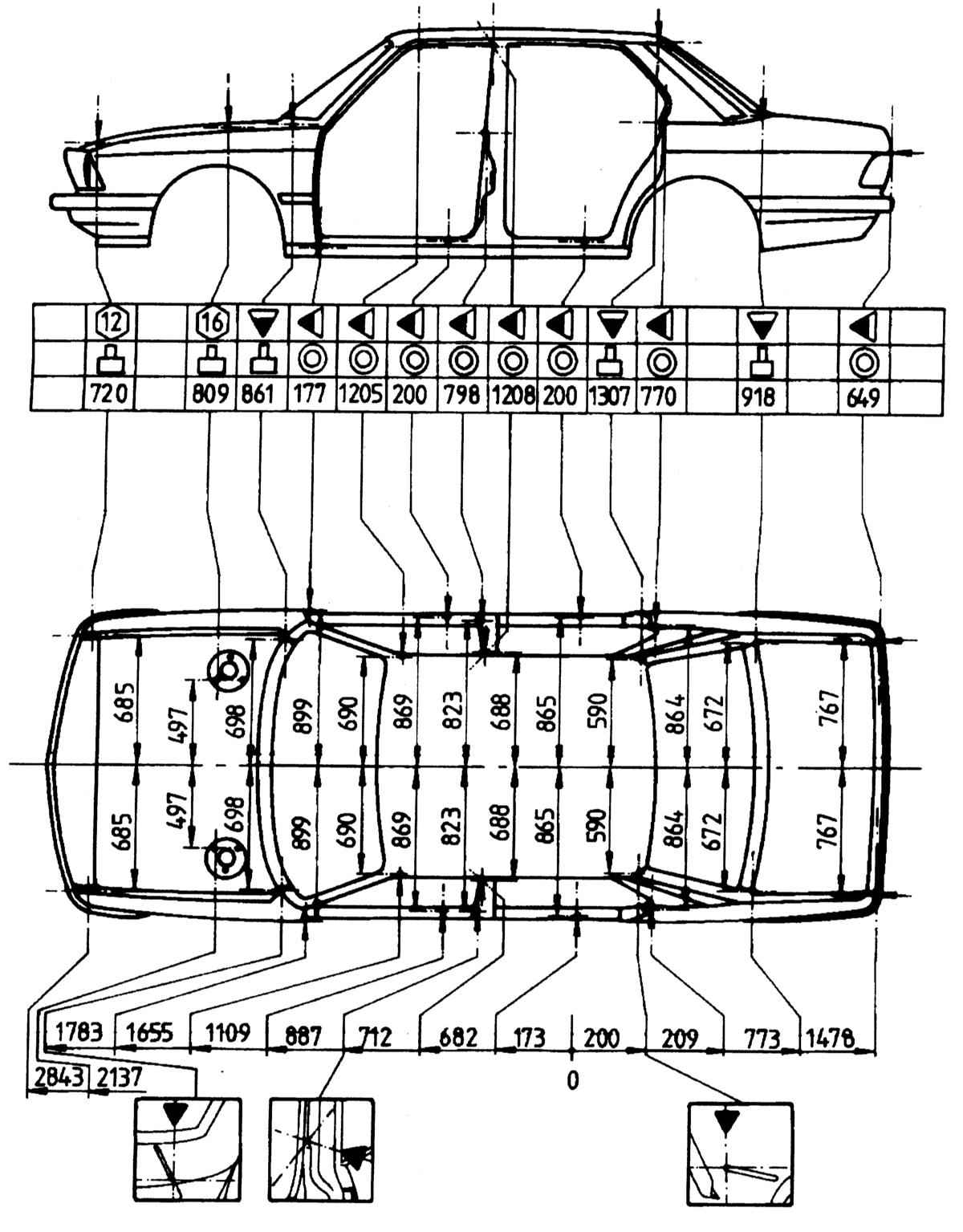

BMW E28. Верхняя часть кузова, 518, 520, 524, 525, 528, 535, М535, М5 – 1981 ÷ 09.87.

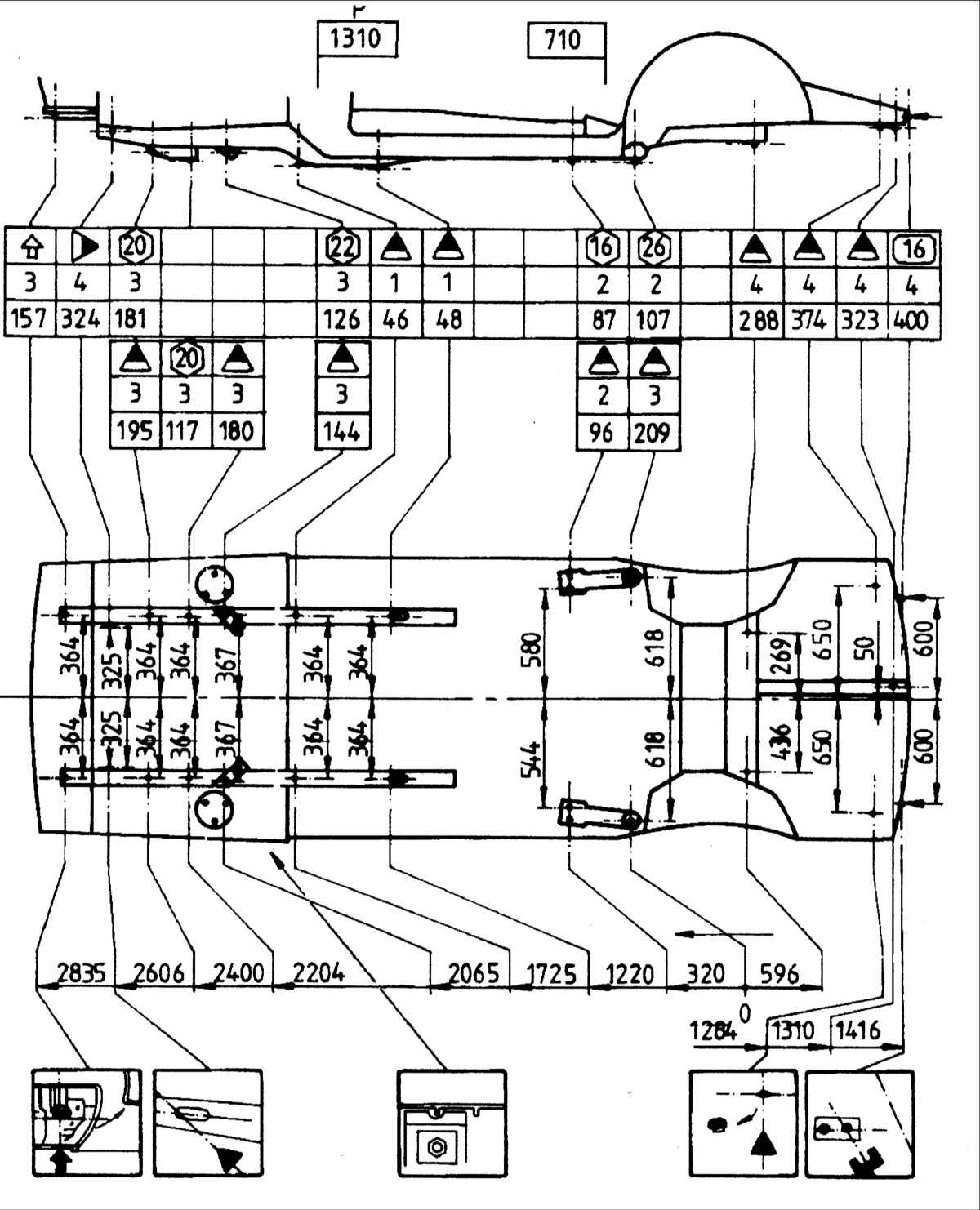

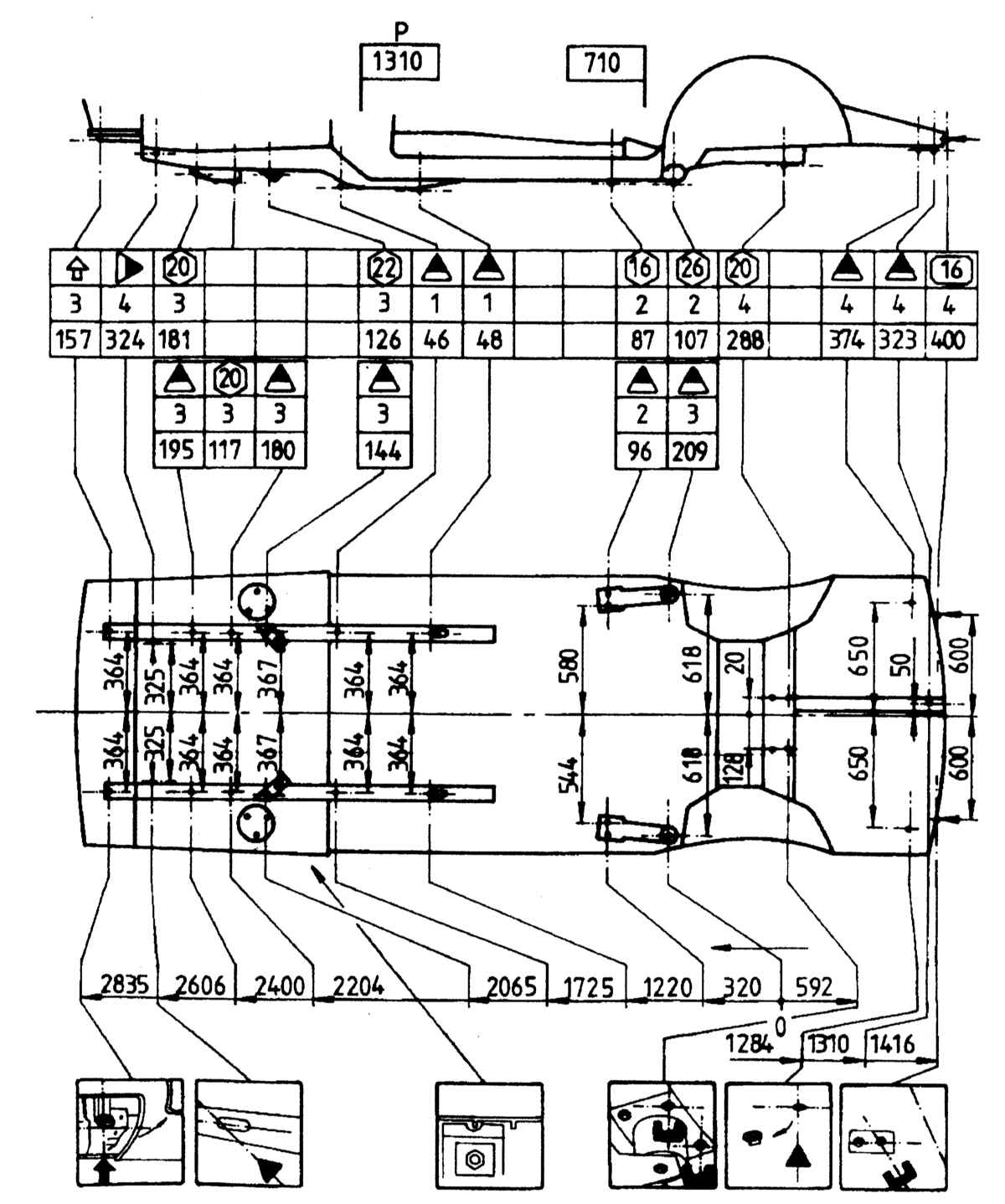

BMW E28. Днище кузова: 518, 518i – 1981 ÷ 9.87; 520i – 1981 ÷ 4.86; 524d – 1981 ÷ 9.87; 524td – 1981 ÷ 4.86; 525e – 1981 ÷ 4.86; 525i – 1981 ÷ 4.86; 525i ABS – 3.82 ÷ 4.86

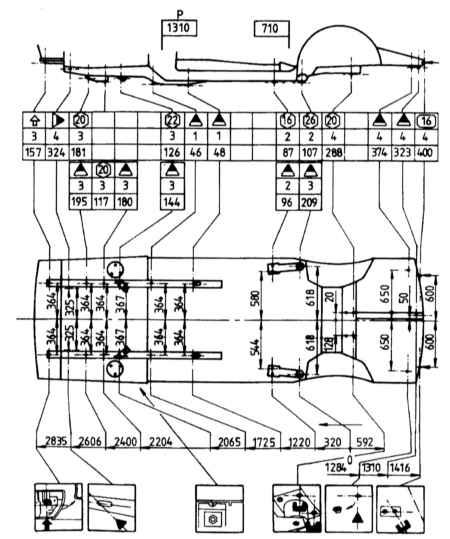

BMW E28. Днище кузова: 520i – 4.86 ÷ 9.87; 524td – 4.86 ÷ 9.87; 525e – 4.86 ÷ 9.87; 525i – 4.86 ÷ 9.87; 525i ABS – 1981 ÷ 3.82, 4.86 ÷ 9.87; 528i ,535i -1981 ÷ 9.87; M535i, M5 – 1981 ÷ 9.87

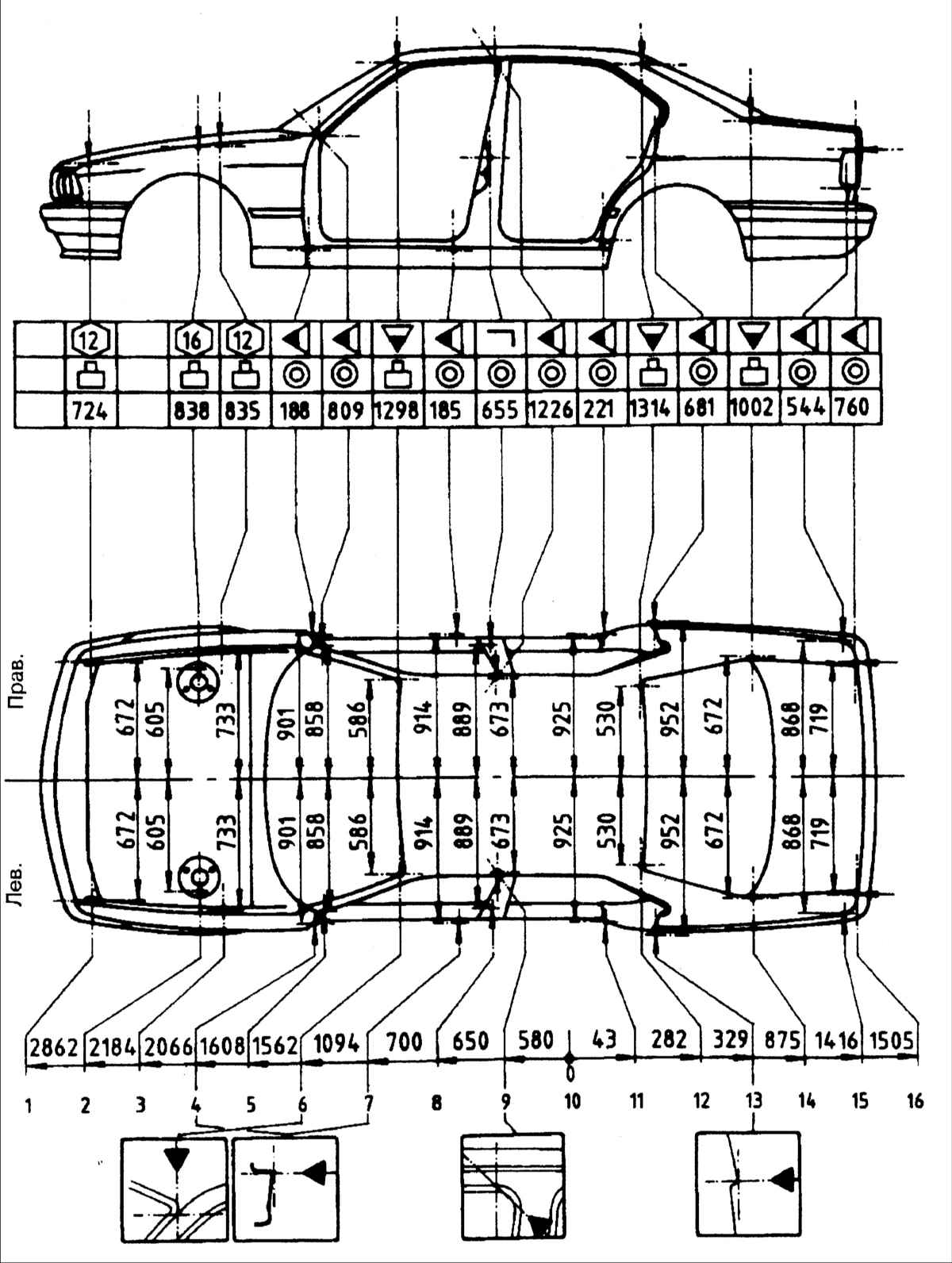

BMW E34 4-дверный Cедан. Верхняя часть кузова: 520i, 525i, 530i, 535i, M5 – c 1988

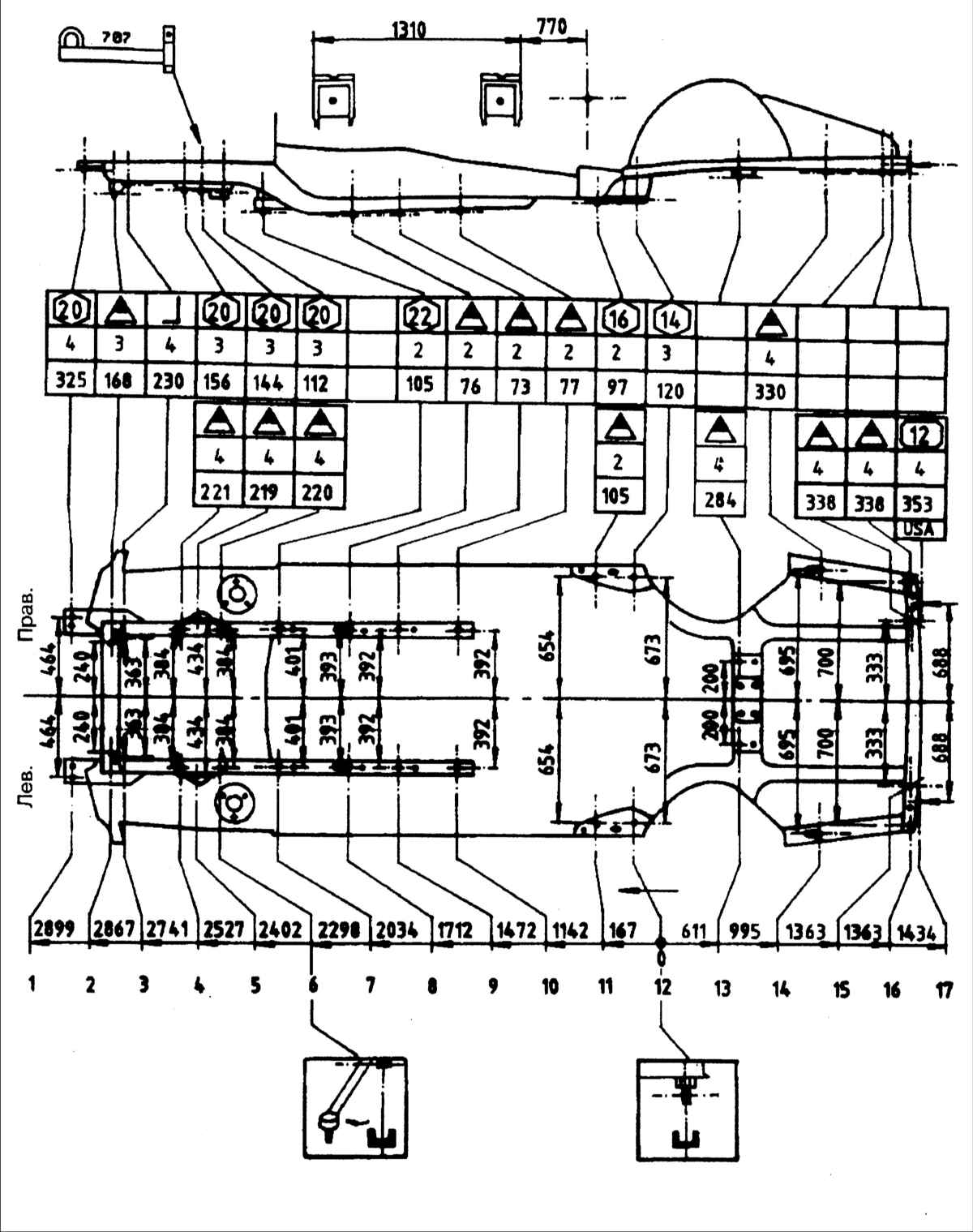

BMW E34 4-дверный Cедан. Днище: 520i, 525i, 530i, 535i, M5 – 1988 ÷ 95

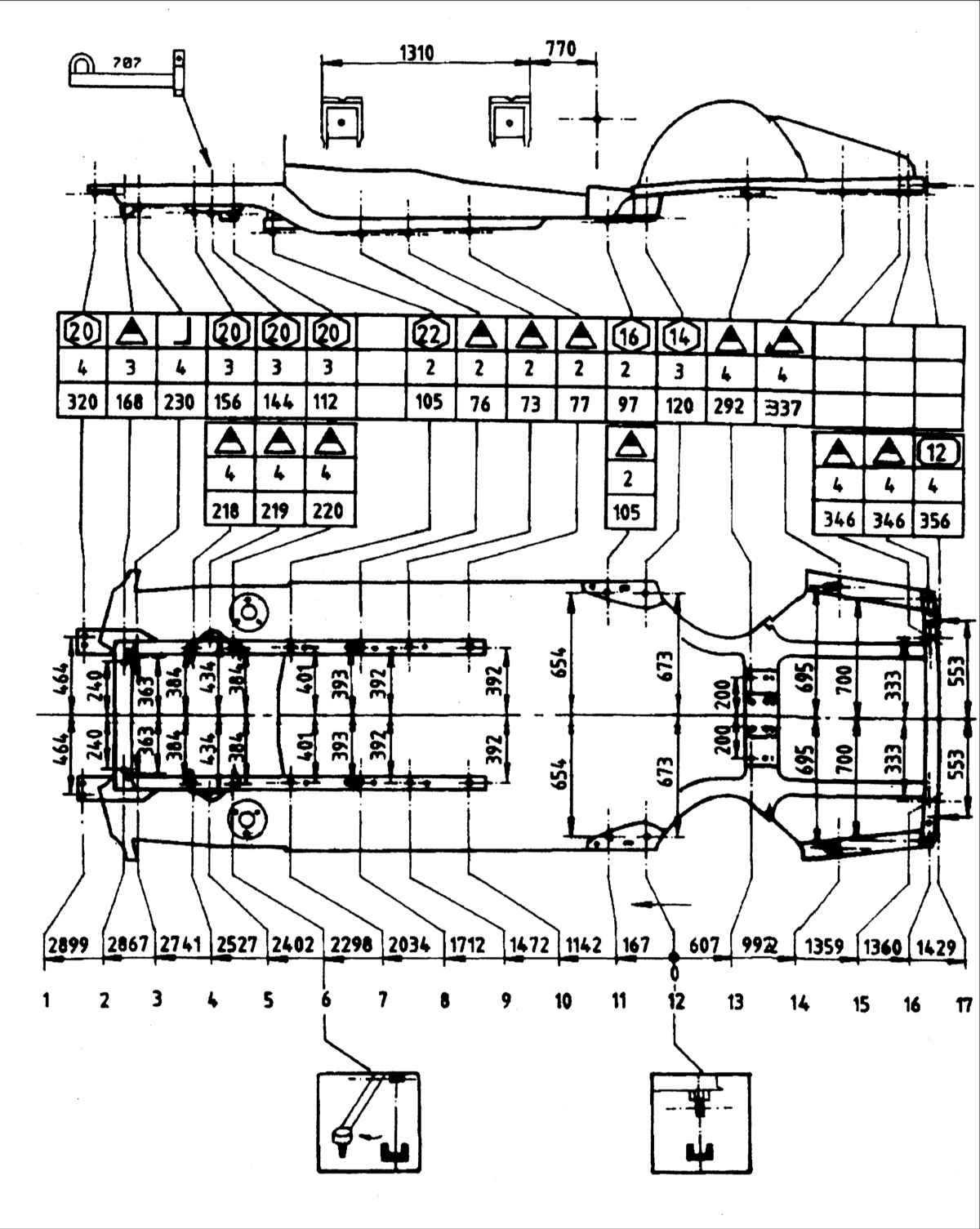

BMW E34. 4-дверный Cедан. Днище кузова: 520i, 525i, 530i, 535i, M5 – 1988 ÷ 95

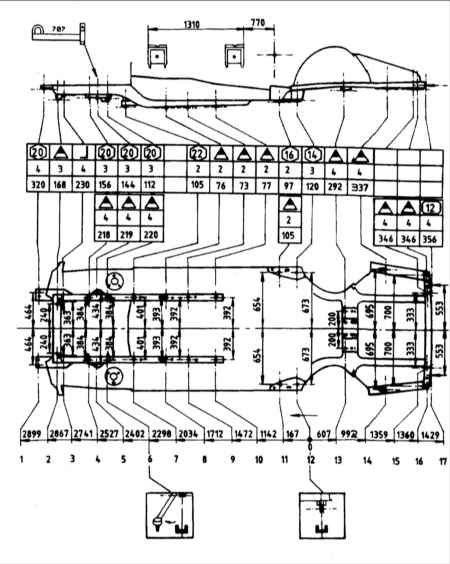

BMW E34. 4-дверный Cедан. Днище кузова: 520i, 525i с 1992
