8.2.5. Трос kick-down-режима

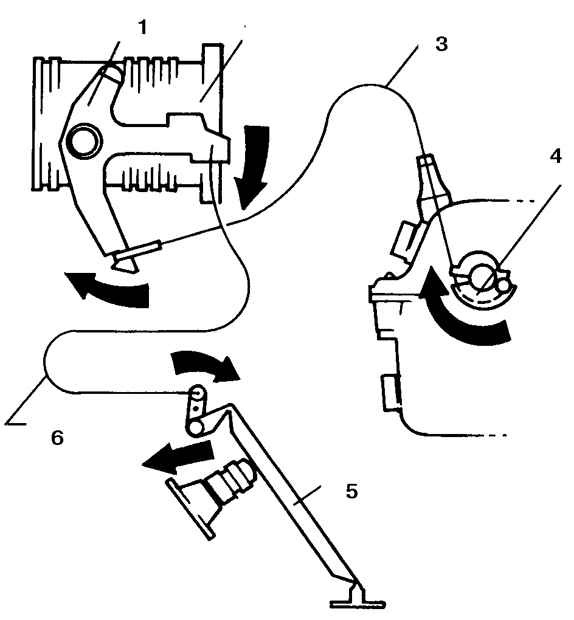

Тросы управления дроссельной заслонкой и автоматической трансмиссией
1. Рычаг дроссельной заслонки
2. Дроссельный патрубок
3. Трос, соединяющий дроссельную заслонку и кулачок блока клапанов трансмиссии
4. Кулачок привода блока клапанов трансмиссии |
5. Педаль
6. Трос дроссельной заслонки
Стрелки – направления перемещения рычагов при нажатии на педаль привода
дроссельной заслонки.
|
Регулировка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Проверьте регулировку троса
дроссельной заслонки (см. подраздел 6.16). |
 |

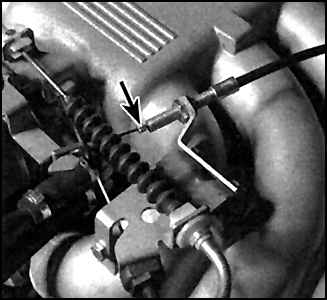

2. Проверьте зазор между ограничителем
и торцом резьбового наконечника оболочки троса. Для регулировки отпустите
контргайку, установите оболочку в нужное положение и затяните контргайку. |
 |
3. Отпустите контргайку (2) переключателя
(1) kick-down-режима под педалью акселератора и заверните переключатель
до отказа. |
| 4. Нажмите на педаль акселератора
до ощутимого сопротивления, удерживая педаль в этом положении, отверните
переключатель kick-down-режима до касания с педалью и затяните контргайку. |
| 5. Проверьте регулировку, нажав
на педаль до упора в переключатель и проверив зазор. Если трос
отрегулировать таким образом невозможно, то проверьте регулировку
троса дроссельной заслонки, при необходимости отрегулируйте. После
повторите регулировку троса kick-down-режима. |
|
|
|
