13.1.5. Снятие и установка переднего бампера и его компонентов

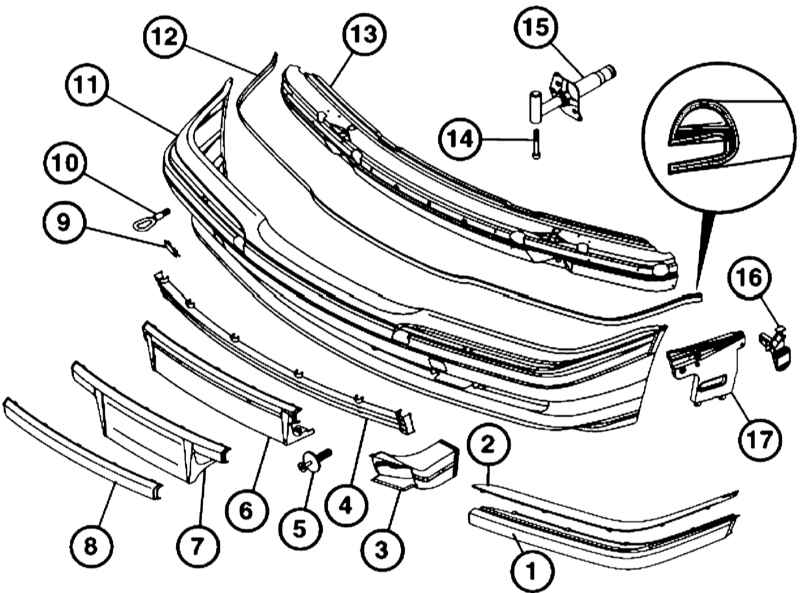

Компоненты сборки переднего бампера

1 — Боковая накладка бампера 2 — Хромированная боковая декоративная планка 3 — Канал обдува тормозной системы 4 — Нижняя секция декоративной решетки радиатора 5 — Заклепка с распорной втулкой 6, 7 — Щиток крепления номерного знака	8 — Центральная накладка бампера (модели для США) 9 — Крышка буксировочной проушины 10 — Буксировочная проушина 11 — Накладка бампера 12 — Защитная окантовка 13 — Опорная балка 14 — Болт с цилиндрической головкой 15 — Ударный демпфер 16 — Кронштейн 17 — Вставка

ПОРЯДОК ВЫПОЛНЕНИЯ

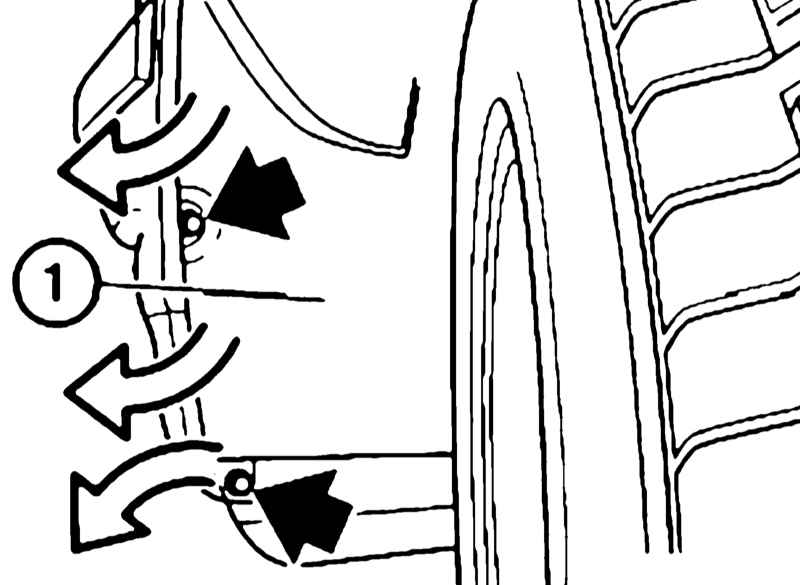

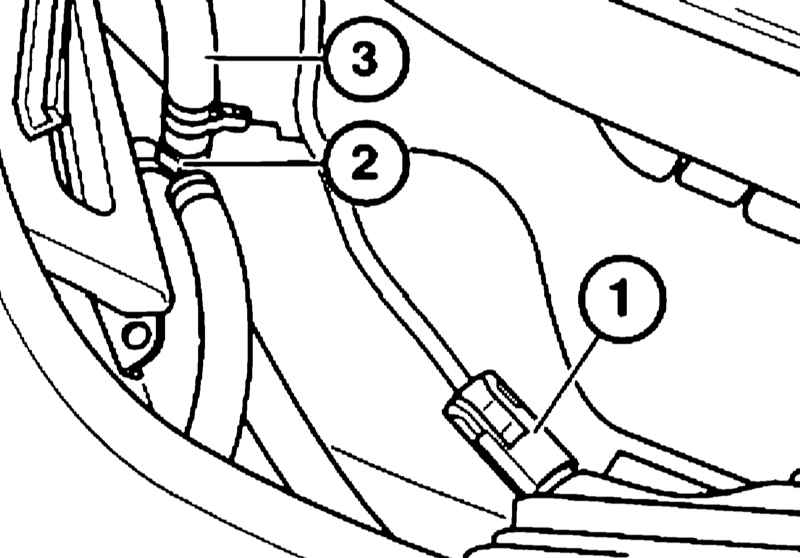

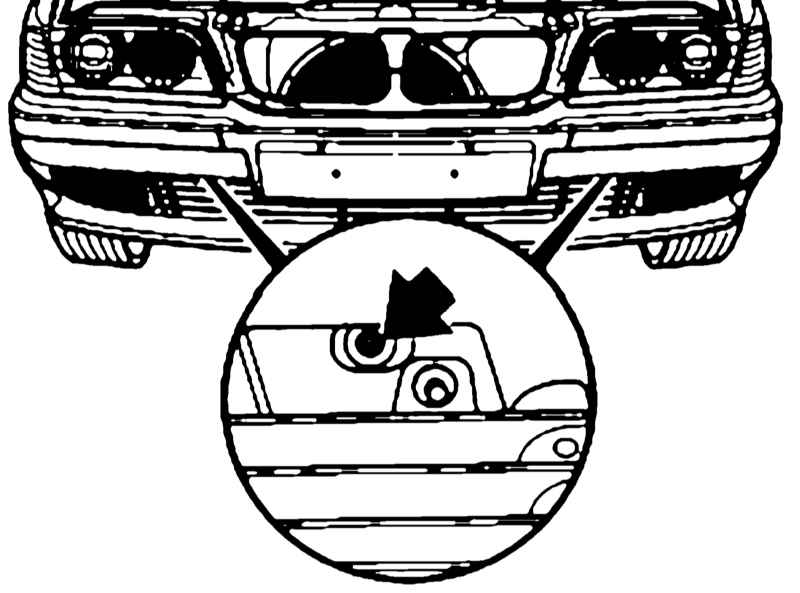

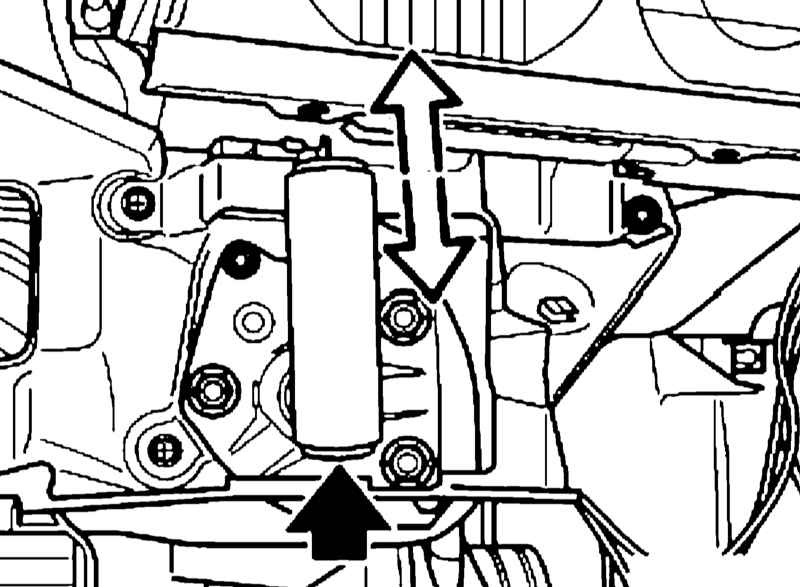

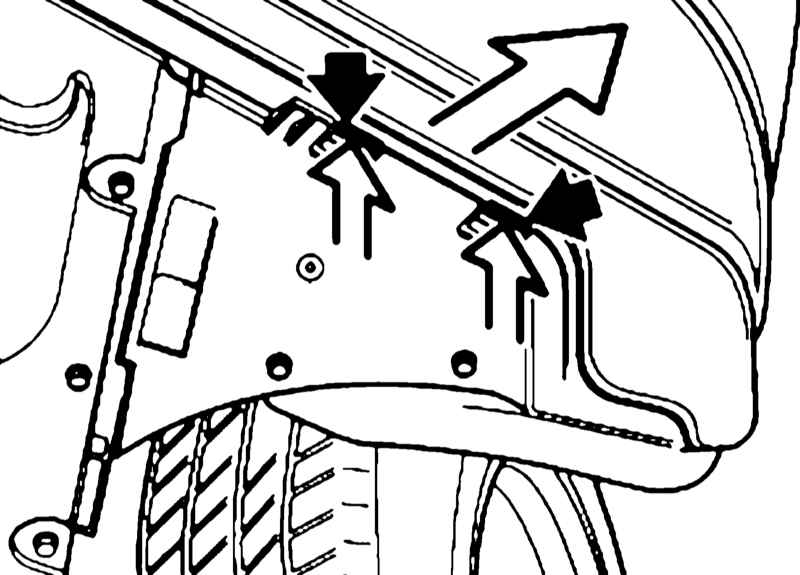

Откройте капот. Выверните болты с левой и правой стороны и снимите боковые фартуки (1) колесных арок. Выверните болты крепления ударного демпфер. Отожмите вверх фиксирующие выступы и отведите бампер немного вперед. На моделях с системой помощи при парковке разъедините разъемы ее датчиков. Разъедините разъемы (1) электропроводки левой и правой противотуманных фар. На моделях с омывателями фар снимите фиксатор (2), отсоедините шланг (3) и отведите его вверх или заглушите. Потяните бампер на себя и снимите его. При замене бампера переставьте со старого бампера на новый противотуманные фары и их кронштейны, омыватели фар, панель крепления номерного знака, каналы обдува тормозной системы, нижнюю декоративную решетку радиатора и прочие декоративные элементы. Боковые накладки можно заменить без снятия бампера, – отожмите их от фиксаторов при помощи пластикового клина. Установка производится в обратном порядке. Высота бампера регулируется путем вворачивания болтов с головкой под прутковый ключ.
